第一章 绪 论

近年来，伴随着生产和技术的发展，机电一体化有了很大的发展,自动涂胶机在我国机械设备的装配与维修中得到了广泛的应用，不仅提高了劳动生产率，同时也节省了能源和材料。尤其是汽车行业，对汽车零部件的结合面有一定的密封性要求,其结合面都需要涂胶，涂胶的精度对汽车的性能至关重要，自然对自动涂胶机提出了更高的要求。以往涂胶都是依靠工人的手工来完成，涂胶的效率极低，而且很难保证涂胶的均匀性和胶体的厚度。自动涂胶机既能保证涂胶的均匀性又能有效的节省材料，大大提高了工作效率和工作质量，减少了工人的劳动强度。因此针对不同的工作需要,自动涂胶机可以采用框架式机器人或多自由度机器人来实现对结合面进行涂胶，同时，这项技术的应用也意味着每天给国家企业带来巨大的经济效益。

本次设计的目标是为第一汽车集团设计一台自动涂胶的设备（轴承座与减速器间的密封圈）使它能在实现日常工作目的的基础上，尽量使机械结构合理的简化，降低成本，增加其实用性和性价比。此机构采用框架式机械手操作机，由步进电机作为驱动装置,X,Y轴联动可合成各种平面的各种曲线,XYZ轴联动并可合成空间曲线或直线(但必须考虑胶的流动)。,保证系统可靠性及涂胶精度的前提下降低造价,提高性能/价格比。

本次设计的自动涂胶机硬件控制采用的是MCS-51单片机进行三坐标联动运动进行控制，通过汇编语言编程来实现涂胶机的X向、Y向、Z向运动的数据量，来控制涂胶的速度和均匀性。
随着数控技术、机电行业的不断发展及对机器性能的高要求，自动涂胶机一定会有着更广泛的应用前景。

第二章 自动涂胶机的总体结构设计

一、 设计任务和内容

设计一台自动涂胶机，对汽车密封圈进行自动涂胶，利用步进电机进行驱动控制，保证涂胶的范围、速度和均匀性。

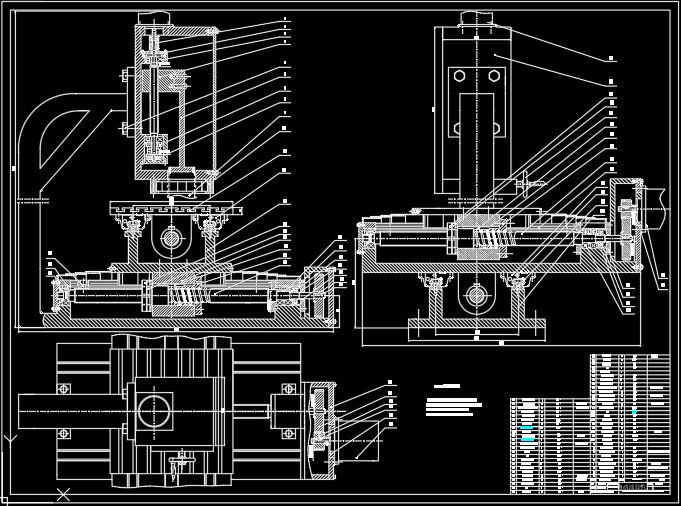

1、机械系统设计包括机械结构设计和各种标准件的选取。

2、自动涂胶机的控制系统设计包括硬件系统和软件系统设计。

3、硬件系统设计就是用单片机及驱动电路来控制X向、Y向、Z向电机的正常工作。

4、软件系统设计就是控制程序设计，利用MCS-51单片机控制，采用汇编语言进行程序设计。

二、设计要求

机械部分要考虑整体布局，工作行程要能满足要求，传动装置要平稳且准确，还要兼顾速度，另外需考虑经济性，该设备要求成本低，尽量选用标准件，减少额外的工作量。设备的使用寿命不低于15年，每年工作330天，每天工作12小时，载荷持续率为90%，需要批量生产。

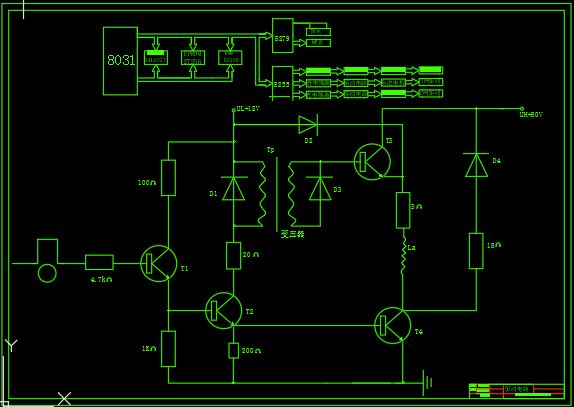

电路部分主要是芯片的选取和电路的扩展连接，及三个电机控制电路的设计。由于涂胶属于轻载荷工作。对电机功率要求不是太高，所以采用步进电机。设计电路控制电机的运转和方向 以达到设计要求。
执行程序要考虑到不同拐点处涂胶量问题，可通过改变X、Y向运动速度调节也可单一Z向运动调节，以保证涂胶均匀，此次设计采用后者方式，原因是一个电机工作方式比较好控制。
