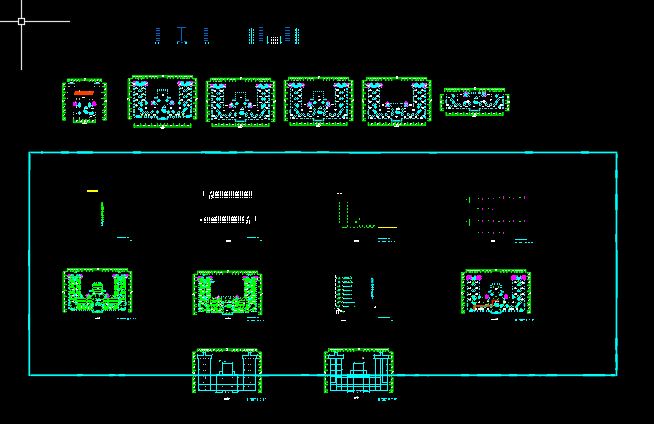

高层教学楼电气设计[毕业论文+CAD图纸]

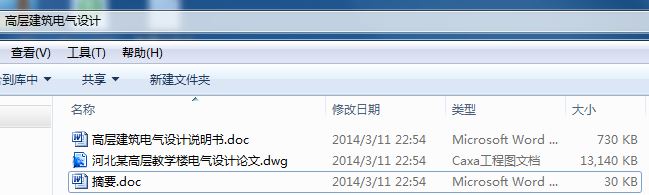

机电设计毕业论文：高层教学楼电气设计含论文，CAD图纸

高层教学楼电气设计[毕业论文+CAD图纸]

摘要

该论文主要阐述了某高层教学楼各系统电气设计的设计依据、原则和方法及设计选择的结论。在低压配电系统设计中，根据负荷等级，确定供电方式及系统方案。运用需要系数法进行负荷计算，并按照规定选择保护电器、电线电缆，达到安全用电和节约能源的目的。在照明的设计中，本着节能的原则，选择荧光灯为光源，通过照度计算，确定最佳光源数，为学生和老师们创造了一个良好的学习、工作环境。在消防系统的设计中，通过感烟、感温探测器，手动火灾报警按钮，消防栓按钮等消防电气设备的布置、安装的设计，实现了对各防火区域的防火监测，探测火灾的发生。并实现消防联动，当有火灾时，探测、监控和手控系统发出火灾信号，有各联动装置发出警报，进行防火隔离和启动自动灭火系统，在疏散人员的同时进行自动灭火，控制、消除火灾隐患，保障该楼内人员、财产的安全。在防雷接地设计中，根据国家规范，通过计算将本建筑物归为三类防雷，按照三类防雷建筑要求设计。弱电的设计只简单介绍了有线电视系统，广播扩声系统以及综合布线系统。下篇则针对广播扩声系统进行了深入研究，主要为教学楼内的多功能厅、会议室的广播扩声系统设计做了详细的设计方案。

关键词：建筑电气 低压配电 消防报警 综合布线

Abstract

This thesis mainly explains the electrical design basis ,principle, methods and the conclusion of the design choice in each system in the design of certain teaching building. In my power distribution design, according to load rank, determination power supply way and system plan; Using needs the method of correlates to carry on the computation load, according to the stipulation choice protection electric appliance, the electric wire electric cable, achieved uses electricity safely and saves the energy goal. In the lighting system design, in line with the principle which conserves energy, chooses the fluorescent lamp is the photo source, through the degree of illumination computation, determined the best photo source number, has created one comfortably, the bright life, the leisure environment for the students and teachers . In the fire prevention system design, through the feeling smoke, the feeling warm detector, the manual fire reports to the police the button, fire prevention electrical equipment and so on hose saddle button arrangement, the installment design, has realized to each area of fire protection fire protection monitor, the survey fire occurrence. realization fire prevention linkage, when will have the fire, the survey, the monitoring and the hand-controller system will send out the fire signal, will have various system to send out the warning, will carry on the fire protection to isolate and to start the automatic fire fighting system, while will disperse personnel's to carry on the automatic fire fighting, the control, the elimination fire hidden danger, will safeguard in this building the personnel, the property safety. Earths in the anti-radar design, The building is the third category lightning through calculating accord to the national standard in this design of the lightning and grounding, which will be designed by the requests of the third category lightning building . The part of the light current mainly including: CATV, Public Broadcasting System, and Premises Distribution System and so on. It is to research the broadcasting and sound system in the next chapter ,the main content is that a detailed design plan is completed for the multifunctional lobby of the teaching building; the broadcast and sound system of the meeting room.

Keywords: building electrical low-voltage distribution fire-fighting and warning Generic Cabling

目录

第1章 概述…………………………………………………………1
1.1工程概述…………………………………………………………………………1
1.2 高层民用建筑的特点…………………………………………………………1
1.3 建筑电气设计的组成…………………………………………………………1
第2章 供配电系统设计………………………………………………2
2.1 负荷分级及供电措施……………………………………………………………2
2.2 本工程的负荷计算………………………………………………………………3
2.3 电气设备的选择…………………………………………………………………8
第3章 照明系统设计………………………………………………13
3.1 一般规定………………………………………………………………………13
3.2 照度计算………………………………………………………………………14
3.2 照明设计要求…………………………………………………………………16
第4章 火灾自动报警及消防联动控制系统…………………………18
4.1 总则……………………………………………………………………………18
4.2 火灾自动报警系统设计………………………………………………………18
4.3 消防控制室与消防联动控制…………………………………………………21
第5章 防雷与接地系统设计…………………………………………23
5.1 建筑物的防雷措施……………………………………………………………23
5.2 基础接地安全设计……………………………………………………………23
5.3 本高层教学楼的防雷接地保护措施………………………………………24
第6章 弱电系统设计…………………………………………………………25
6.1 有线电视系统…………………………………………………………………25
6.2 广播扩声系统…………………………………………………………………25
6.3 综合布线系统…………………………………………………………………26
6.4 弱电部分线缆敷设………………………………………………………26
下篇
第7章 广播音响系统概述……………………………………………………27
7.1 广播音响系统的类型与特点…………………………………………………27
7.2 广播音响系统的组成………………………………………………………28
第8章 厅堂扩声系统中扬声器系统的设计……………………………29
第9章 多功能厅扩声系统设计………………………………………35
9.1 设计特点………………………………………………………………………35
9.2设计理念………………………………………………………………36
9.3设计方案内容 ………………………………………………………36
结论……………………………………………………………………………40
致谢……………………………………………………………………………41
参考文献…………………………………………………………………………42

第1章 概述

1.1工程概述

本次设计的对象——高层教学楼，是个集教学与办公为一体的教学楼，建筑面积约为21000平方米，地下一层，地上七层。其中，地下室包括地下车库、水泵房、蓄水池、空调机房、变配电室、电梯等。地上一层面积约为3000平方米，由14个教室、6个教师办公室、1个消防控制室、1个值班室、2个阶梯教室、2个小演讲厅、1个大演讲厅及观景平台组成。二层与一层基本类似，在去掉两个值班室的基础上增加了两个教师休息室。三层则为教室和办公室、2个绘图教室、1个多功能厅。四到六层为标准层，由教室、办公室、绘图教室组成。一到六层每层面积约为3000平方米。七层为顶层，面积较小，约1800平方米，只有教师办公室、展厅以及教师活动大会议室。

1.2 高层民用建筑的特点

1、高层民用建筑采用10KV甚至35KV高压供电，而一般高层教学楼则可采用城市公用变压器低压供电；

2、高层民用建筑的用电量大，对电气设备的要求较高；

3、高层民用建筑对消防系统的安全、可靠性要求较高；

4、高层民用建筑对防雷、接地等安全要求较高；
