一拖二热泵型空调器设计[毕业论文+CAD图纸]

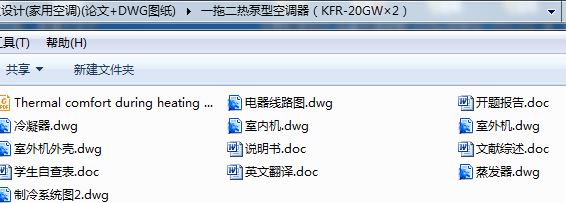

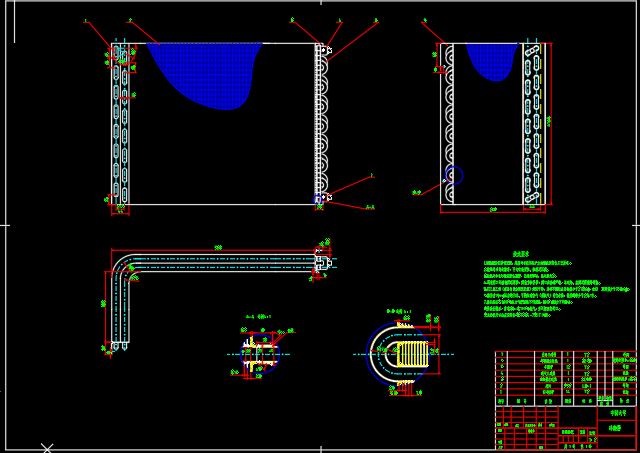

机电毕业论文：一拖二热泵型空调器设计含论文，CAD图纸，任务书，开题报告，翻译

一拖二热泵型空调器设计[毕业论文+CAD图纸]

摘 要

本文简单介绍热泵分体式一拖二空调的设计中的几个问题：新型绿色制冷剂的使用，热力循环的计算，蒸发器和冷凝器的计算，空调器附件的选择，以及热泵型房间空调器的发展和展望。

空气调节顾名思义是对空气的参数进行调节，以便使环境更适合我们的要求。随着我国国民经济的发展和人民生活水平的提高，人们对生活环境的条件要求也在逐步的提高。所以空气调节在日常生活中占有很重要的位置。也使的空调技术在不断的提高，以达到人们对环境的要求。热泵型房间空调器既可制冷又能制热，能满足冬夏两季节的要求而得到快速发展。其的新品种越来越多，性能也越来越优良。空调器朝着小型化，节能化，智能化，美观化，健康化的方向发展。

近年来，随着住宅条件的改变，一些用户出于节省空间的考虑，开始购买一拖二空调器，促进拉一拖二空调器的发展和改进。

关键词 热泵/一拖二空调/新型制冷剂/节能/环保

ABSTRACT

This article simply introduced the heat pump＂one-drivers-two＂room air-conditioner in design several questions: New green refrigerant use，the calculation of the thermodynamic energy circulation, evaporator and condenser computation，air-conditioner appendix choice, as well as heat pump room air-conditioner development and forecast.

The air conditioning is as the name suggests carries on the adjustment to the air parameter, in order to cause the environment to suit our request. With development of our country national economy and the improvement of the people's lives level，people's living conditions condition request also in gradually enhancement. Therefore the air conditioning holds the very important position in the daily life. Also causes the air conditioning technology in the unceasing enhancement, achieves the people to the environment request. The heat pump room air-conditioner both can make cold and heat, can satisfy the requests of the winter and summer, so it gets a fast development. The air-conditioner is facing the miniaturization, the energy conservation, the intellectualization, is artistic, the health direction develops.

In recent years, along with the housing condition change, some users stemming from saved spatial the consideration, started to purchase ＂one-drivers-two＂ air-conditioners, the promotion pulls as soon as tows two air-conditioners the development and the improvement.
KEY WORDS The heat pump , One-drivers-two air-conditioner, New green refrigerant,
Energy conservation, Environmental protection

目 录

中文摘要---------------------------------------------------------------Ⅰ
英文摘要---------------------------------------------------------------Ⅱ
绪 论---------------------------------------------------------------1
1热力循环计算--------------------------------------------------------8
1.1设计工况的选择------------------------------------------------8
1.2热 力 计 算----------------------------------------------------8
1.2.1 R407C在制冷工况下热力循环计算---------------------------8
1.2.2 R407C在制热工况下热力循环计算---------------------------11
1.2.3 R22在制冷工况下热力循环计算-----------------------------13
1.2.4 R22在制热工况下热力循环计算 ----------------------------15
2 换热器设计计算----------------------------------------------------17
2.1 冷凝器的设计计算-------------------------------------------17
2.2 蒸发器的设计计算-------------------------------------------23
3 毛细管的设计计算-------------------------------------------------30
4 辅助元件的选型 --------------------------------------------------32
4.1压缩机的选型--------------------------------------------------32
4.2轴流风机的选型-----------------------------------------------34
4.3贯流风机的选型-----------------------------------------------35
4.4 四通换向阀的选型-------------------------------------------35
4.5截止阀的选型 ------------------------------------------------36
4.6单向阀的选型-------------------------------------------------37
4.7干燥过滤器的选型--------------------------------------------38
5两种热泵型空调系统的对比研究--------------------------------39
5.1 无氟替代的必然性------------------------------------------39
5.2 方案论证-----------------------------------------------------40
5.2.1制冷剂R22与R407c的分析比较------------------------40
5.2.2 R407C与R22两种制冷剂系统的比较-----------------------42
5.3 结论---------------------------------------------------------44
总 结--------------------------------------------------------------45
致 谢 -----------------------------------------------------------46
参考文献------------------------------------------------------------47
（附录）------------------------------------------------------------48
附录1 制冷系统流程图-------------------------------48
附录2 电器控制接线图-------------------------------48
附录3 冷凝器设计计算程序---------------------------49

绪 论

近年来，随着我国国民经济的发展和人民生活水平的提高，空调器的使用已经越来越普及，新品种越来越多，性能也越来越优良。

房间空气调节器是一种用于向房间(或封闭空间、区域)提供处理空气的机组。它的功能是使该房间(或封闭空间、区域)内空气的温度、湿度、洁净度和空气流速等参数保持在人体舒适或工艺过程要求的范围内。

房间空气调节器主要是一个制冷、除温（有的还可兼作热泵使用）的机组。根据需要，它还可包含空气加热、加温、空气循环通风、空气净化、除臭、加香等设备。通常，空调器有整体式(即一个箱形整体)和分体式(分为室内机组和室外机组)两类。根据室内机组结构和安装方式的不同，它们又可分成窗式、挂壁式、吊顶式、埋入式、嵌入式、柜式及落地式。

空调器将有以下发展趋势

（1）品种多样化

空调器品类繁多．仅小型空调就有两大类．10多个品种．

第一种类型是整体型空调器，有窗式和柜式两种。窗式有普通式和单窗式(指标准窗户型)，这类空调产量最多，销路也最好 。

第二种类型是分体型空调器．有壁挂式，落地式，吊顶式，多支路式等四种。壁挂式和落地式广泛用于会客厅、餐厅、办公室、商场等场所．销路最好．分体式空调器具有多功能、低噪声、易使用、外形美观等诸多优点，已成为种类变化最快和家用空调器市场的主流机型。分体式空调器室内机的噪声一般低于50dB，目前性能较好的空调器室内机噪声仅35dB左右，而整体式空调器运转时的噪声一般都在60dB以上，显然，从使用角度看，分体式空调更受到人们的欢迎，

另外，厂家开发出的一拖二分体式空调两个室内机可分装在不同的位置，更方
