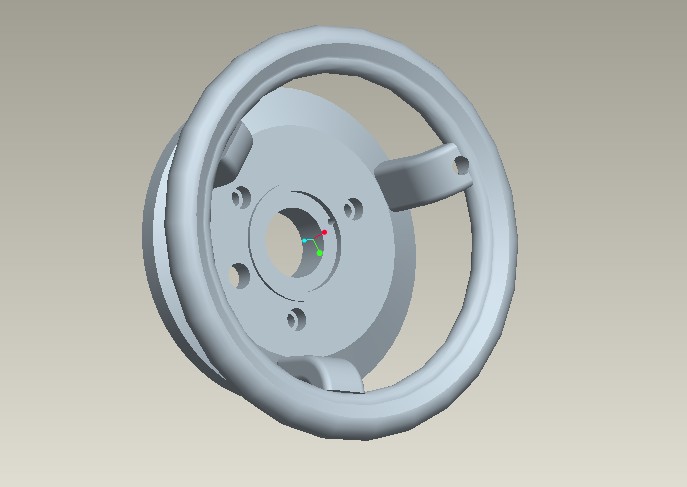

基于Mastercam设计手轮及加工[毕业论文+Pro/E三维+CAD图纸]

数控毕业论文：基于mastercam设计手轮及加工含论文，CAD图纸

基于Mastercam设计手轮及加工[毕业论文+CNC程序+CAD图纸]

基于Mastercam设计手轮及加工[毕业论文+CNC程序+CAD图纸]

目　　录

第一部分　工艺设计说明书……………………………………………………………………
第二部分　第25号工序夹具设计说明书……………………………………………………15
第三部分　第31号工序刀具设计说明书……………………………………………………17
第四部分　第31号工序量具设计说明书……………………………………………………19
第五部分　毕业设计体会………………………………………………………………………20
第六部分 参考资料……………………………………………………………………………21
第一部分　工艺设计说明书

一、零件图工艺性分析

1、零件结构功用分析

横进给手轮是进给机构中用来传递动力的一个零件，其主要加工的是与手轮轴进行配合的孔，还有与中间体进行连接的端面和外圆。

2、零件技术条件分析

由于毛坯是铸件，因此加工前需要进行时效处理，

3、零件结构工艺性分析

零件图样中的视图、尺寸、公差和技术要求都选择的很合理，材料选择HT100，结构工艺性良好。

尺 寸 精 度：φ4，φ16都是H7的精度等级，要求较高，φ108H8和φ200c8都不难保证

表面粗糙 度：其中φ16的表面粗糙度为0.8um需要精铰才能达到，φ200和φ250
