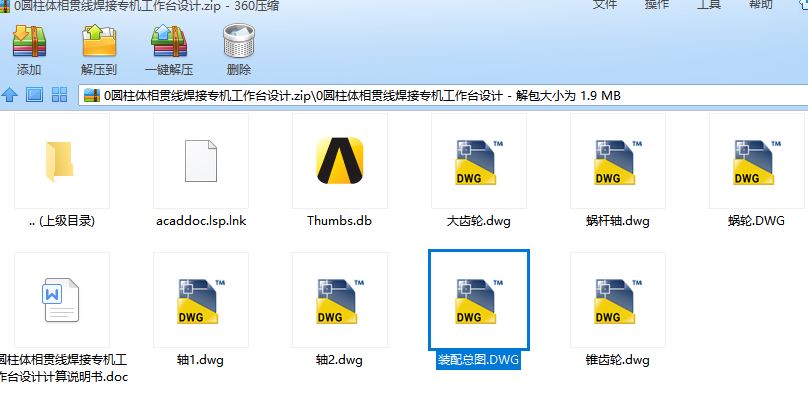

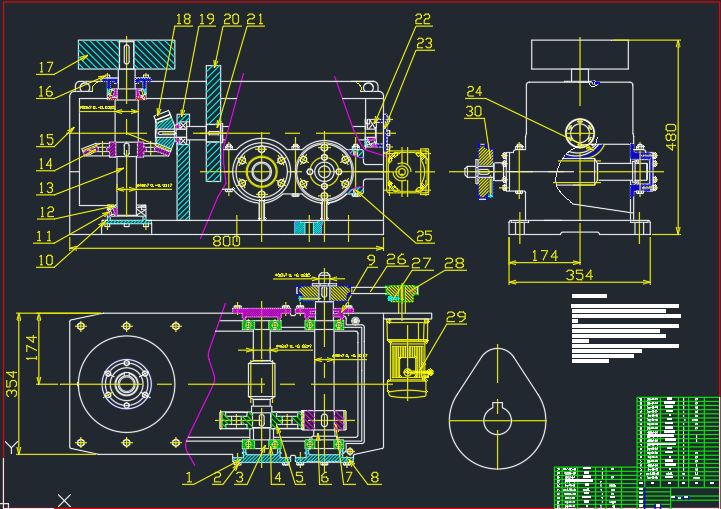

机械设计毕业论文:圆柱体相贯线焊接专机工作台设计含论文,CAD图纸

圆柱体相贯线焊接专机工作台设计[毕业论文+CAD图纸]

圆柱体相贯线焊接专机工作台设计[毕业论文+CAD图纸]


圆柱体相贯线焊接专机工作台设计[毕业论文+CAD图纸]

一 圆柱齿轮设计

1.1电动机选择

1、电动机类型的选择: Y系列三相异步电动机,设定皮带拉力F=1000N,速度V=2.0m/s

2、电动机功率选择:

(1)传动装置的总功率:

η总=η涡轮×η4轴承×η齿轮×η联轴器×η锥齿轮=0.96×0.984×0.97×0.99×0.96=0.85

(2)电机所需的工作功率:

P工作=FV/1000η总=1000×2/1000×0.85=2.4KW

1.2确定电动机转速

计算工作台工作转速:n工作台=1.5r/min

按手册P7表1推荐的传动比合理范围,取圆柱齿轮传动一级减速传动比范围I’a=3~6。考虑到电机转速太小,将会造成设计成本加高,因而添加V带传动,取V带传动比I’1=2~4,则总传动比范围为I’a=6~24。故电动机转速的可选范围为n’d=I’a×n工作台=(6~24)×1.5=9~36r/min,加上V带减速,取减速比为5,那么n’d=45~180r/min

符合这一范围的同步转速有60、100、和150r/min。由于工作台n工作台=1.5r/min,圆锥齿轮传动比1:1,蜗轮蜗杆传动比10,齿轮传动比2,V带传动比5,因而选择电机转速150r/min。

1.3 确定电动机型号

根据以上选用的电动机类型,所需的额定功率及同步转速,选定电动机型号为Y132S-6。
其主要性能:额定功率:3KW,额定转速150r/min,额定转矩2.0。质量10kg。

1.4 计算总传动比及分配各级的伟动比

1、总传动比:i总=n电动/n工作台=150/1.5=100

2、分配各级传动比

1)取齿轮i齿轮=2(单级减速器i=2~6合理);

2)圆锥齿轮传动比1:1,

3)蜗轮蜗杆传动比10,

4) V带传动比5,

1.5 运动参数及动力参数计算

1、计算各轴转速(r/min)

nI=n电机/5=150/5=30r/min

nII=nI/i齿轮=30/2=15(r/min)

nIII=nII/i涡轮=15/10=1.5(r/min)

n工作= nIII=1.5(r/min)

2、 计算各轴的功率(KW)

PI=P工作=2.4KW

PII=PI×η带=2.4×0.96=2.304KW

PIII=PII×η轴承×η齿轮=2.304×0.98×0.96=2.168KW
