c615车床进给箱加工工艺及专用夹具设计[毕业论文+CAD图纸]
![c615车床进给箱加工工艺及专用夹具设计[毕业论文+CAD图纸]](https://www.chilunren.com/wp-content/uploads/2021/02/1614257310-111.jpg)
摘要
零件的加工工艺编制,在机械加工中占有非常重要的地位,零件工艺编制得合不合理,这直接关系到零件最终能否达到质量要求;夹具的设计也是不可缺少的一部分,它关系到能否提高其加工效率的问题。因此这两者在机械加工行业中是至关重要的环节。
C615车床是现代制造业常用的机床之一,本零件为进给箱是c615车床六大组成部件之一,它位于机床的中前端,主要安装进给变速机构,它的作用是把从主组经挂轮机构传来的 运动传给光杆和丝杆,取得不同的进给量和螺距。其中 , 三个同轴孔为联接光杆, 两个同轴孔为丝杆联接孔,使进给箱和车床光杆,丝杆联接在一起。

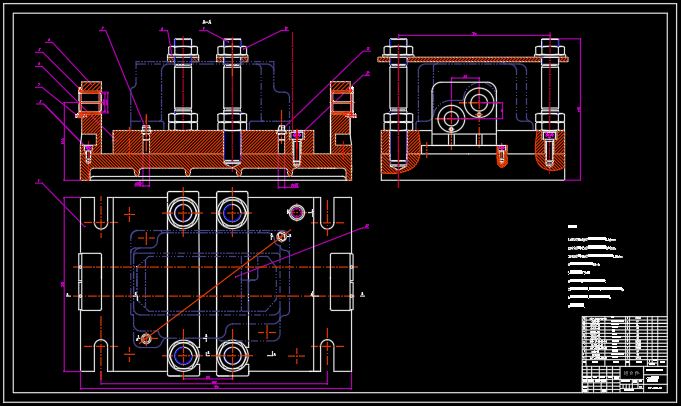

在设计加工 , 三个同轴孔和 两个同轴孔的专用夹具时,为了缩短加工每个孔的加工间隔时间,采用一个镗杆上装三把镗刀同时加工,通过加工完一个孔系后加工另一个孔系,无须装卸工件,这样降低了这些同轴孔加工位置误差以及提高了加工效率。
关键词:工艺、基准、切削用量、定位基准、定位误差。
ABSTRCT
Is the components craft establishment, holds the very important status in the machine-finishing, the components craft establishes reasonable, whether do this direct relation components achieve the quality requirement finally; Jig's design is also an essential part, whether does it relate raises its processing efficiency the question. Therefore this both in the machine-finishing profession are the important links.
The C615 lathe is one of modern manufacturing industry commonly used engine beds, This components for the gear box are c615 lathe one of six big building blocks, it located at engine bed's front end, mainly installs to feed gearshift mechanism, its function is after hangs from the main group the movement which the wheel work transmits to pass to the polished rod and the lead screw, obtains the different to feed quantity and the pitch. And, , three to join the polished rod with the axle hole, two with the axle hole are the lead screw switch ports, causes the gear box and the lathe polished rod, the lead screw joins in together.
When design processing, , three with axle hole and two with axle hole unit clamp, to reduce processes each hole the processing time interval, uses boring rod upper garment three boring cutters also to process, through processes Kong Xi the postprocessing another hole department, does not need to load and unload the work piece, like this reduced these to process the position error with the axle hole as well as to raise the processing efficiency.
Key word: Craft, datum, cutting specifications, localization datum, position error.
目 录
中文摘要 Ⅰ
英文摘要 Ⅱ
前言 1
第1章 零件的分析 1
1.1 零件的作用 1
1.2 零件的工艺分析 1
第2章 工艺规程的设计 2
2.1 确定毛坯的制造形式 2
2.2 基准的选择 2
2.2.1 粗基准的选择 2
2.2.1 精基准的选择 2
2.3 制定工艺路线 3
2.3.1 制定工序路线的依据 3
2.3.2 两种工艺路线方案 3
2.4 机械加工余量.工序尺寸及毛坯的确定 5
2.5 确定各工序装备.切削用量及基本工时 6
第3章 专用夹具的设计 27
3.1 问题的指出 27
3.2 夹具的设计 27
3.2.1 定位基准的选择 27
3.2.2切削力及夹紧力的计算 27
3.2.3定位误差的分析 28
3.2.4夹具设计及操作的简要说明 29
第4章 设计体会 34
参考文献 35
致谢 36
前言
一、 机械制造工艺设计的目的
毕业设计是大学教育的最后一环,在整个教学环节中占有极为重要的地位。其目的是使学生获得工程师的基本训练,毕业设计是我们学完了大学的全部基础课、技术基础课和专业课之后进行的。毕业设计是对所我们所学各门课程的一次深入的、综合性的总复习,也是一次理论联系实际的工程训练,因此,它在我们四年的大学生活中占有重要的地位。
就我个人而言,我希望能通过毕业设计对自己未来将从事的工作进行一次适应性训练,从中锻炼自己分析问题、解决问题的能力,为今后参加祖国的“四化”建设打下一个良好的基础。
由于能力所限,设计尚有许多不足之处,恳请各位老师给予指导。
机械加工工艺和夹具设计是我们这次毕业设计的主要内容,也是我们以后在工作中面临的主要问题。。通过这次毕业设计,使我们在下述各方面得到锻炼:
(1) 能综合运用机械制造工艺及其夹具课和所学过的其他课程的基本理论,正确的分析和解决一个零件在加工中的定位,夹紧以及工艺路线合理拟定等问题,从而保证零件制造的质量,生产率和经济性。
(2) 通过工艺装备的设计,进一步培养学生的结构设计能力和制图能力。
(3) 培养学生综合运用机械制造工艺学及相关专业课程(机械工程材料、机械设计、互换性与测量技术、金属切削加工及装备等)的理论知识,结合金工实习、生产实习中学到的实践知识,独立地分析和解决机械加工工艺问题,初步具备设计一个中等复杂程度零件的工艺规程的能力。
(4) 能根据被加工零件的技术要求,运用夹具设计的基本原理和方法,学会拟订夹具设计方案,完成夹具结构设计,初步具备设计保证加工质量的高效、省力、经济合理的专用夹具的能力。
(5) 培养学生熟悉和应用有关手册、标准、图表等技术资料的能力,指导学生分析零件加工的技术要求和本企业具备的加工条件,掌握从事工艺设计的方法和步骤。
(6) 进一步培养学生机械制图、设计计算、结构设计和编写技术文件等的基本技能。
(7) 培养学生耐心细致、科学分析、周密思考、吃苦耐劳的良好习惯。
(8) 通过整个毕业设计过程,学会调查研究,收集中外技术资料的方法,并能熟练的使用有关的手册,图表资料及技术参考书。
(9) 在毕业设计中鼓励学生勇于创新并培养严谨的学风及工作作用。
二. 机械制造工艺设计的步骤和方法
在获得毕业设计任务书之后,应细读《机械制造工艺设计指导书》,了解毕业设计质量的好坏在很大程度上取决于这一阶段的工作是否深入细致。一般通过调查研究收集以下一些原始资料:
(1) 零件工作图及其产品装配图
(2) 产品验收的质量标准
(3) 现场的生产条件(机床设备,工艺装备,工人技术水平,毛坯生产情况等)
(4) 国内外有关的先进工艺及以后生产技术的发展方向等
(5) 有关的工艺,图纸,手册及技术书刊等资料在调查研究中多提出一些问题,广泛征求意见,酝酿设计方案。
三.零件机械加工工艺规程设计
(1)分析研究产品的装配图和零件工作图;并画出零件
(2)选择毛坯或按标准确定型材规格。
(3)选择定位基准
(4)议定工艺路线(主要是工序内容,数目和顺序)
(5)确定各工序的加工余量,工序尺寸及公差,画出毛坯图
(6)选择各工序的加工设备,刀具,夹具,量具及其它的辅助工具,提出工艺装备设计任务书
(7)计算切削用量及估算工时定额
(8)填写工艺文件
(9)必要时,对不同工艺方案进行经济分析
四.工艺装备设计
根据工艺装备设计任务书,议定设计方案,经分析讨论后,选择合理方案绘制装配图。
