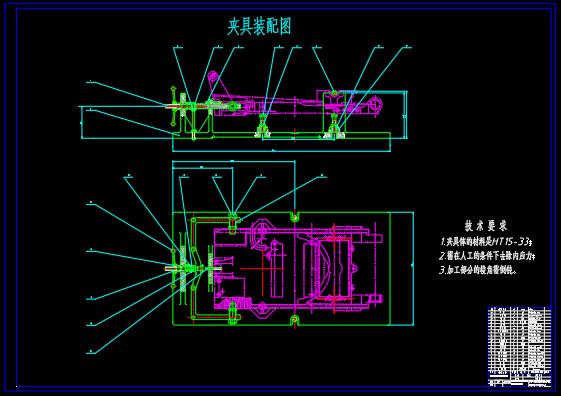

回转盘加工工艺规程和工装设计[毕业论文+CAD图纸]

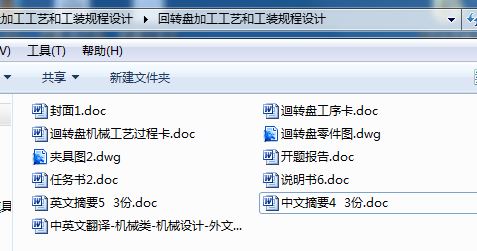

夹具设计毕业论文:回转盘加工工艺和工装规程设计含论文,CAD图纸,开题报告,任务书

回转盘加工工艺规程和工装设计[毕业论文+CAD图纸]

摘要：

本次设计是对廻转盘加工工艺工装的规程设计，首先要明白机械加工工艺过程就是用切削的方法改变毛坯的形状、尺寸和材料的物理机械性质，使其成为具有所需要的一定精度、粗糙度等的零件。为了能具体确切的说明过程，使工件能按照零件图的技术要求加工出来，就得制定复杂的机械加工工艺规程来作为生产的指导性技术文件，学习研究制定机械加工工艺规程的意义与作用就是本课题研究目的。在整个毕业设计过程中，我们将学习到更多的知识。

我们必须仔细了解零件结构，从工艺上认真分析零件图,培养我们独立识图的能力,增强我们对零件图的认识和了解。通过对零件图的绘制,能增强我们的绘图能力和运用AutoCAD软件的能力。

制订工艺规程、确定加工余量、工艺尺寸的计算,在整个设计中也是非常重要的,通过这些设计,不仅让我们更为全面地了解零件的加工过程、加工尺寸的确定,而且让我们知道工艺路线和加工余量的确定,必须与工厂实际的机床相适应。

对夹具的设计:我们必须要了解夹具的作用，然后根据定位、夹紧、对刀等方面进行总体的设计。这是对以前学习过的知识的复习,也是以后工作的一个铺垫。

关键字： 廻转盘 工艺工装 加工 夹具

目 录

目 录 1
序 言 3
正 文 3
一、产品介绍 3
二、纲领的计算 4
（一） 计算程设计生产纲领决定生产类型 4
三、毛坯的确定 5
（一） 工艺规程设计 6
一）、定位基准的选择 6
二）、粗基准的选择可以考虑以下几点要求： 6
三）、零件表面加工方法的选择和加工余量的计算： 6
迴转盘铣床夹具的设计 20
（一）、设计的准备： 21
（二）、总体设计 21
（三）、工件定位的方式 22
（四）、工件的定位原理 22
（五）、定位元件——基本要求： 22
（六）、常用定位方法与定位元件： 23
（一）工件以平面定位 23
（二）用几何方法计算定位误差 24
（三）用微分方法计算定位误差: 24
（七）、减少夹具及定位误差的措施 26
（八）、常用的夹紧机构 29
（一）、螺旋夹紧装置 29
（二）、偏心夹紧装置 30
（三）、 斜楔夹紧机构 30
（四）、 螺旋夹紧机构 30
（五）、偏心夹紧机构 30
（六）、 工件在夹具中的夹紧： 31
（七）、对夹紧装置的要求 31
（八）、夹紧力的确定 32
（十一）、常用夹紧机构 32
参考文献 36
致 谢 37
附录 38

序 言

机械制造工艺学课程设计是我们在学完大学的大部分课程后进行的，是我们对大学三年的学习的一次深入的综合性的总考核，也是一次理论联系实际的训练，这次设计使我们能综合运用机械制造工艺学中的基本理论，并结合实习中学到的实践知识，独立地分析和解决工艺问题，初步具备了设计一个中等复杂程度零件（廻转盘）的工艺规程的能力和运用夹具设计的基本原理和方法，拟订夹具设计方案，完成夹具结构设计的能力，也是熟悉和运用有关手册、图表等技术资料及编写技术文件等基本技能的一次实践机会。 因此，它在我们大学生活中占有重要地位。就我个人而言，我也希望通过这次设计对自己未来将从事的工作进行一次适应性心理，从中锻炼自己分析问题，解决问题的能力，对未来的工作发展打下一个良好的基础。

由于能力所限，设计尚有许多不足之处，恳请各位老师给予指教。
