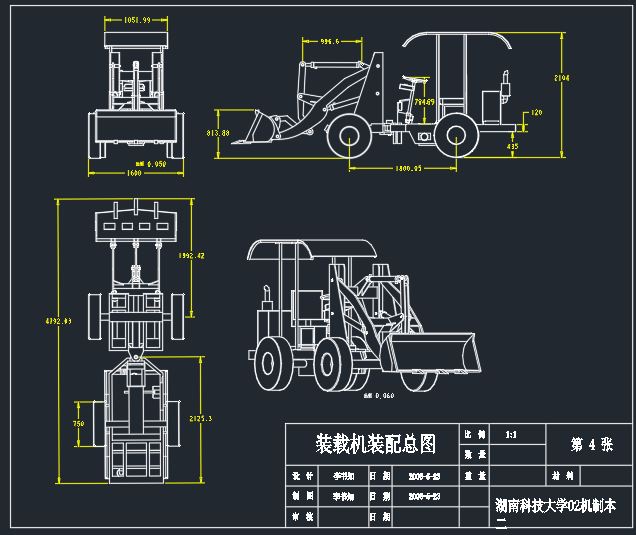

基于Pro/E的装载机工作装置的实体建模及运动仿真[毕业论文+CAD图纸]
![基于Pro/E的装载机工作装置的实体建模及运动仿真[毕业论文+CAD图纸]](https://www.chilunren.com/wp-content/uploads/2021/02/1613014291-0000.jpg)
摘 要:
装载机是一种应用广泛的工程机械。有其广泛的空间,但由于装载机传统开发模式存在的开发周期长、过程繁杂、开发成本高、性能测试困难等问题,本文将仿真技术引入装载机开发领域,完成以下工作:
1. 介绍了装载机的发展历史及前景,装载机的种类,介绍了仿真技术产生的背景、在国内的发展状况以及仿真技术的实际意义。
2. 对液压缸作出了合理的选择。
3. 简述了Pro/E软件在工程设计中的应用,利用Pro/E构建装载机的三维实体模型,并对其进行装配,在Pro/E环境下进行了装配干涉检验。
4. 在Pro/ENIEER MECHANISM环境下进行运动仿真,得出装载机工作的性能曲线。
关键字:装载机 工作装置 液压缸 仿真技术 三维建模
Abstract:
Loader is a kind of engineer machine that is widely applied in engineer project, which has wildely space, Aim to the problems that exist in traditional research way of loader, for example the research cycle is long, the cost is long, the cost is high and the performance test is complex etc, this paper leads virtual prototype technology into research of loader. The following research works are completed:
1. The development foreground, the category and loader’s history is introduced, also the background of simulation technology come into being, developing status in local and the significance of virtual prototype technology is introduced.
2. To brief introduce the Pro/E software which application in the field of engineering, the 3D modeling is used by Pro/E software, which is built and interferential test of assembly in Pro/E environment is completed.
3. The simulated motion in Pro/E environment is completed, and the capability curve is reached.
4. A rational choice for the hydraulic actuating cylinder.
Keywords: Loader, Working mechanism, hydraulic actuating, Simulation technology, 3D modeling
目 录
摘 要 I
1 前 言 1
1.1 装载机的简介 1
1.1.1 装载机的发展历史及前景 1
1.1.2 装载机的种类 1
1.1.3 本章小结 3
1.2 运动仿真技术简介 4
1.2.1 运动仿真技术产生的背景 4
1.2.2 运动仿真技术 4
1.2.3运动仿真技术在国内外的发展概况 4
1.2.4 发展运动仿真技术的重要意义 4
1.2.5 总结 5
1.3 Pro/ENGINEER软件在工程设计中的应用 5
1.3.1 Pro/ENGINEER软件介绍 5
1.3.2 运动仿真技术对装载机设计理念的影响 6
1.4 本章小结 7
2 液压缸的选择 8
2.1 本章小结 8
3 装载机工作装置三维实体建模 9
3.1 工作装置零件建模 9
3.1.1 动臂的生成 9
3.1.2 铲斗的生成 10
3.1.3 底座的生成 11
3.1.4 连杆的生成 11
3.1.5 摇臂的生成 12
3.1.6 液压缸筒的生成 12
3.1.7 液压缸盖的生成 13
3.1.8 液压缸活塞的生成 13
3.1.9 连接销轴的生成 13
3.2 工作装置装配模型建模 14
3.2.1 底座模型装配 15
3.2.2 动臂模型装配 15
3.2.3 铲斗模型装配 16
3.2.4 液压缸体模型装配 16
3.2.5 摇杆模型的装配连接 17
3.2.6 连杆模型与铲斗模型和摇杆模型的装配连接 17
3.2.7 销钉模型的连接 17
3.2.8 本章小结 20
4 装载机工作装置运动仿真 21
4.1 概述 21
4.2 创建装载机工作装置的机械运动仿真 21
4.2.1 连接轴设置 21
4.2.2 创建快照 22
4.2.3 定义伺服电动机 22
4.2.4 运行运动 25
4.2.5 结果回放动态干涉检查与制作播放文件 26
4.2.6 测量 28
5 结 论 31
6 致 谢 32
7 主要参考文献 33
8 附 表 34
1 前 言
装载机是一种广泛用于公路、铁路、建筑、水电、港口、矿山等建设工程的土石方施式机械,它主要用于铲装土壤、砂石、石灰、煤炭等散状物料,也可对矿石、硬土等作轻度铲挖作业。换装不同的辅助工作装置还可进行推土、起重和其他物料如木材的装卸作业。在道路、特别是在高等级公路施工中,装载机用于路基工程的填挖、沥青混合料和水泥混凝土料场的集料与装料等作业。此外还可进行推运土壤、刮平地面和牵引其他机械等作业。由于装载机具有作业速度快、效率高、机动性好、操作轻便等优点,因此它成为工程建设中土石方施工的主要机种之一,同时也成为工程机械中发展最快、产销量及市场需求最大的机种之一。
1.1 装载机的简介
1.1.1 装载机的发展历史及前景
我国装载机始于1960年末,发展至今它经历了3个发展阶段,即60年代仿制摸索阶段;70年代自力更生研制阶段;80年代至90年代技术引进、合资合作发展阶段。自1958年,上海港口机械厂首先测绘并试制了67KW(90hp)、斗容量为1 的装载机——我国自己制造的第一台装载机之后。全国装载机产品从1976年的446台发展到1996年的18310台,二十年内增长41.1倍。同时国民经济的发展与国家基建规模及资金投入的增大,更促进了我国装载机行业的迅速发展。生产企业由1980年的20家增至现在的100余家,初步形成了规格为0.8~10t约19个型号的系列产品,并已成为工程机械主力机种。自此装载机在全国机械产品中,成为重要代表产品,令世人瞩目。
随着我国经济的持续、健康、高速发展,对工程机械的需求将增长,这些需求对工程机械产品既提出了“量”又提出了“质”的巨大市场需求。我国“九五”期间土石方、路基路面、基础及建筑施工工作量预计比“八五”要大一倍以上,工程机械的总需求量亦将为“八五”期间的二倍,推土机、装载机、轮式起重机、叉车、路面机械、凿岩钻车及挖掘机械等7类主要工程机械“九五”末的年需求量可在11万台以上。而轮式装载机2000年时年需求达27000~30000台以上,这就为我国轮式装载机行业的发展提供了一个良好的市场前景,为制订战略发展宏伟目标提供科学决策依据。
