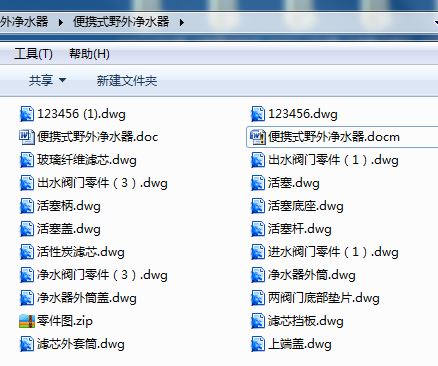

便携式野外净水器设计[毕业论文+CAD图纸]

机械设计毕业论文：便携式野外净水器设计含论文，CAD图纸

便携式野外净水器设计[毕业论文+CAD图纸]

摘要

研究了一种可在野外无固定电源条件下对地表水等水进行快速处理的性价比更高的便携式净水器，对净水流程做了深刻的思考和分析，重新确定了最佳的净水流程，使净水系统的每一级净水更有针对性和可靠性，整个功能设计有很强的环保意识，从动力提供方式的选择，到净水流程中可能出现二次污染的思考，充分体现了绿色设计的概念。它不仅质量轻，方便携带，而且净水速度和净水质量都有保障。内部采用了分筒式的结构设计，由滤芯筒和活塞筒两部分组成，方便拆卸和安装，结构组装设计合理。该净水器不仅功能性很强，外观设计也简洁大方。充分考虑了人机工程学原理。

关键词： 净水器 便携式 净化

Abstract

Study a kind of clean machine of water of hold type which can purify the earth's surface water etc. under the no power supply condition .the machine has good performance and low price ,so it is welcome to everyone who are want to travel to the nature .Do the deep thinking and analysis to the clean water current distance, re- make sure the best and clean water current distance, make clean system of water of clean water process more pertinence and credibility, the whole function design contain very strong environmental protection consciousness, from the choice of the way of motive provide, go to thinking of the clean water current distance may appear to pollute again, it is full of green design of concept. the quantity is light, it is convenience to take, and the clean speed of water and clean fluid matters quantity has the guarantee. The inner part adopted the structure design of the tube type, constitute from the tube of purifier and the piston tube two parts, it is easy to dismantles to unload and install, the structure construction design reasonable. the clean machine of water not only the function is very strong, external appearance design also simple and direct and generous. Well considered the principle of the person-machine engineering learns.

目  录

第一章 绪论        1
1.1引言        1
1.2课题背景、目的和意义        1
1.3净水器市场现状和未来        1
1.4本文要完成的内容        1
第二章 净水系统原理设计        1
2.1净水流程设计        1
2.2净水系统动力方案设计        1
2.3净水系统原理设计        1
第三章 净水器结构设计        1
3.1净水器总体结构设计        1
3.2净水器关键零部件设计        1
3.3净水器结构组装设计        1
3.4净水器技术指标的计算        1
第四章 净水器外观设计        1
4.1净水器外壳尺寸设计        1
4.2净水器外观效果图        1
4.3产品语义学设计        1
4.4产品细节设计        1
4.5净水器外观设计说明        1
第五章 结论与展望        1
5.1产品综合性能论述        1
5.2产品设计的优缺点评析        1
5.3展望        1
附录        1
参考文献        1
致   谢        1

第一章 绪论

1.1引言

水是一种神奇的物质。地球有三分之二以上的面积都覆盖了水。水是生命之源，没有水就没有生命。水是人类生命的第一要素，是人体七大营养素（水、蛋白质、脂肪、 碳水化合物、矿物质、维生素、纤维素）之首。水同时是最佳的溶剂，它在人体内携带着许许多多溶解或悬浮的宝贵化学物质，滋养着人体的生理。人体内的这个盐水海洋，流经所有的血管和人体内不论多细微的管道，冲击着每个细胞壁，注满每个细胞，人体任何部分缺了它，就将无法生存。成年人体内含水量约占体重的70%， 人体血液中水占90%，肌肉中的水占75%，骨骼里水占50%。人体中的水可以调节体温，促进新陈代谢，输送营养物质，排除废物，忙碌而有序。同时，水也参加化学反应，与蛋白质、糖、磷脂结合，发挥复杂的生理作用，由此可见，水是人体内含量最多的成分。人体内的水每5~13天更新一次，如果占人体比重70%的水分是洁净的，那么人体内的细胞也就有了健康清新的环境。健康、洁净的水可使人体的免疫能力增强，有利于促进细胞新陈代谢，那么体内的细胞也就丧失了恶变及毒素扩散的条件。人得病的几率自然就减小了。相反，如果人体减少水分10%便会引起疾病，只要失掉15%的水，生命就有危险，减少20%-22%就要死亡。在我们饮食上，没有哪种具有比水更重要的作用。没有食物，我们可以存活2至3周，而没有水，我们几天后就会死于脱水。人在孤立无助的困境中，只要有水，生命就会维持较长时间；生病时若无法进食，需要补充的首先是水。简言之，每天总稍加间隔就需要而且是必要的增加相应数量的水补充和排出，这不仅是生命的象征，也是生命的内容。对人来
