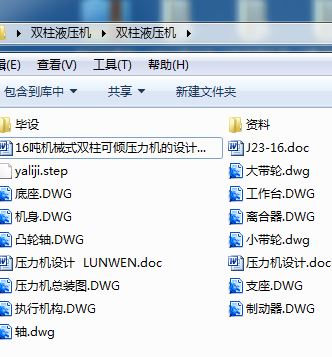

16吨机械式双柱可倾压力机设计[毕业论文+CAD图纸]

机械设计毕业论文：16吨机械式双柱可倾压力机设计含论文，CAD图纸

16吨机械式双柱可倾压力机设计[毕业论文+CAD图纸]

摘要

双柱液压机由主机及控制机构两大部分组成。液压机主机部分包括液压缸、横梁、立柱及充液装置等。动力机构由油箱、高压泵、控制系统、电动机、压力阀、方向阀等组成。液压机采用PLC控制系统，通过泵和油缸及各种液压阀实现能量的转换，调节和输送，完成各种工艺动作的循环。该系列液压机具有独立的动力机构和电气系统，并采用按钮集中控制，可实现手动和自动两种操作方式。

该液压机结构紧凑，动作灵敏可靠，速度快，能耗小，噪音低，压力和行程可在规定的范围内任意调节，操作简单。在本设计中，通过查阅大量文献资料，设计了液压缸的尺寸，拟订了液压原理图。按压力和流量的大小选择了液压泵，电动机，控制阀，过滤器等液压元件和辅助元件。

关键词：压力机  冲压  机械

Abstract

The two-pillars hydraulic press is divided into two parts,host machine and control mechanism. Hydraulic press host machine is make up of hydraulic cylinder, beam,upright, prefill valve and so on. Dynamic mechanism is make up of tank, high pressure pump,control systems, electric moto, pressure value,direction value and so on. Hydraulic press control system adopt . It will be come true energy conversion, regulate and transport, all kinds of technical motions cycle,through control pump, hydraulic cylinder and all kinds of technical value . The series hydraulic machine is an independent body and the electrical power system , and centralized control buttons used, achieve both manual and automatic operation mode.

Keywords: pressing machine   punching   machinery

目录

第1章  绪论        1
1.1  课题背景        1
1.2  冲压设备的发展现状        2
1.3  设计任务        2
第2章  确定总体传动方案        3
2.1 方案的确定        3
2.1.1 执行机构的方案确定        3
2.1.2 传动方案的确定        4
第3章 执行机构的设计与计算        7
3.1  执行机构的运动分析和受力分析        7
3.1.1 执行机构的运动分析        7
3.1.2 执行机构受力分析        9
3.1.3连杆设计计算        11
3.2  电动机的确定        14
3.2.1 选择电动机的类型和结构形式        14
第4章  传动装置的设计与计算        16
4.1  带传动的设计与计算及带轮的设计        16
4.1.1 带传动的设计及计算        16
4.1.2  V带轮的设计        19
4.2  直轴的设计计算及较核        31
4.2.1轴的设计        31
4.3 曲轴的设计计算及校核        41
第5章  机身的设计        46
第六章  离合器的设计        48
第7章  制动器        49
总结        52
参考文献        54

第1章  绪论

1.1 课题背景

现代世界各国间的竞争主要表现为综合国力的竞争。要提高我国的综合国力，就要在一切生产部门实现生产的机械化和自动化，这就需要创造出大量的、种类繁多的、新颖优良的机械来装备各行各业，为各行各业的高速发展创造有利条件。

机械工业的生产水平是一个国家现代化建设水平的主要标志之一。工业、农业、国防和科学技术的现代化程度都会通过机械工业的发展程度反映出来。不论是集中进行大量生产还是迅速完成多品种、小批量生产，都只有使用机器才便于实现产品的标准化、系列化和通用化。机械工业担负着向国民经济各个部门提供技术装备和促进技术改造的重要任务,在现代建设的进程中起着主导和决定性的作用。通过大量的设计、制造和广泛使用各种先进的机器,就能大大的加强促进国民经济发展的力度,加速我国社会主义现代化建设。

冲压机械是为实现冲压工艺服务的。随着生产的发展，冲压机械已越来越广泛的应用于国民经济各个部门的工业生产中，除机械制造业本身外，动力机械工业、船舶、电机、电器、机车车辆制造业、航空航天工业，以及人们日常生活密切相关的家用电器、日用五金等轻工业部门，均需要大量的冲压机械为之服务；随着科学技术的进步，需要更多的、更好的各种冲压机械来进行各种冲压工艺，这就需要我们设计出各类新型冲压机械。

1.2  冲压设备的发展现状

性能良好的冲压设备是提高冲压生产技术水平的基本条件。目前主要是从两个方面予以研究和发展：一是对目前我国大量使用的普通冲压设备加以改进，即在普通压力机的基础上加上送料机构和检测装置，以实现半自动化或全自动化生产，改进冲压设备结构，保证必要的刚度和精度，提高其工艺性能，以提高冲压工件精度，延长冲模使用寿命；二是积极发展高速压力机，冲压柔性制造系统及各种专用压力机，以满足大批量生产的需要。

1.3  设计任务

本次设计的课题是：60吨双柱可倾压力机的设计及其执行机构的计算机辅助设计。设计的主要参数为：

公称压力：160KN；

最大冲程：70mm；

公称压力角：30°；

滑块行程次数：50次/分。
