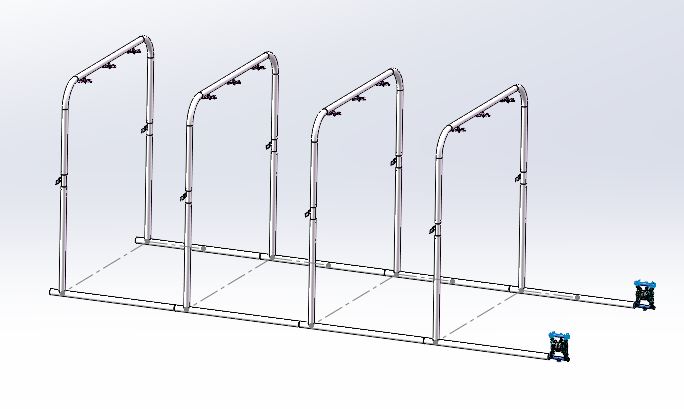

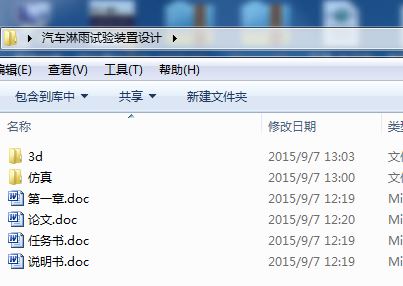

汽车淋雨试验装置设计[毕业论文+Pro/E三维+CAD图纸]

汽车毕业论文：汽车淋雨试验装置设计含论文，三维图

汽车淋雨试验装置设计[毕业论文+Pro/E三维+CAD图纸]

摘要：

汽车淋雨试验是一种人工环境实验方法，它用于测试汽车的防雨密封性能，模拟汽车在使用条件下碰到自然降雨或滴水环境因素后的影响。淋雨试验方法的研究和应用已有多年历史。早在70年代法国航空标准、美国军用标准和英国军用标准中均正式规定了有关人工淋雨、暴雨和防滴水方面的条款。我国也于1990年做出规定：ANsy-90 客车防雨密封性试验方法。防水试验机主要是测试产品在淋雨的气候环境下的贮存，运输和使用时的性能试验，主要用于对电工电子产品，灯具，电柜，电器元件，汽车，摩托车及其零部件等产品在模拟淋雨的气候条件下，对产品的物理以及其它相关性能进行测试，测试后，通过检定来判断产品的性能是否能够达到要求，以便供产品的设计，改进，检定及出厂检验使用。

防水试验机的箱体外壳材料采用优质A3钢板数控机床加工成型，造型美观大方，这是目前最流行的外壳材料，也是最受欢迎的材质之一，这种材质耐高温、耐腐蚀、抗老化、光滑平整易清洗，所以这种外壳材质已经成为一种趋势，已经很多试验箱也逐渐使用这种材质了。其实一般的试验箱都是需要移动的，所以淋雨试验箱的底部采用高品质可固定式PU活动轮，这种滑轮不同于一般的滑轮，随着时间的推移，这种滑轮不仅不会磨损，还会变的非常光滑，便于移动。防水试验机内的喷水装置具有270度摆管和360度旋杆喷水装置，这样做的效果会使得试验箱内的各个位置都能被水喷到，使得试验的效果达到最佳。

Abstract：

Automobile rain test is an artificial environment experiment method, it used to rain test vehicle sealing performance,effects of simulated car hit the natural rainfall or water environmental factors in the conditions of use of the. Rain testresearch and application has been for many years. In the early 70's the French aviation standard, USA military standards and military standards were officially established artificial rain, rain and drip proof terms. China hasstipulated in 1990: the GB/T 12480-90 bus rain proof performance test method. Waterproof test machine is mainly to test products in the climate, storage, transportation and use of the performance test, mainly used for electrical and electronic products, lamps, electrical cabinets, electrical components, automobile, motorcycle and parts products such as climate conditions in the simulated rain, testing, physical and other related to the product the performancetest, the test to determine whether the product performance to meet the requirements, design improvement, in order to supply products, test and inspection service.

Enclosure material waterproof testing machine using high-quality A3 steel plate processing of CNC machine tools,beautiful appearance, this is the shell material is currently the most popular, one of the material is one of the most popular, the material of high temperature resistance, corrosion resistance, aging resistance, smooth and easy to clean, so the shell material has become a trend, already many test cases have gradually the use of this material. In fact, test cases are generally need to move, so the rain test box at the bottom of the use of high quality can be fixed PU movable wheel, the pulley is different from general pulley, the pulley with the passage of time, not only will notwear, will become very smooth, easy to move. Water spraying device waterproof testing machine with 270 degree and 360 degree rotating rod pipe spraying device, the effect of this will make each position test box can be water spray tothe test, in order to achieve the best effect.

目录：

一，淋雨装置的介绍 3
1.1淋雨装置的意义 3
1.2淋雨装置的组成 4
1.3淋雨装置的工作原理 5
二，设计方法 6
2.1淋雨装置的设计思路 6
2.2水泵的选用及其设计 6
2.3液压元件的选用及计算 8
2.3.1管道的选择 8
2.3.2阀门的选择 9
2.3.3喷头的选择 12
三，设计方案有限元验证 15
3.1有限元介绍 15
3.2有限元分析过程 16
四，总结 20
六，参考文献 22
目录：

一，淋雨装置的介绍

1.1淋雨装置的意义

汽车淋雨试验是一种人工环境实验方法，它用于测试汽车的防雨密封性能，模拟汽车在使用条件下碰到自然降雨或滴水环境因素后的影响。淋雨试验方法的研究和应用已有多年历史。早在70年代法国航空标准、美国军用标准和英国军用标准中均正式规定了有关人工淋雨、暴雨和防滴水方面的条款。我国也于1990年做出规定：GB/T 12480-90 客车防雨密封性试验方法。防水试验机主要是测试产品在淋雨的气候环境下的贮存，运输和使用时的性能试验，主要用于对电工电子产品，灯具，电柜，电器元件，汽车，摩托车及其零部件等产品在模拟淋雨的气候条件下，对产品的物理以及其它相关性能进行测试，测试后，通过检定来判断产品的性能是否能够达到要求，以便供产品的设计，改进，检定及出厂检验使用
