基于Pro/E的吸药器设计[毕业论文+CAD图纸]

摘 要

Pro/ENGINEER是当今世界上应用最为广泛的高档CAD软件之一。由于它强大的功能、全参数化的设计，被广泛用于机械、汽车、航天、电子、家用电器和工程机械等行业中。我们利用PRO/E建造强大的建模功能，模拟产品设计的全过程，建造了全自动混药卸荷清洗器CAD建模，并对该模型设计进行了简单的分模，为进一步产品的制造奠定了基础，以此，我们回顾了大学三年来的所学知识，并对知识的理解有了一个更深的理解和实践运用。

关键词: Pro/ENGINEER；产品。

目 录

绪论…………………………………………………………………………………1
1 吸药器接头的造型制作…………………………………………………………1
1．1新建文件………………………………………………………………………1
1．2拉伸正六边形…………………………………………………………………1
1．3拉伸圆柱………………………………………………………………………2
1．4旋转画接水管的接头…………………………………………………………2
1．5旋转画内孔……………………………………………………………………2
2 回水阀门的制作…………………………………………………………………3
2．1新建文件………………………………………………………………………3
2．2使用扫描命令做环杯…………………………………………………………3
3 回水接头的制作…………………………………………………………………4
3．1新建文件………………………………………………………………………4
3．2正六边形制作…………………………………………………………………4
3．3旋转产生其他的外型…………………………………………………………5
3．4旋转产生内孔…………………………………………………………………5
3．5倒圆角命令倒圆 ……………………………………………………………5
3．6画螺纹…………………………………………………………………………5
4吸药器筏体的制作…………………………………………………………………6
4．1新建文件………………………………………………………………………6
4．2正六边形制作…………………………………………………………………6
4．3画圆柱 …………………………………………………………………………6
4．4旋转产生其他的外形……………………………………………………………6
4．5旋转产生内孔…………………………………………………………………6
4．6在六边形上旋转孔……………………………………………………………7
4．7分别画出三个螺纹……………………………………………………………7
5 零件的装配………………………………………………………………………8
5．1新建文件………………………………………………………………………8
6 流程设计…………………………………………………………………………9
7 结论………………………………………………………………………………10
8 致谢………………………………………………………………………………11
9 参考文献……………………………

绪 论

该全自动混药卸荷清洗器主要利用负压的作用合理的将两种不同的药体混合在一起，首先将该产品接到高压泵当中去，再在吸药接头中接入液体回水接头中接入回水管，最后在高压泵当中接入高压管。

当高压泵打开时由于泵体利用大管到小管小管再到大管的原理即产生了负压，由于负压的作用钢球将会被吸入下来，而自动阀门也被打开，这就产生了两种液体的混合。一部分高压泵当中的液体被另外分流出去主要是为了保护高压泵。当关闭高压管后里面和外面的压强一样后钢球被弹簧弹回原处堵住了吸药接头上面流下来的液体，在高压甭的作用下自动阀门也被关闭。最后高压泵也自动关闭。在阀体和回水接头上面弄O形圈的目的是为了防止液体外泻，有效的保护了密封性。这个全自动混药卸荷清洗器全自动混药卸荷清洗器由阀体、自动阀门、回水接头、吸药接头、还有钢球、φ11X1.9的O形圈和φ8X1.9的O形圈。本次毕业设计所设计的图形为阀体、自动阀门、回水接头、吸药接头的造型装配及CAD图形

1 吸药器接头的造型制作

1.1新建文件

1.1.1选择“文件”|“新建”命令，弹出“新建”对话框。

在“类型”选项组中，选中“零件”单选按钮，然后在右边的“子类型”选项组中选中“实体”单选按钮，将“使用缺省模板”的复选框钩点去，在“名称”文本框中键入模具的名称，单击“确定”按钮。

1.1.2、在弹出的“新文件选项”对话框中设定所需的模板mmns_part_solid，单击“确定”按钮。

1.2拉伸正六边形

在右边的工具栏里单击 按钮，再在放置处设置草绘平面为TOP面，单击“草绘”按钮，进入草绘状态。单击 按钮，以两条中心线的交点为圆点画一个直径为14的圆，设为构建线，最后以这个圆画六条与圆外切的等边六边形，再单击 按钮，退出草绘状态。在左下方选择从草绘平面以指定的深度值拉伸，指定值输入“15”，再单击 按钮。正六边体就生成了。再在上面做一个螺纹孔为M4。

1.3拉伸圆柱

在右边的工具栏里单击 按钮，再在放置处设置草绘平面为底圆上表面，单击“草绘”按钮，进入草绘状态。单击 按钮，以两条中心线的交点为圆点画一个直径为10的圆，再单击 按钮，退出草绘状态。在左下方选择从草绘平面以指定的深度值拉伸，指定值输入“7”，用扫描螺纹的方法画M10X1的螺纹。

1.4旋转画接水管的接头

在右边的工具栏里单击 按钮，再在放置处设置草绘平面为中环上表面，单击“草绘”按钮，进入草绘状态。先画出中心线再击 按钮，画出接头的外形，再单击 按钮，旋转360度退出草绘状态。

1.5旋转画内孔

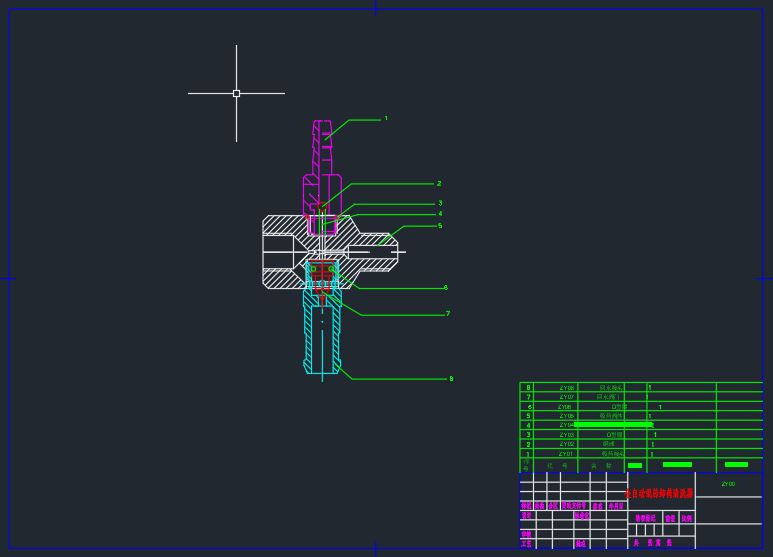

在右边的工具栏里单击 按钮，再在图上画中心线，再击 按钮画出内孔的样子就可以了。然后旋转图形就产生了吸药器的整个图形。经过以上几个个步骤的制作，一个吸药器的造型就做出来了，全图如下：
