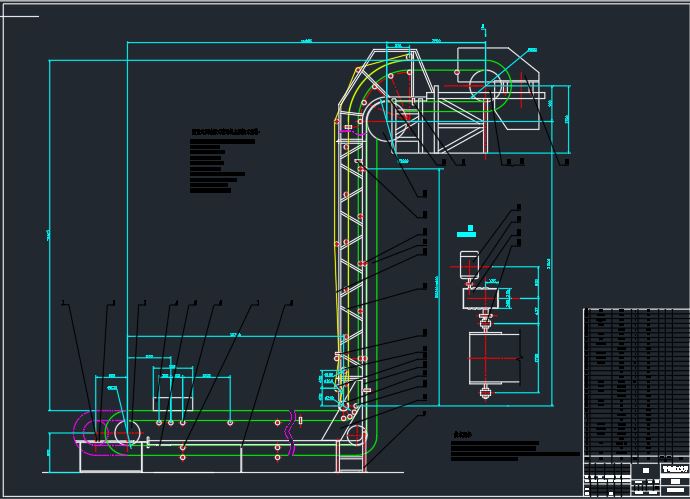

覆带式挡边带式输送机设计[毕业论文+CAD图纸]

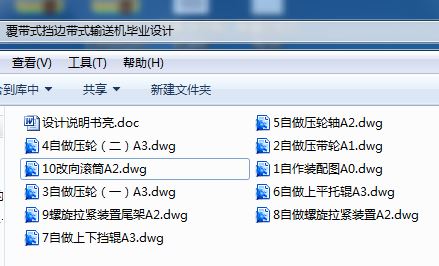

机械设计毕业论文：覆带式挡边带式输送机设计含论文，CAD图纸

覆带式挡边带式输送机设计[毕业论文+CAD图纸]

摘要

长距离、大运量、高速是带式输送机的最新发展方向。与其它输送设备相比，带式输送机运行更可靠，易于实现自动化和集中控制，经济效益十分明显。大倾角挡边带式输送机就是其中的一个。而覆带式挡边带式输送机更是弥补了普通挡边机所存在的不足之处。

本文首先对普通带式输送机的运用、分类、特点、原理作了简单地概述，接着阐述了大倾角挡边机的技术优势，引出本次设计-覆带式挡边带式输送机的设计意义；然后对整机的设计方案进行比较选择，在传动方案方面，本文选取了3种传动方式进行比较，选出最经济、实用的一种方式，对驱动装置的每个部件进行了较为详细的描述，然后做出选择；接着对设计中所需要的数据进行设计计算，再根据设计准则与计算选型方法按照给定参数要求，对输送机的传动装置、改向装置、拉紧装置、中部机架、托辊、清扫装置等进行选型设计；接着对输送机的传动滚筒轴等主要零部件进行了强度校核；最后简单地说明了输送机的电气及安全保护装置。

关键词：带式输送机；方案设计；部件选型；设计计算

Abstract

Long distance,large capacity,high speed is the latest development in the direction of the belt conveyor.Compared with other transportation equipments,belt conveyor is more reliable,easier to implement automation and centralized control,more obvious economic efficiency.Steep sidewall belt conveyor is one of them.Furthermore,the cover sidewall belt conveyor makes up for shortcomings that ordinary sidewall unit exists.

Firstly,the design outlines briefly the use,classification,characteristics,principles of common belt conveyor and then it describes technological advantages of the steep wall machine and it leads to this design-cover sidewall belt conveyor and what it means.Then it compares and chooses the whole machine’s design.In transmission mode,the paper compares 5 kinds of transmission mode to select the most economical and practical way,then each component is given a more detailed description and then the paper chooses the best one.After that it designs and caculates the data needed,tensioning device,the central rack,roller,cleaning devices according to the design criteria and selection method in accordance with the requirments of the given parameters.Next,it is the strength check of drive roller shaft,and other major components.At last,it is brief description of the electrical safety devices.

Key words:belt conveyor;program design;parts selection;design caculations

目录

摘要 I
ABSTRACT II
目录 III
第1章 绪论 1
1.1带式输送机的应用 1
1.2带式输送机的分类 1
1.3各种带式输送机的特点 2
1.4带式输送机的发展状况 3
1.5带式输送机的工作原理 3
1.6大倾角带式输送机综述 5
1.6.1大倾角带式输送机的几种结构型式 5
1.6.2发展趋势 7
1.7课题的提出与意义 7
1.8课题的主要内容 7
第2章 驱动装置的总体设计 9
2.1传动方案的设计 9
2.2电机的选用 11
2.2.1确定电动机类型 11
2.2.2选择电动机转速 12
2.3减速器的选用 12
2.4联轴器的选用 13
第3章 带式输送机的设计计算 15
3.1已知原始数据： 15
3.2参数选择 15
3.3功率和张力计算 15
3.4整机布置设计 18
3.5主要部件选用 19
3.6传动滚筒轴强度的校核计算 20
3.7拉紧装置张紧行程的计算 22
第4章 带式输送机部件的选用 23
4.1挡边输送带及覆带的选用 23
4.2传动滚筒 24
4.3托辊 25
4.4挡辊 26
4.5改向装置 27
4.6拉紧装置 27
4.7压带轮和压带辊组 28
第5章 其他部件的选用 30
5.1机架与中间架 30
5.2给料装置 31
5.3清扫装置 32
5.4头部漏斗 33
5.5电气及安全保护装置 33
结论 35
参考文献 36
致谢 37
附件1 38
附件2 49

第1章 绪论

带式输送机是连续运行的运输设备，在冶金、采矿、动力、建材等重工业部门及交通运输部门中主要用来运送大量散状货物，如矿石、煤、砂等粉、块状物和包装好的成件物品。带式输送机是煤矿最理想的高效连续运输设备，与其他运输设备相比，不仅具有长距离、大运量、连续输送等优点，而且运行可靠,易于实现自动化、集中化控制,特别是对高产高效矿井，带式输送机已成为煤炭高效开采机电一体化技术与装备的关键设备。特别是近10年，长距离、大运量、高速度的带式输送机的出现，使其在矿山建设的井下巷道、矿井地表运输系统及露天采矿场、选矿厂中的应用又得到进一步推广。

1.1带式输送机的应用

带式输送机是连续运输机的一种，连续运输机是固定式或运移式起重运输机中主要类型之一，其运输特点是形成装载点到装载点之间的连续物料流，靠连续物料流的整体运动来完成物流从装载点到卸载点的输送。在工业、农业、交通等各企业中，连续运输机是生产过程中组成有节奏的流水作业运输线不可缺少的组成部分。

连续运输机可分为：

（1）具有挠性牵引物件的输送机，如带式输送机，板式输送机，刮板输送机，斗式输送机、自动扶梯及架空索道等；

（2）不具有挠性牵引物件的输送机，如螺旋输送机、振动输送机等；

（3）管道输送机(流体输送)，如气力输送装置和液力输送管道。

其中带输送机是连续运输机中是使用最广泛的，带式输送机运行可靠，输送量大，输送距离长，维护简便，适应于冶金煤炭，机械电力，轻工，建材，粮食等各个部门。

1.2带式输送机的分类

带式输送机分类方法有多种，按运输物料的输送带结构可分成两类，一类是普通型带式输送机，这类带式输送机在输送带运输物料的过程中，上带呈槽形，下带呈平形，输送带有托辊托起，输送带外表几何形状均为平面；另外一类是特种结构的带式输送机，各有各的输送特点。其简介如下：

1.3各种带式输送机的特点

（1）QD80轻型固定式带输送机 QD80轻型固定式带输送机与TDⅡ型相比，其带较薄、载荷也较轻，运距一般不超过100m，电机容量不超过22kw。

（2） 它属于高强度带式输送机，其输送带的带芯中有平行的细钢绳，一台运输机运距可达几公里到几十公里。

（3）U形带式输送机 它又称为槽形带式输送机，其明显特点是将普通带式输送机的槽形托辊角由 提高到 使输送带成U形。这样一来输送带与物料间产生挤压，导致物料对胶带的摩擦力增大，从而输送机的运输倾角可达25°。

（4）管形带式输送机 U形带式输送带进一步的成槽，最后形成一个圆管状，即为管形带式输送机，因为输送带被卷成一个圆管，故可以实现闭密输送物料，可明显减轻粉状物料对环境的污染，并且可以实现弯曲运行。

（5）气垫式带输送机 其输送带不是运行在托辊上的，而是在空气膜(气垫)上运行，省去了托辊，用不动的带有气孔的气室盘形槽和气室取代了运行的托辊，运动部件的减少，总的等效质量减少，阻力减小，效率提高，并且运行平稳，可提高带速。但一般其运送物料的块度不超过300mm。增大物流断面的方法除了用托辊把输送带强压成槽形外，也可以改变输送带本身，把输送带的运载面做成垂直边的，并且带有横隔板。一般把垂直侧挡边作成波状，故称为波状带式输送机，这种机型适用于大倾角，倾角在30°以上，最大可达90°。
