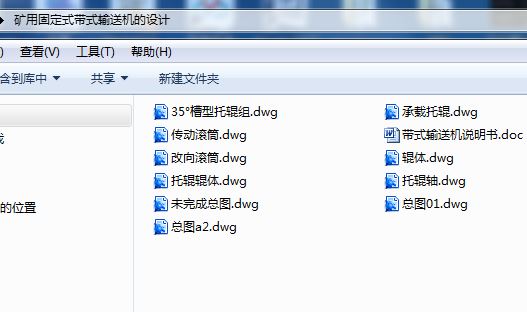

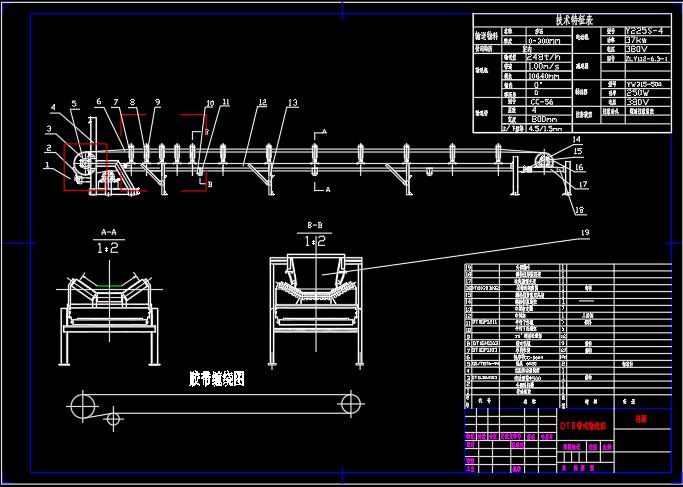

矿山机械设计毕业论文:矿用固定式带式输送机的设计含论文,CAD图纸9张
![矿用固定式带式输送机的设计[毕业论文+CAD图纸]](https://www.chilunren.com/wp-content/uploads/2021/02/1613445647-捕获.jpg)
矿用固定式带式输送机的设计[毕业论文+CAD图纸]
![矿用固定式带式输送机的设计[毕业论文+CAD图纸]](https://www.chilunren.com/wp-content/uploads/2021/02/1613445647-1111.jpg)
摘 要
本次毕业设计是关于矿用固定式带式输送机的设计。首先对胶带输送机作了简单的概述;接着分析了带式输送机的选型原则及计算方法;然后根据这些设计准则与计算选型方法按照给定参数要求进行选型设计;接着对所选择的输送机各主要零部件进行了校核。普通型带式输送机由六个主要部件组成:传动装置,机尾和导回装置,中部机架,拉紧装置以及胶带。最后简单的说明了输送机的安装与维护。目前,胶带输送机正朝着长距离,高速度,低摩擦的方向发展,近年来出现的气垫式胶带输送机就是其中的一个。在胶带输送机的设计、制造以及应用方面,目前我国与国外先进水平相比仍有较大差距,国内在设计制造带式输送机过程中存在着很多不足。
本次带式输送机设计代表了设计的一般过程, 对今后的选型设计工作有一定的参考价值。
关键词:带式输送机;选型设计;主要部件
Abstract
The design is a graduation project about the belt conveyor used in coal mine. At first, it is introduction about the belt conveyor. Next, it is the principles about choose component parts of belt conveyor. After that the belt conveyor abase on the principle is designed. Then, it is checking computations about main component parts. The ordinary belt conveyor consists of six main parts: Drive Unit, Jib or Delivery End, Tail Ender Return End, Intermediate Structure, Loop Take-Up and Belt. At last, it is explanation about fix and safeguard of the belt conveyor. Today, long distance, high speed, low friction is the direction of belt conveyor’s development. Air cushion belt conveyor is one of them. At present, we still fall far short of abroad advanced technology in design, manufacture and using. There are a lot of wastes in the design of belt conveyor.
Keyword: belt conveyor; Lectotype Design;main parts
设计任务书
题目:设计一台带速为1.0M/S,带宽为800MM的小型带式散状物料输送机。
原始数据:(1)运输物料:原煤
(2)水平输送距离:10m
(3)带速:1.0m/s
(4)带宽:800mm
一、 带式输送机基本原理
带式输送机是一种摩擦驱动以连续方式运输物料的机械。应用它,可以将物料在一定的输送线上,从最初的供料点到最终的卸料点间形成一种物料的输送流程。它既可以进行碎散物料的输送,也可以进行成件物品的输送。除进行纯粹的物料输送外,还可以与各工业企业生产流程中的工艺过程的要求相配合,形成有节奏的流水作业运输线。所以带式输送机广泛应用于现代化的各种工业企业中。
主要特点:
轻型皮带输送机的主要优点为工作可靠、管理方便、平稳无噪声、不损伤被输送物料、整个长度上都可以装料和卸料、输送量大、输送距离远、动力消耗低等特点。
技术参数
1.1 输送能力 500--5000千克/小时
1.2 带宽 400--1200毫米
1.3 倾斜度 0--25°
1.5 规格尺寸 机头、尾辊中心距X带宽X倾角
1.6 驱动电机功率 0.55--3千瓦
结构组成:
皮带输送机主要由机架、输送皮带、皮带辊筒、张紧装置、传动装置和卸料罩等组成。机架上装有皮带辊筒、托辊等,用于带动和支承输送皮带。机架两侧装有不锈钢挡板,挡板与输送皮带之间采用带密封,防止物料泄漏。
