摘要

通过强度计算分析，认为现有GW-40弯曲机的大部分零件有较大的设计裕量，需要改变个别零部件及电动机功率即可大幅度提高加工能力满足ф40钢筋的弯曲加工。还可升级为GW-50钢筋弯曲机。
GW-40型半自动钢筋弯曲机适用于弯曲Φ6-Φ40毫米钢筋之用，本机的传动机构采用全封闭式，变速杆换挡，可使工作盘得到两种转速，钢筋的弯曲角度由工作盘侧面的挡块调节，机械部分通过电器控制实现半自动。

关键词：钢筋弯曲机 始弯矩 终弯矩 主轴扭矩 控制设备

Steel bending machine’s Structure Design

Abstract

Strength Analysis by,that existing GW-40 Steel Bar Bender’s Most parts have a greater design margin, Need to change the motor power of individual components and processing capacity can be greatly improvedф40 Bending steel. Can also be upgraded to GW-50 steel bending machine.

GW-40 semi-automatic bending machine for bending steel Φ6-Φ40 mm steel used, the machine uses fully enclosed transmission, shift lever, the work can get two kinds of disk rotational speed, angle of bending steel plate by the work Side of the block adjustment, mechanical electrical control to achieve through the semi-automatic.

Keywords：Steel bending machine Moment before Final moments Spindle torque Control Equipment

目 录

1 绪论 1
1.1 国内外发展现状 1
1.2 概 述 1
2 钢筋弯曲机的结构设计 3
2.1 系统性能与参数 3
2.2 系统工作原理及框图 3
2.3 弯矩计算 4
2.3.1 工作状态 4
2.3.2 材料达到屈服极限时的始弯矩 5
2.4电动机选择 6
2.4.1. 电动机的介绍 6
2.4.2. 电机的选择原则 7
2.5轴承的选择 9
2.5.1 滚动轴承的选择 9
2.5.2 16008轴承的配合的选择 9
2.6控制设备的选择 9
2.6.1 变频器的概述 9
2.6.2 变频器的工作原理 10
2.6.3 变频器的类型选择 11
2.6.4 变频器容量的选择 12
2.6.5 技术参数 12
3 参数的计算 16
3.1 V带传动设计 16
3.2 第一级圆柱齿轮设计 19
3.2.1 选择材料 19
3.2.2 按接触强度进行初步设计 19
3.2.3 齿轮校核 21
3.2.4 齿轮及齿轮副精度的检验项目计算 23
3.3 第三级圆柱齿轮的设计 25
3.3.1 选择材料 25
3.3.2 按接触强度进行初步设计 25
3.3.3 校核齿轮 27
3.3.4 齿轮及齿轮副精度的检验项目计算 29
3.4 中间轴的设计 31
3.4.1 计算作用在轴上的力 31
3.4.2 计算支力和弯矩 31
3.4.3 对截面进行校核 34
3.4.4 中间轴的工作图 36
3.5 主轴设计 37
3.5.1 计算作用在轴上的力 37
3.5.2 计算支力和弯矩 37
3.5.3 对截面进行校核 39
4 钢筋弯曲机的建模与仿真设计 42
4.1 UG简介 42
4.2 主要零件造型 43
4.2.1 工作台 43
4.2.2 齿轮 43
4.2.3 轴 45
4.2.4 弯曲机三维模型的模拟装配 47
结论 51
参考文献 52
致 谢 53

1.绪论

1.1 国内外发展现状

我国工程建筑机械行业近几年之所以能得到快速发展，一方面通过引进国外先进技术提升自身产品档次和国内劳动力成本低廉是一个原因，另一方面国家连续多年实施的积极的财政政策更是促使行业增长的根本动因。受国家连续多年实施的积极财政政策的刺激，包括西部大开发、西气东输、西电东送、青藏铁路、房地产开发以及公路（道路）、城市基础设施建设等一大批依托工程项目的实施，这对于重大建设项目装备行业的工程建筑机械行业来说可谓是难得的机遇，因此整个行业的内需势头旺盛。同时受我国加入WTO和国家鼓励出口政策的激励，工程建筑机械产品的出口形势也明显好转。我国建筑机械行业运行的基本环境、建筑机械行业运行的基本状况、建筑机械行业创新、建筑机械行业发展的政策环境、国内建筑机械公司与国外建筑机械公司的竞争力比较以及2004年我国建筑机械行业发展的前景趋势进行了深入透彻的分析。

1.2概 述

钢筋弯曲机属于一种对钢筋弯曲机结构的改进。本实用新型包括减速机、大齿轮、小齿轮、弯曲盘面，其特征在于结构中：双级制动电机与减速机直联作一级减速；小齿轮与大齿轮啮合作二级减速；大齿轮始终带动弯曲盘面旋转；弯曲盘面上设置有中心轴孔和若干弯曲轴孔；工作台面的定位方杠上分别设置有若干定位轴孔。由于双级制动电机与减速机直联作一级减速，输入、输出转数比准确，弯曲速度稳定、准确，且可利用电气自动控制变换速度，制动器可保证弯曲角度。利用电机的正反转，对钢筋进行双向弯曲。中心轴可替换，便于维修。可以采用智能化控制。

当前我国正在大力发展基础建设及城市化建设,各种建筑耗费了大量的钢筋,其中箍筋加工的效率和质量是最难解决的问题之一,箍筋不仅使用量非常大,而且形状和尺寸变化复杂,尺寸精度要求高,箍筋的制做在原钢筋加工中是劳动强度大,人力物力消耗大,低效率,低质量保证的环节。随着我国建筑行业的快速发展，为了响应政府及各建筑单位对箍筋制做自动化技术的迫切要求，我们进行技术攻关改进工艺，终于在经过不懈的努力研制出自有专利技术的-----可调速钢筋弯曲机GW-40B

GW-40B钢筋弯曲试验机玉牌钢筋弯曲试验机-最新研制，装备完善，专利技术，十大名优，中国标准出版社《建筑用钢筋标准与规范汇编》推荐品牌 1、采用摆线针轮减速系统 2、单片机控制电器及精度，数显角度 3、独有可靠限位装置 4、增加防止钢屑、螺钉泄漏对设备危害措施 5、附件结构合理，零件更换简单 6、电动安全操控弯曲，工作噪音小，环境清洁 7、设计合理，装备完善，工艺先进，整机寿命长 8、主要型号：GW-50A GW-40C/B GW-25A（28） GW-40B型钢筋弯曲试验机系根据GB/T232-1999(eqvISO7438:1985)及GB1499-1998（neqISO6935-2:1991）的要求，对GW-40B,GW-40A进行了改进提高，从而替代原来GW-40、GW-40A等机型，该设备符合YB/T5126-93钢筋平面反向弯曲试验方法的要求。是一款价歉物美,经济实惠型产品。 （注：GW-40B型最大弯心轮径为5XΦ40=200，而GW-40C型为7XΦ40=280） 技术参数指标项目 技术指标弯曲钢筋直径范围 随机ф25-ф40可选ф6-ф2 钢筋正向弯曲角度 0°—180°内任意设定钢筋反向弯曲角度 0°—180°内任意设定工作盘转速 ＜2 r/min, 12°/S 辊心距离 205mm 工作盘直径 Ф580mm 电动机功率 1.5kw 随机配标准弯心套 一套（Ф25—Ф40）机器外形尺寸 960×780×1190(mm) 机器重量 1100kg。

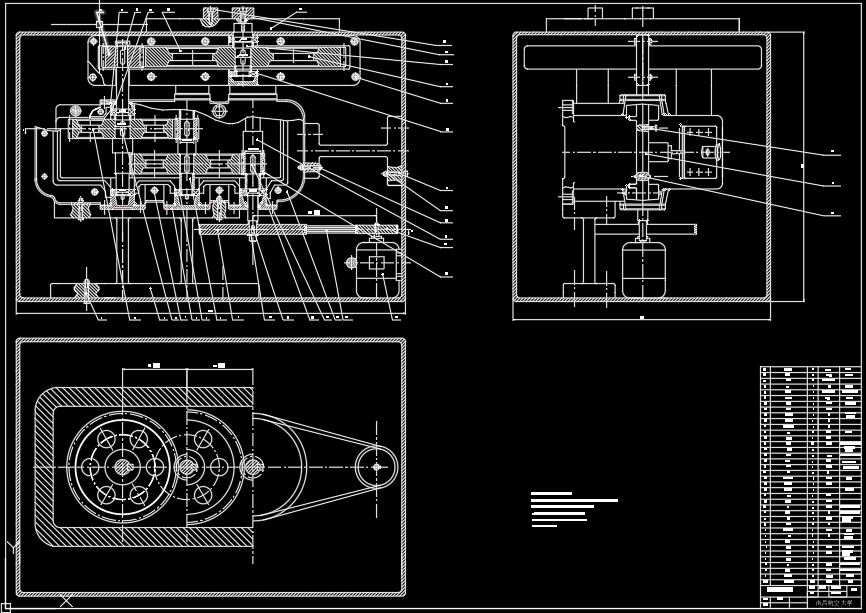

2.钢筋弯曲机的结构设计

2.1系统性能与参数

GW40型钢筋弯曲机适用于建筑行业弯曲Φ6—Φ40钢筋之用。

本机工作程序简单，弯曲形状一致，调整简单，操作方便，性能稳定，它能将Q235Φ40圆钢或Φ8—Φ32螺纹钢筋弯曲成工程中所需要的各种形状。
