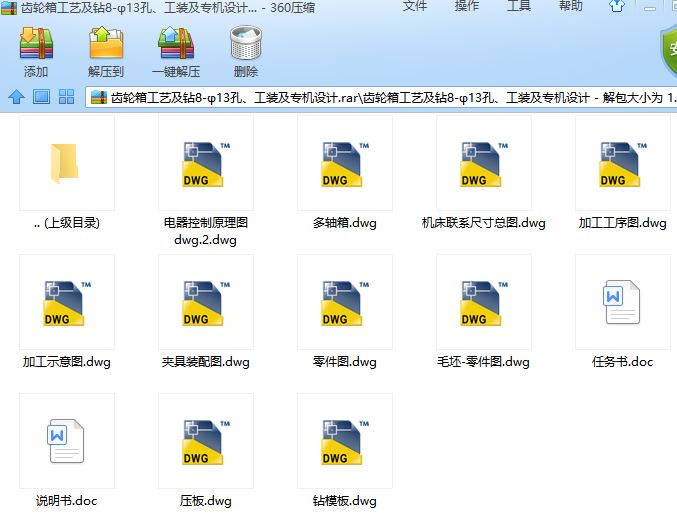

夹具设计毕业论文:齿轮箱工艺、钻8- 13 孔工装及专机设计含论文,CAD图纸

齿轮箱工艺、钻8-13孔工装及专机设计[毕业论文+CAD图纸]

齿轮箱工艺、钻8-13孔工装及专机设计[毕业论文+CAD图纸]

齿轮箱工艺、钻8-13孔工装及专机设计[毕业论文+CAD图纸]

一、零件分析

1.零件的作用

2.零件的工艺分析

由零件图可知,其材料为HT200。该材料具有较高的强度、耐磨性、耐热性及减振性,适用于承受较大应力、要求耐磨的零件。

该零件的主要加工面为N面、A面、B面、R面和2- H7、2- 和 的孔。

N面是作为定位基准,2- H7和2- 的尺寸精度、两孔距尺寸精度为 。影响齿轮的啮合与传动,从而减少了齿轮的工作寿命。因此,在加工它们时,最好能在一次装夹下将两孔同时加工出来。

孔的尺寸精度,与B面的平行度0.02mm,与A面的垂直度0.02mm,A面相对于R面的平行度0.06, 400H8和 294H7的孔与 孔的同轴度为0.06mm。因此,在加工是三孔一定要在相同的条件下加工。这样才能提高精度符合精度要求。

由参考文献⑤中有关面和孔加工的经济精度及机床能达到的位置精度可知,上述要求是可以达到的,零件的结构工艺性也是可行的。

二、毛坯制造方法的选择与毛坯设计

根据零件材料确定毛坯为铸件。又由任务书已知零件的生产纲领为20000件/年。可知其生产类型为大批生产。毛坯的制造方法选用砂型机器造型。又由于箱体的内腔及 400H8、 294H7、2- H7和2- 等孔均需铸出。故还应安放型心。此外,为消除残余应力,铸造后应安排人工时效。由参考文献⑤表2.3-6,该种铸件的尺寸公差等级CT为8~10级,加工余量等级MA为G级。故取CT为10级,MA为G级。

毛坯的技术要求:

1.铸件应符合JB/T6431-92《容积式压缩机灰铁铸件技术条件》的要求。

2.铸件不应有砂眼、裂纹、夹沙、气孔疏松等。影响强度和使用的铸件铸造缺陷存在。

3.铸件的硬度170~241HB。

4.未注铸造圆角为R2~R10。

5.铸件应进行时效处理。

6.不加工表面涂防锈漆。

参考文献⑤表2.3-5,用查表法确定各表面的总加工余量如表2-1所示。

表2-1 各加工表面的总余量

加工表面 基本尺寸(mm)

加工余量等级 加工余量数值(mm) 说 明

N面

397 G 6 底面,单侧加工(取上行数据)

R面 110 G 4 侧面,单侧加工(取上行数据)

Q面 230 G 5 侧面,单侧加工(取上行数据)

A面 113 G 4 侧面,单侧加工(取上行数据)

194 194 G 4 双侧加工

由参考文献⑤表2.3-9可得铸件主要尺寸的公差,如表2-2所示。

表2-2 主要毛坯尺寸及公差 (mm)

主要面尺寸 零件尺寸 总余量 毛坯尺寸 公差CT

N面尺寸 397 6 403 4.4

R面尺寸 110 4 114 3.6

Q面尺寸 230 5 235 4

A面尺寸 113 4 117 3.6

三、工艺规程设计

1.定位基准的选择

粗基准的选择:考虑到以下几点要求,选择箱体零件的不需加工的面作为粗基准(即齿轮箱体的顶面)。第一,在保证各加工面均有加工余量的前提下,使重要加工孔的加工余量尽量均匀;第二,装入箱体内的旋转零件(如齿轮)与箱体内壁有足够的空隙;第三,要保证定位准确、夹紧可靠;第四,粗基准不得重复使用。

精基准的选择:齿轮箱的N面和2- 20的孔即是定位基准,又是设计基准,用它们作为精基准,能使加工遵守“基准重合”的原则,实现箱体零件“一面两孔”的典型定位方式;其余各面和孔的加工也能用它定位,这样使工艺路线遵守了“基准统一”的原则。此外,N面的面积较大,定位比较稳定,夹紧方案也比较简单、可靠、操作方面。

最先进行机械加工的表面是N面,这是可用的定位夹紧方案如下:

以齿轮箱的上表面作为粗基准,来粗铣N面,齿轮箱的上表面作为定位基准,限制了三个自由度,分别是一个移动两个转动,这是不完全定位,对于粗铣N面来说已经完成定位。使用夹具夹紧,这种方案适合于大批大量的生产类型。

2.组合机床工艺方案的拟订

拟订专用机床工艺方案的一般步骤如下。

2.1 分析、研究加工要求和现场工艺

在制定组合机床工艺方案时,首先要分析、研究被加工零件,如被加工零件的用途及其结构特点,加工部位及其精度、表面粗糙度、技术要求及生产纲领。深入现场调查分析零件的加工工艺方法,定位和夹紧方式,所采用的设备、刀具及切削用量,生产率情况及工作条件等方面的现行工艺资料,以便制定出切合实际的合理工艺方案。

本设计所加工的是用于压缩机中的齿轮箱,属于箱体类零件,其结构不是很复杂,加工不是很困难。我所加工的是一个侧面上的8个直径为13mm的通孔属于普通级别,生产纲领是2万件/年,单班制,属于大批大量生产。因此可以采用组合机床来进行生产。考虑到大批大量生产,应设计专用钻夹具来完成,因为是工业生产,要求操作简单迅速,故采用较简单的手动夹紧方式。

2.2 定位基准和夹压部位的选择

正确选择定位基准和夹紧部位时保证加工精度的重要条件。

本设计采用一面两孔的定位方案来保证此钻孔,则选择2-Φ20的孔和其所在的上顶面平面作为定位基准。它们又是设计基准,用他们做定位基准,能使加工遵循“基准重合”的原则,保证工艺基准和设计基准的重合。实现箱体零件“一面两孔”的典型定位方式。夹紧位置选择在有足够的夹紧力下箱体产生变形最小的部位。

2.3 影响工艺方案的主要因素

(1) 加工的工序内容和加工精度:我所加工的是钻孔和攻丝,其没有具体的公差要求,综合考虑只有位置公差的影响。这是制定机床工艺方案的主要依据。

(2) 被加工零件的特点

工件材料及硬度: 材料HT200,硬度170~241HB

加工部位的构造形状: 8个直径为13mm的通孔。

工件的刚性:满足要求。

零件的生产批量: 生产纲领是2万件/年,单班制。

使用厂后方车间的制造能力:可以胜任。

2.3切削用量的确定

在组合机床工艺方案确定过程中,工艺方法和关键工序的切削用量选择十分重要。切削用量选择是否合理,对组合机床的加工精度、生产率、刀具耐用度、机床的结构型式即工作可靠性均有较大的影响。

2.3.1组合机床切削用量选择的特点、方法及注意问题

1、组合机床切削用量选择的特点

(1) 组合机床常采用多刀多刃同时切削,为尽量减少换刀时间的消耗,保证机床的生产率及经济效果,选用的切削用量应比通用机床单刀加工时低30%左右。

(2)、组合机床通常用动力滑台来带动刀具进给。因此,同一滑台带动的多轴箱上所有刀具(除丝锥外)的每分钟进给量相同,即等于滑台的工进速度。

2.3.2 组合机床切削用量选择方法及应注意的问题

目前常用查表法,参照生产现场同类工艺,必要时经工艺试验确定切削用量。组合机床加工孔、平面及螺纹的常用切削用量都要查一般的手册。确定切削用量时用注意以下问题。

1)应尽量做到合理使用所有刀具,充分发挥其使用性能。

2)复合刀具切削用量选择应考虑刀具的使用受命。

3)多轴镗孔主轴刀头均需定向快速进退时(刀头处于同一角度位置进入或退出工件孔),各镗轴转速应相等或成整数倍。

4)选择切削用量时要注意既要保证生产批量要求,又要保证刀具一定的耐用度。

5)确定切削用量时,还需考虑所选动力滑台的性能。

3.制定工艺路线

根据各表面加工要求和各种加工方法能达到的精度要求,确定各表面的加工方法如下:N面:粗铣—精铣;A面、R面、Q面:粗铣—精铣;2- 70H7、2- 184、 294H7、 400H8、 80K6孔:粗镗—精镗;凸台面:粗铣;螺纹孔:钻孔—攻螺纹。

根据先面后孔、先主要表面后次要表面和先粗加工后精加工的原则,将N面、A面、Q面、R面和2- 70H7、2- 184、 294H7、 400H8、 80K6孔的粗加工放在前面,精加工放在后面,每一阶段中又首先加工N面,然后在镗孔;A面、Q面、R面上的孔或螺纹孔在次要的表面上加工。
