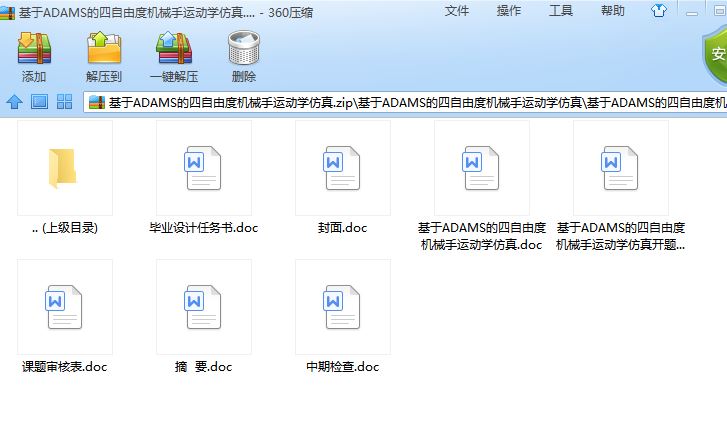

机械设计论文:基于ADAMS的四自由度机械手运动学仿真含毕业论文、任务书、开题报告

基于ADAMS的四自由度机械手运动学仿真[毕业论文+开题报告]

摘 要

本文拟在用多体系统动力学软件ADAMS对四自由度机械手进行仿真分析。首先介绍机械手研究背景，研究现状及发展趋势，阐明研究意义。接着介绍三维实体建模软件Pro/E，了解其建模过程和建模方法，从而为实体建模打下基础，接着运用Pro/E建立四自由度机械手的实体模型，并导入ADAMS对其进行仿真分析，包括首部末端位移曲线图。接着进行运动学分析，并给出结论。

关键词：Pro/E,ADAMS,机械手,运动学仿真

Abstract

This article plans to use multibody system dynamics software ADAMS to carry on the simulation analysis to the four degrees-of-freedom manipulators. First introduced that the manipulator studies the background, the research present situation and the trend of development, the exposition research significance. Then introduction three dimensional entity modelling software Pro/E, understands its modelling process and the modelling method, thus builds the foundation for the entity modelling, then establishes the four degrees-of-freedom manipulator's full-scale mockup using Pro/E, and inducts ADAMS to carry on the simulation analysis to it, including the first terminal displacement diagram of curves. Then carries on the kinematic analysis, and gives the summary.

Keywords: Pro/E, ADAMS, Manipulator, Kinematics Simulation

目 录

1 引言 1
1.1工业机械手研究现状 1
1.2 工业机械手的功能及应用 1
1.3本文研究内容及研究意义 3
2工程机械仿真简介 3
2.1 概述 3
2.2工程机械仿真的思想、内容和特点 3
2.3 参数化设计概念 4
2.4 工程机械零部件参数化仿真设计 4
3 PRO/E功能介绍 5
3.1引言 5
3.2 PRO/E对三维模型的处理 5
3.2.1 Pro/E的三维模型创建功能 5
3.2.2 Pro/E建模的一般过程 6
3.2.3 利用族表实现零件系列化设计 6
3.3 PRO/E的特点及产品外观造型设计 6
4 ADAMS功能介绍 9
4.1 ADAMS概述 9
4.2 ADAMS基本功能 9
4.3 ADAMS和PRO/E之间的数据转换 11
5仿真分析 12
5.1 仿真流程图 12
5.2模型建立 13
5.2.1利用Pro/E建立机构模型 13
5.2.2 ADAMS仿真模型等效转换 14
5.3 ADAMS仿真 15
5.3.1仿真设置 15
5.3.2仿真结果 15
6 运动学分析 17
6.1 建立坐标系 17
6.2 运动学分析 17
7结束语 19
参考文献 20
致谢 21

1 引言

1.1工业机械手研究现状

随着机器人研究的不断深入和机器人领域的不断发展，机器人仿真系统在机器人设计和研究方面，发挥着重要的作用，它可应用于机器人的许多方面，已成为机器人学的一个重要分支。例如：可帮助研究人员了解机器人工作空间的形态及极限；还能帮助研究人员了解机器人工作空间的形态与合理性；可用于分析检验轨迹规划和作业规划的正确性与合理性；可为离线编程技术的研究提供一种极为有效的验证手段；可以用于实时检测机器人与作业环境之间的碰撞与干涉以保证整个生产单元的安全等。此外，仿真技术还可以帮助用户选择适合特定作业环境的机器人类型。

机械手是近年来发展起来的综合学科。它集中了机械工程、电子工程、计算机工程、自动控制工程以及人工智能等多种学科的最新科研成果，代表了机电一体化的最高成就，是目前科技发展最活跃的领域之一。

工业机械手的性能，要求不断提高工作精度和作业速度，增加机构的自由度，提高通用性和灵活性，同时还要求降低成本，控制简单，安全可靠。因此，工业机械手的研究处于机械手研究的前沿。

多自由度机械手已经得到了广泛的研究，但自由度较少的工业机械手，以其造价低廉、结构紧凑、刚度高、定位精度高、响应速度快、实用性强等优势，有极高的性价比，在实际工业市场得到了广泛的应用。水平多关节工业机械手由于精度高、运动速度快，串联四自由度导致其靠后的驱动电机和传动系统都位于运动着的臂上，导致系统惯性增加，系统动力性能恶化；又由于串联机构求正解较容易，而求逆解则较困难，因此运动学与动力学计算困难，导致在设计中必须放宽各种设计参数；还因为机器较重，并进一步导致驱动部分变大，系统响应速度降低，大型驱动部分难以取得较高的精度。

1.2 工业机械手的功能及应用

机械手是工业自动控制领域中经常遇到的一种控制对象。机械手可以完成许多工作，如搬物、装配、切割、喷染等等，应用非常广泛。

在现代工业中，生产过程中的自动化已成为突出的主题。各行各业的自动化水平越来越高，现代化加工车间，常配有机械手，以提高生产效率，完成工人难以完成的或者危险的工作。可是在机械工业中，加工、装配等生产很大程度上不是连续的。据资料介绍，美国生产的全部工业零件中，有75%是小批量生产；金属加工生产批量中有四分之三在50件以下，零件真正在机床上加工的时间仅占零件生产时间的5%。从这里可以看出，装卸、搬运等工序机械化的迫切性，工业机械手就是为实现这些工序的自动化而产生的。目前在我国机械手常用于完成的工作有：注塑工业中从模具中快速抓取制品并将制品传送到下一个生产工序，机械手加工行业中用于取料、送料，浇铸行业中用于提取高温熔液等等。下面具体说明机械手在工业方面的应用。

(1) 建造旋转零件（转轴、盘类、环类）自动线

一般都采用机械手在机床之间传递零件。国内这类生产线很多，如沈阳永泵厂的深井泵轴承体加工自动线（环类），大连电机厂的4号和5号电动机加工自动线（轴类），上海拖拉机厂的齿坯自动线（盘类）等。加工箱体类零件的组合机床自动线，一般采用随行夹具传送工件，也有采用机械手的，如上海动力机厂的气盖加工自动线转位机械手。

（2）在实现单机自动化方面

各类半自动车床，有自动加紧、进刀、切削、退刀和松开的功能，但仍需人工上下料；装上机械手，可实现全自动化生产，一人看管多台机床。目前，机械手在这方面应用很多，如上海柴油机厂的曲拐自动车床和座圈自动车床机械手，大连第二车床厂的自动循环液压仿行车床机械手，沈阳第三机床厂的Y38滚齿机械手，青海第二机床厂的滚铣花键机床机械手等。由于这方面的使用已有成功的经验，国内一些机床厂已在这类产品出厂时就附上机械手，或为用户安装机械手提供条件。如上海第二汽车配件厂的灯壳冲压生产线机械手（生产线中有两台多工位机床）和天津二注塑机有加料、合模、成型、分模等自动工作循环，装上机械手的自动装卸工件，可实现全自动化生产。目前机械手在冲床上应用有两个方面：一是160t以上的冲床用机械手的较多，如沈阳低压开关厂200t环类冲床磁力起重器壳体下料机械手和天京拖拉机厂400t冲床的下料机械手等；二是用于多工位冲床，用作冲压件工位间步进轻局技术研究所制作的120t和40t多工位冲床机械手等。

（3）铸、锻、焊热处理等热加工方面

模锻方面，国内大批量生产的3t、5t、10t模锻锤，其所配的转底炉，用两只机械手成一定角度布置在炉前，实现进出料自动化，上海柴油机厂、北京内燃机厂、洛阳拖拉机厂等已有较成熟的经验。

1.3本文研究内容及研究意义

本文所介绍的方法是使用Pro/Engineer 进行3D 建模，并使用ADAMS 进行运动学和动力学仿真。在机械手的设计过程中，使用计算机模拟计算实际机械手的运动与受力特征，指导3D 设计过程的方法，可以降低机械手的开发周期，降低了机械手的开发成本；机械手的运动学仿真，还具有进行样机试验无法比拟的其他优势，包含可以准确预测机械手的下一步的运动过程，通过更改机械手的控制算法，可以降低机械手的能耗、反应时间，而且还具有及时改进设计参数、再次进行仿真、避免重复的实物建造等一系列降低费用、缩短开发周期的优点。

2工程机械仿真简介

2.1 概述

建国以来，工程机械行业从无到有，从弱到强，走过了波澜壮阔的60年风雨历程，为我国的现代化建设做出了重要贡献。工程机械行业已经成为我国工业领域在自主创新、品牌建设、出口创汇等方面的典范，涌现了一批在国内外有影响力的人物、企业、品牌。

2.2工程机械仿真的思想、内容和特点

工程机械是否具有优良品质、使用性能和可靠性水平，取决于采用先进的设计理论和方法手段产生的优化的零部件及机器整体的结构形状。工程机械仿真设

计的基本思想、 内容是： 建立以机器的技术经济效益综合评价指标为优化准则， 在相似的使用条件下，从结构尺寸相似的现有机器产品系列中筛选出技术经济指标和效益指标最优的机器作为样机，然后根据描述机器技术形态和工作过程的数学方程，运用相似理论推导出设计机器与样机参数间的相似公式，利用计算机进行计算和处理，迅速将优化样机参数换算到要设计的机器上，并根据所得新机器的主要参数和样机的结构与图形，绘制出设计机器的图纸。仿真设计的特点主要是理论性强、速度快、费用低，是工程机械研制新机器的良好途径，它不仅对提高机器的开发速度，保证设计质量有良好的实用价值，而且对引进机器设备的仿制及系列化具有重要作用。

2.3 参数化设计概念

参数化设计是一种使用重要几何参数快速构造和修改几何模型的造型方法。采用参数化模型，通过调整参数来修改和控制几何形状，从而自动实现产品的精确造型。这些重要的几何参数包括控制形体大小的尺寸和定位形体的方向矢量等。

参数化技术以约束为核心，是一种比约束自由造型技术更新颖、更好的造型
