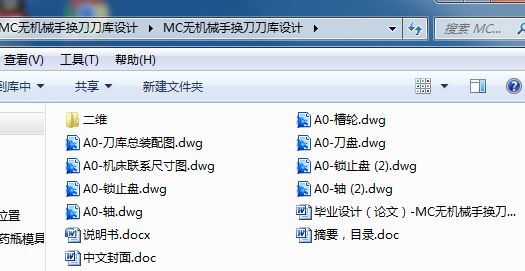

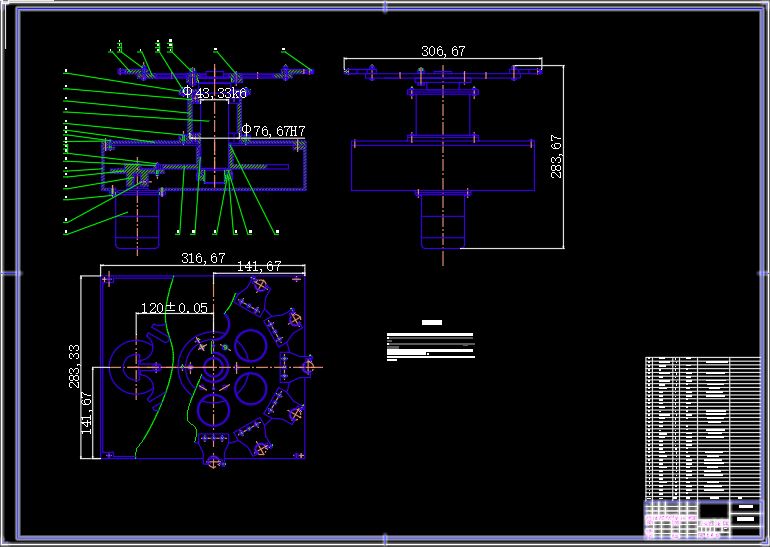

MC无机械手换刀刀库设计[毕业论文+CAD图纸]

机械设计毕业论文:MC无机械手换刀刀库设计含论文,CAD图纸

MC无机械手换刀刀库设计[毕业论文+CAD图纸]

摘 要

随着数控技术的发展和普及，加工中心的作用越发突显它的重要性。为进一步提高数控机床的加工效率，数控机床正向着工件在一台机床一次装夹即可完成多道工序或全部工序加工的方向发展，因此出现了各种类型的加工中心机床，如车削中心、镗铣加工中心、钻削中心等等。这类多工序加工的数控机床在加工过程中要使用多种刀具，因此必须有自动换刀装置，也就是所说的刀库，以便选用不同刀具，完成不同工序的加工工艺。自动换刀装置应当具备换刀时间短、刀具重复定位精度高、足够的刀具储备量、占地面积小、安全可靠等特性。

本论文是开发设计出一种体积小、结构紧凑、价格较低、生产周期短的小型立式加工中心无机械手换刀刀库。首先介绍了国内外加工中心研究现状及发展趋势，阐明了本课题研究的目的、意义。然后进一步介绍本小型加工中心刀库总体结构和各部件方案的选择，并在此基础上进行了小型加工中心刀库的机械结构的设计计算，主要包括刀盘部件设计（含刀盘，夹块，刀爪），刀库转动定位机构设计（含转臂，槽轮，滚子，锁止盘），刀库总体机构设计（含轴承套，轴，箱盖，箱体）刀库移动部分设计。

关键词：数控系统 加工中心 刀库

目录

摘要……………………………………………………………………………I
1 绪论…………………………………………………………………………1
1.1 国内外的研究现状和发展趋势…………………………………………1
1.1.1 当前世界NC机床的研究现状……………………………………1
1.1.2 我国数控机床产业的发展状况……………………………………2
1.1.3 加工中心的发展动向………………………………………………3
1.1.4 我国数控机床研究存在的问题……………………………………3
1.2 加工中心概论……………………………………………………………3
1.2.1 自动换刀系统产品化的意义和前景………………………………4
1.3 本论文研究的目的和意义………………………………………………5
1.4 本论文完成的主要工作…………………………………………………5
2 总体方案的设计……………………………………………………………6
2.1 运动方案的设计…………………………………………………………6
2.1.1 运动数目的确定……………………………………………………6
2.1.2 运动方案的确定……………………………………………………6
2.2 功能部件的设计方案……………………………………………………6
2.2.1 主传动系统…………………………………………………………7
2.2.2 进给伺服系统………………………………………………………8
2.2.3自动换刀系统………………………………………………………8
2.2.4 基础部件……………………………………………………………9
2.2.5 数控系统……………………………………………………………10
2.2.6 辅助装置……………………………………………………………10
2.3 总体布局…………………………………………………………………11
2.4 主要技术参数……………………………………………………………11
2.5 小结………………………………………………………………………12
3 刀库的设计…………………………………………………………………13
3.1 刀库的结构设计…………………………………………………………13
3.1.1 刀库主要参数的确定………………………………………………13
3.1.2 刀盘部分的设计……………………………………………………13
3.1.3 刀库转动定位机构的设计…………………………………………13
3.1.4 轴的设计……………………………………………………………16
3.1.5 滚动轴承的选择计算………………………………………………18
3.1.6 键的选用与计算……………………………………………………19
3.1.7 刀库的支承部分的设计……………………………………………19
3.2 刀库移动部分的设计……………………………………………………20
3.2.1 刀库支承横梁和导轨的设计………………………………………20
3.2.2 刀库移动丝杠和电机的选择………………………………………21
3.3 刀库、横梁的安装………………………………………………………21
3.4 小结………………………………………………………………………21
结论………………………………………………………………………………22
致谢………………………………………………………………………………23
参考文献…………………………………………………………………………24

1 绪 论

随着科学技术的发展，世界先进制造技术的兴起和成熟，而对作为现代制造业非常重要的加工中心提出了更高的要求，超高速切削、超精密加工等技术的应用，对加工中心的组成部分提出了更高的性能指标。

加工中心是一种综合加工能力较强的数控加工设备，工件一次装夹后能完成较多的加工工序，加工精度较高，就中等加工难度的批量工件，其效率是普通设备的5～10倍，特别是它能完成许多普通设备不能一次完成的加工。加工中心对形状较复杂，精度要求高的单件加工或中小批量多品种生产更为合适，特别是对于必需采用工装和专用设备来保证产品质量和效率的工件，采用加工中心加工，可以省去工装和专机。这为新产品的研制和改型换代节省大量的时间和费用，从而使企业具有较强的竞争力。然而目前国内外加工中心的生产厂家设计生产的加工中心大多是大、中型零件的加工。

加工中心有多种形式，常见的有盘式、链式两种刀库。盘式结构中,刀具可以沿着主轴的轴向、径向、斜向按放，刀具轴向的安装的结构最为紧密，但为了换到时与主轴同向，有的刀具库中刀具需要在换刀位作90度翻转。在刀库容量较大时，为在存放方便的同时保持结构紧凑，可采用弹仓式结构，目前大量的刀库安装在机车立柱的顶面或侧面，在刀库较大时，也有安装在专门的地基上，以隔离刀库转动造成的震动。

链式刀库存放刀具容量比盘式大，结构比较灵活，可以采用加长链带方式加大刀库容量，也可以采用链带折叠回绕的方式提高空间利用率，在需要刀具容量较大时，还可以采用多链带结构。

1.1 国内外的研究现状和发展趋势
