压燃式发动机油管残留测量装置设计[毕业论文+CAD图纸]

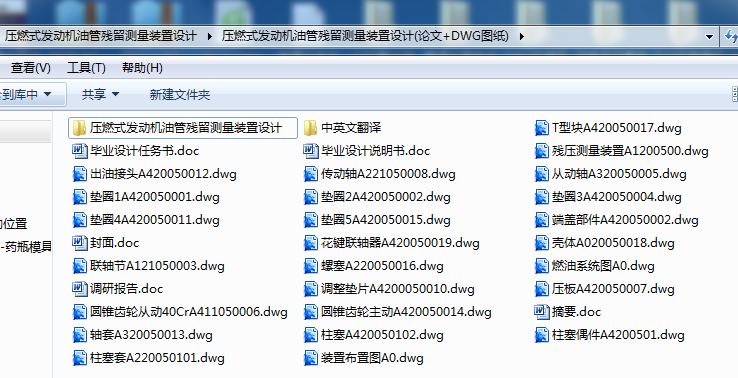

机械设计毕业论文：压燃式发动机油管残留测量装置设计含论文，CAD图纸，任务书，翻译

压燃式发动机油管残留测量装置设计[毕业论文+CAD图纸]

摘 要

随着电子技术的发展，汽车电子化程度不断提高，通常的机械系统已经难以解决某些与汽车功能要求有关的问题，而被电子控制系统代替。传感器的作用就是根据规定的被测量的大小，定量提供有用的电输出信号的部件，亦即传感器把光、时间、电、温度、压力及气体等的物理、化学量转换成信号的变换器。传感器作为汽车电控系统的关键部件，它直接影响汽车的技术性能的发挥。目前，普通汽车上大约装有10-20只传感器，高级豪华轿车则更多，这些传感器主要分布在发动机控制系统、底盘控制系统和车身控制系统中。

关键词 传感器，信号，转换，控制

ABSTRACT

With the development of electronic technology, automotive electronics increased degree of the normal mechanical systems have been difficult to resolve some of the functional requirements of the auto-related issues, and the electronic control system was replaced. Sensor is the role of measurement in accordance with the provisions of the size, provide a useful, quantitative output signal components, That is, the optical sensor, time, electricity, temperature, pressure and gas, such as physical, chemical conversion of the signal converter. Sensor as a motor control system, the key components, which directly affects the vehicle's technical performances of the play. At present, about ordinary car with only 10-20 sensors, luxury cars are more advanced, these sensors are mainly located in the engine control systems, chassis control systems and body control system.

Key words Sensors, signal, conversion, control

目 录

第一章 绪论 1
1.1设计目的 2
1.2压燃式发动机的燃料喷射装置概述 2
1.3喷油过程 4
1.4几何供油规律和喷油规律的定义： 5
1.5喷油器总成 5
第二章 压燃式发动机油管残留测量装置的设计 7
2.1压燃式发动机油管残留测量装置控制系统概述 7
2.2压燃式发动机油管残留测量装置的原理 11
2.3压燃式发动机油管残留测量装置相位调整 11
2.4压燃式发动机油管残留测量装置测量线路 11
2.5压燃式发动机油管残留测量装置试验结果分析 15
2.6压燃式发动机油管残留测量装置校验压电压力传感器 16
2.7压燃式发动机油管残留测量装置相关油管嘴端压力与针阀体压力室压力 16
第三章 机械传动选用及设计计算 18
3.1圆锥齿轮的计算 18
3.2主传动轴的相关概算 20
3.3花键联轴器的计算 20
3.4.压力波动的分析 22
3.5.燃油的可压缩性 22
3.6.管路的容积变化 23
3.7.管路中的压力波动 23
3.8. 喷油泵的参数选择及其对柴油机性能的影响 24
3.9.喷油泵的速度特性校正 26
3.10可变减压容积 27
3.11.可变的减压作用 27
3.12.高压油管 27
3.13.压燃式内燃机异常喷射现象 28
3.14二次喷射 29
3.15稳定喷射 30
第四章 测试精度 31
第五章 设计小结 35
致 谢 36
参 考 文 献 37

第一章 绪论

测试的基本任务是获取有用的信息。首先是检测出被测对象的有关信息，然后加以处理，最后将其结果提供给观察者或输入其他信息处理装置、控制系统。因此，测试技术是属于信息科学范畴，是信息技术三大支柱（测试控制技术、计算技术和通信技术）之一。

测量是以确定被测物属性量值为目的的全部操作。测试技术具有试验性质的测量，或者可理解为测量和试验的综合。人类在从事社会生产、经济交往和科学研究活动中，都与测试技术息息相关。

测试是人类认识客观世界的手段，是科学研究的基本方法。科学的基本目的在于客观地描述自然界。科学定律是定量的定律。科学探索需要测试技术，用准确而简明的定量关系和数学语言来表述科学规律和理论也需要测试技术，检验科学理论和规律的正确性同样需要测试技术。可以认为精确的测试是科学的根基。

在工程技术领域中，工程研究、产品开发、生产监督、质量控制和性能试验等，都离不开测试技术。特别近代工程技术广泛应用着的自动控制技术已越来越多的运用测试技术，测试装置已成为控制系统的重要组成部分。甚至在日常生活用具，如汽车、家用电器等方面也离不开测试技术。

测量是人类认识和改造物质世界的重要手段之一。通过测量，人们可以对客观事物获得数量的概念，通过归纳和分析，总结出规律。为了进行测量，必须规定一些标准单位，如在国际单位制中，规定长度的单位为米，时间的单位为秒，质量的单位为千克，电流强度的单位为安培等等。所谓测量是借助仪器把待测物理量的大小用某一选定的单位表示出来，其倍数即为物理量的数值。测量值应该由数值和单位组成。
总之，测试技术已广泛的应用于工农业生产、科学研究、国内贸易、国防建设、交通运输、医疗卫生、环境保护和人民生活的各个方面，起着越来越重要的作用，成为国民经济发展和社会进步的一项必不可少的重要基础技术。因而，使用先进的测试技术也成为经济高度发展和科技现代化的重要标志之一。

根据获得测量结果的方法不同，测量可分成两大类：

1.直接测量

能够利用仪器直接读出物理量的测量值的测量称为直接测量，相应的物理量称为直接测量量。例如，用电压表测量电压，用温度计测量温度等。
