摘 要

和面机实际上是一种搅拌机，其作用是进行面团的调制，既将各种原、辅料加水搅拌，调制成即符合质量要求，又适合机械加工成形的面团，主要用于面包、饼干、糕点、膨松食品、夹馅饼等食品和淀粉和谷朊粉生产的面团调制。

传统的和面机一般是在一根轴上安装几片浆叶，按主轴的安装形式，可分为立式和卧式两种，立式和面机对面团的拉伸作用较强，适应于调制韧性面团，卧式和面机对面团的拉伸作用较弱。适用于调制酥性面团。而卧式和面机主要是指搅拌容器轴线与搅拌器回转轴线都处于水平位置，它的特点是，结构简单，制造成本低，卸料清洗方便，所以在食品加工中，如面包、饼干、糕点及一些饮食行业的面食中得到了广泛的应用。

在我国国内的和面机产品中，其工作方式大都为间歇式的，这种和面机工作时要人工投料（主料、副料及加水），每个工作周期，要手动控制电动机的启动和停止，电动机频繁启动。用这种和面机，在工作中操作人员劳动强度大，需要专人操作和面机，主料、副料及加水量比例难以正确控制，稳定性差，和面程度也难以控制一致，这些都影响面团的性能的稳定，会影响到最终产品的稳定性，会影响到整个生产线的工作效能。

我们所设计新型的目的在于针对现有技术的不足，提供一种单轴式自动和面机，能实现连续自动和面作业。淀粉和谷朊粉生产线配用这种和面机，可提高淀粉和谷朊粉生产线自动化程度。单轴式自动和面机面向淀粉和谷朊粉生产线中下一个工序熟化机供料，可实现淀粉和谷朊粉生产线主机部分的平面化布置，减少建厂投资，操作方便，有利于提高淀粉和谷朊粉生产线的工作效能。

关键词 淀粉 和面机

目 次

1 引言 ------------------------------------------------（1）
1.1毕业设计的选题依据---------------------------------------（1）
1.2毕业设计的主要改进----------------------------------------（2）

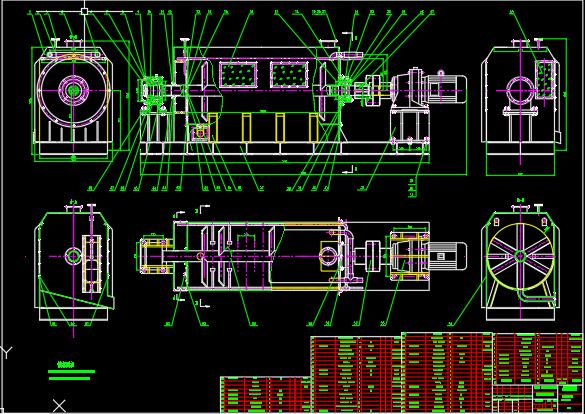

2 设备概述------------------------------------------------ （4）
2.1主要结构及工作原理-----------------------------------------（4）
2.2主要技术----------------------------------------------（5）
3 设计计算-------------------------------------------（6）
3.1轴的基本设计及计算------------------------------------（6）
3.2轴上键的基本设计及计算--------------------------------（9）
4 减速机的选择------------------------------------------（9）
4.1减速机功率计算--------------------------------------（10）
4.2 减速机型号的选择--------------------------------------（10）
5 联轴器的选择----------------------------------------（12）
6 轴承的选择---------------------------------------------（14）
6.1轴承的选择----------------------------------------（14）
6.2轴承的组合结构设计---------------------------------（15）
7 使用注意事项----------------------------------------（16）
7.1和面的基本原理和工艺要求--------------------------------（16）
7.2影响和面效果的因素-----------------------------------（16）
7.3和面机的操作方法-------------------------------------------（16）
7.4使用注意事项----------------------------------------------（17）
结束语---------------------------------------------------------（18）
致谢---------------------------------------------------（19）
参考文献---------------------（20）

1 引言

1.1 毕业设计的研究方法和选题依据

本设备是针对目前国内小麦淀粉和谷朊粉的加工工艺过程，参照国外小麦淀粉的先进生产工艺设备而改进的用来更加快捷和方便地加工小麦淀粉和谷朊粉的设备。

小麦淀粉在食品、冷饮、 轻工、纺织、制药、造纸等行业中有着广泛的应用。

1：食品行业。主要应用于火腿肠、粉丝、雪糕、果冻等产品中。以及用于味精、麦精粉、可食性包装膜、水解及发酵工业产品中。

2：纺织行业。小麦淀粉特别适合于纤维工业，尤其是织布、浆纱、整理和染色用糊。

3：造纸行业。小麦淀粉在造纸行业用量比较大，主要用作潮湿部分的粘结剂、表面涂层、施胶和制造瓦楞纸的粘合剂。

4：医药行业。主要用作制片剂、稀释剂等。

5：淀粉深加工业。生产糊精、氧化酯、淀粉醚、淀粉糖等产品。

6：其他行业。在其他行业可用于制焊条、铸造的砂型、炭精棒成型和干电池等。

谷朊粉是从小麦中直接分离出来的高蛋白聚合物，蛋白质含量为75~80%，脂肪含量为1.0~1.25%，吸水率为150~200%，吸水后的湿面筋保持了原有的自然活性及天然物理状态，具有粘性、弹性、延伸性、薄膜成型性和吸脂乳化性。

谷朊粉是粮食工业、食品工业和饲料工业理想的天然添加剂。广泛应用于生产面包粉、方便面粉、饺子粉、挂面粉等专用粉中，用于改善专用粉的烘焙品质、蒸煮品质、食用品质和营养价值。食品工业用其制成营养、保健、方便于一体的各类食品，如水面筋、油面筋、烤麸、古老肉、素鸡、罐头、火腿肠等，饲料工业用于生产高档水产品如螃蟹、鳖、对虾等饲料的粘合剂和营养添加剂。不仅提高了饲料的营养价值，还提高了饮料在饲喂中的利用率。总之，谷朊粉在面粉行业、面包行业、冷冻食品行业、肉类食品行业、饲料行业、化学工业等行业中都有着重要的应用。

虽然我国是小麦生产大国，小麦年产量一亿吨左右，但是，多年来小麦淀粉的生产没有引起足够的重视，造成这种情况的原因主要有如下几种：（1）小麦一直是人们的口粮，所以我国的小麦加工规模较小、工艺落后；（2）小麦蛋白的黏度较大，烘干困难，不利于工业化生产；（3）由于小麦加工工艺落后，生产过程中的污水不易治理，环境污染严重；（4）占小麦生产成分很大一部分的B－淀粉质量较差，只能用饲料，淀粉收率低，无形中造成了资源的浪费。

近年来，在国家相关产业政策的带动下，我国小麦淀粉工业得到长足的发展。特别是新的技术、新工艺的引进，使小麦深加工有了技术支撑，一些具有较高开发创新能力，技术先进、规模较大的大中型企业相继投产，小麦副产品得到充分的利用，促进了行业的快速发展。

1.2 毕业设计的主要改进

小麦淀粉的工艺技术发展至今，主要加工方法有两大类，一类是以小麦为原料直接进行加工。一类是以小麦淀粉为原料进行加工，而应用于加工淀粉大多为后一类，因此，我们所设计的单轴式自动和面机是主要针对后一类的生产工艺的设备，它也是我国以后小麦淀粉生产工艺改进方向的先进设备。
小麦淀粉的生产工艺图示如下：
