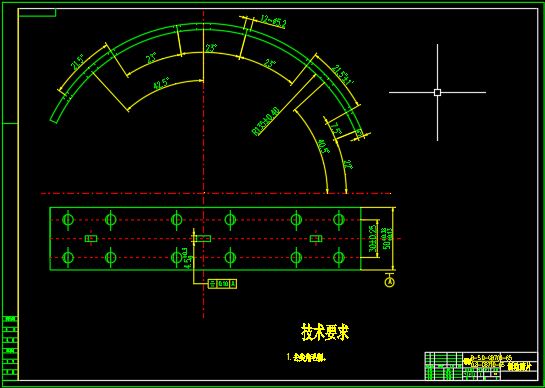

![汽车鼓式制动器设计[毕业论文+CAD图纸]](https://www.chilunren.com/wp-content/uploads/2021/02/1613955884-捕获.jpg)
汽车鼓式制动器设计[毕业论文+CAD图纸]

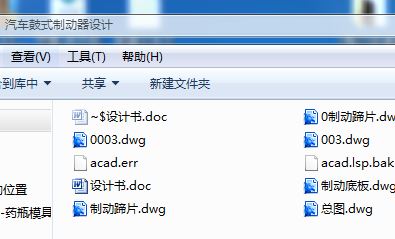

![汽车鼓式制动器设计[毕业论文+CAD图纸]](https://www.chilunren.com/wp-content/uploads/2021/02/1613955884-1111.jpg)
第一章 制动参数选择及计算
第一节 汽车参数(符号以汽车设计为准)
制动器设计中需要的重要参量:
汽车轴距: L=1370mm
车轮滚动半径: r r =295 mm
汽车满载质量: ma=4100Kg
汽车空载质量: mo=2600Kg
满载时轴荷的分配: 前轴负荷39%,后轴负荷61%
空载时轴荷的分配: 前轴负荷47%,后轴负荷53%
满载时质心高度: hg =745mm
空载时质心高度: hg'=850mm
质心距前轴的距离: L1 =835mm L1'=726mm
质心距后轴的距离: L2 =535mm L2'=644mm
对汽车制动性有影响的重要参数还有:制动力及其分配系数、同步附着系数、制动强度、附着系数利用率、最大制动力矩与制动因数等。
第二节 制动器的设计与计算
一 制动力与制动力矩分配系数
0 水平路面满载行驶时,前、后轴的负荷计算
对于后轴驱动的移动机械和车辆,在水平路面满载行驶时前后轴的最大负荷按下式计算(g=9.8N/kg)
前轴的负荷F1=Ga(L2- hg)/(L- hg)=3830.8N
后轴的负荷F2=GaL1/(L- hg)=36349.2N
--- 附着系数,沥青.混凝土路面,取0.6
轴荷转移系数:
前轴:m,1= FZ1/G1=0.24
后轴:m,2= FZ1/G2=1.48
1、(汽车理论108页)
水平路面满载行驶制动时,地面对前后车轮的法向反作用力(满载)
FZ1= (L2+ )
=4100×9.8÷1.370×(0.535+0.6×0.745)=28800.55N
FZ2= (L1- )
=4100×9.8÷1.370×(0.835-0.6×0.745)=11379.45N
式中: G-- 汽车所受重力;
L-- 汽车轴距;
--汽车质心离前轴距离;
