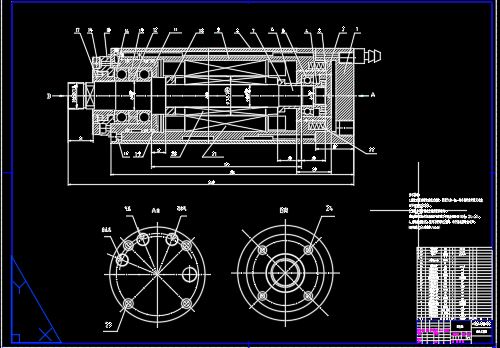

MS24015铣床电主轴的机械设计[毕业论文+CAD图纸]

机电毕业论文：电主轴的机械设计含论文，CAD图纸、任务书、开题报告、英文翻译

MS24015铣床电主轴的机械设计[毕业论文+CAD图纸]

摘要

本文主要介绍了电主轴的工作原理、轴的设计、轴承技术以及关键技术等。电主轴就是直接将空心的电动机转子装在主轴上，定子通过冷却套固定在主轴箱体孔内，形成一个完整的主轴单元，通电后转子直接带动主轴运转。它主要应用在复合加工机床、多轴联动、多面体加工机床和并联机床中。本设计通过利用网络工具、图书馆的书籍和各类期刊、杂志查阅了电主轴的相关知识，确定本设计符合要求，满足需要。设计方法有：查阅资料产生电主轴机械设计的基本思路，确定合理的电主轴结构；重点对电主轴的轴进行了设计，对轴承进行了分析选配，确定了电主轴轴承的选配原则；且充分利用相关知识按要求对本课题进行具体设计。

本设计采用的方法是理论设计与经验设计相结合的方案，所运用的资料来源广泛，内容充足。实现本方案的可行性高。实践表明，所设计的MS24015铣床主轴满足使用要求。

关键词 电主轴 定子 转子 关键技术 动平衡

The mechanic designs of electric spindles

Abstract

The designs and working principle of electric spindles 、bearing technical as well as crucial technology and so on was introduced in this paper . Electrical spindles is being made by a direct motor rotor of be hollow pack in main shaft on and stator knows super-cooling but cover fixes, which form a complete unit of main shaft in the casing hole of main shaft, and then the electricity rotor directly drive the operation of main shaft. Its main application is being compound process machine tool and much axle to unite to move, polyhedron processing machine tool and the machine tool of parallel connection in. This design cut the related knowledge of central fuselage according with requirement through using network tool and magazines , each kind of periodical and the books in the library and then determining the design, which satisfies the needs. The design method is as follows: First, look up information to produce the basic thought of the electrical mechanical design of main shaft, determine the reasonable electrical structure of main shaft. Then, the key axle for electrical main shaft is designed, and analyze and choose the match for bearing, the electrical bearing of main shaft choose to match principle have determined; Use related knowledge finally fully press requirement for this program carry out specific design.

The method of designing adopted the scheme theoretical design and experience design, and the data sources utilized was adequate content extensively. Feasibility of realize the scheme is high. Practice shows that the MS24015 main shaft of milling machine design satisfies the request.

Keywords: Electrical main shaft Stator Rotor Crucial technology Dynamic balancing

目录

引 言 1
第一章 电主轴概述 2
1.1电主轴工作原理 2
1.2电主轴的主要参数 3
1.3电主轴装配注意问题 4
第二章 电主轴轴的设计 7
2.1电主轴轴的设计 7
2.2电主轴轴端的设计 14
2.3电主轴过盈联结装置的设计 15
第三章 电主轴轴承技术 16
3.1 电主轴轴承的选择 16
3.2 电主轴轴承的校核计算 18
3.3 电主轴轴承的组合设计 20
第四章 电主轴关键技术 22
4.1电主轴润滑技术 22
4.2热源分析及冷却 22
4.3电主轴轴的动平衡 23
4.4电主轴的运动控制 24
设计小结 25
致谢 26
参考文献 27

引 言

2005年，我国机床产值达到了51亿美元，跃居世界第三，其中数控机床产量达59600台。在长足发展的背后，与发达国家机床产业相比，差距依然明显，尤其是以电主轴为代表的关键功能部件，无论是从产品品种、技术水平、可靠性和产业化程度等方面均与国外有明显差距，不得不60%依靠进口，成为我国数控机床发展的软肋。

电主轴实际上是诸多学科、众多高新技术应用的综合体，它涉及机械、电子、自动控制等。由于在高速轴承技术、精密加工技术、电机技术、驱动控制技术上与国外先进水平有差距，才影响了国产电主轴的市场竞争力。

由于高速加工不但可以大幅度提高加工效率，而且还可以显著提高工件的加工质量，所以其应用领域非常广泛，特别是在航空航天、汽车和模具等制造业中。于是，具有高速加工能力的数控机床已成为市场新宠。目前，国内外各著名机床制造商在高速数控机床中广泛采用电主轴结构，特别是在复合加工机床、多轴联动、多面体加工机床和并联机床中。电主轴是高速数控加工机床的“心脏部件”，其性能指标直接决定机床的水平，它是机床实现高速加工的前提和基本条件。

本毕业设计主要介绍了电主轴的工作原理、轴的设计、轴承技术以及关键技术等。电主轴就是直接将空心的电动机转子装在主轴上，定子通过冷却套固定在主轴箱体孔内，形成一个完整的主轴单元，通电后转子直接带动主轴运转。它主要应用在复合加工机床、多轴联动、多面体加工机床和并联机床中。
