后钢板弹簧吊耳的工艺和工装设计[毕业论文+CAD图纸]

夹具设计毕业论文：后钢板弹簧吊耳的工艺和工装设计含论文，CAD图纸

后钢板弹簧吊耳的工艺和工装设计[毕业论文+CAD图纸]

目 录

设计任务书
一.零件的分析
二.工艺规程设计
（一）确定毛坯的制造形式
（二）基面的选择
（三）制订工艺路线
（四）机械加工余量、工序尺寸及毛坯尺寸的确定
（五）确定切削用量及基本工时
三.夹具设计
（一）问题的提出
（二）卡具设计
四.参考文献

题目：制定后钢板弹簧吊耳的加工工艺，钻Ø30孔的钻床夹具

要求：1.中批生产；

2.尽量选用通用夹具。

内容：机械制造加工工艺规程的设计和机床专用夹具的 设计

一.基本任务

1.设计一个中等复杂零件的加工工艺规程

2.设计一个专用家具

3.编写设计说明书

二.具体内容和要求

1.绘制零件工作图一张

2.绘制毛坯-零件合图一张

3.绘制零件的三维立体图一张

4.制订一个中等零件的加工工艺过程，填写工 艺过程卡和工序卡各一张；

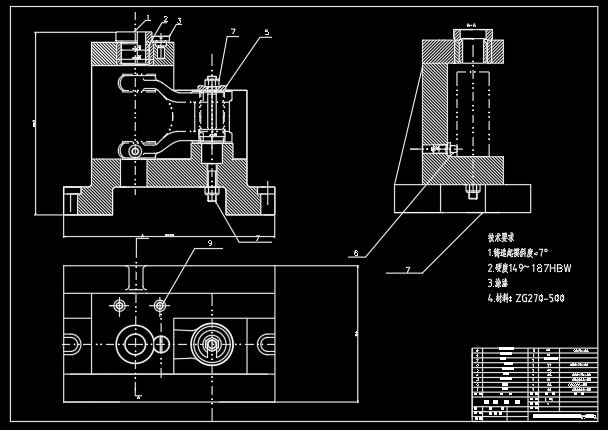

5.本学生指定的夹具为：钻Ø30孔的钻床夹具

6.设计指导教师指定的工序夹具，绘制全套夹具图纸，要求用计算机绘图；

7.编写设计说明书一份，按照毕业论文的格式 写，要求打印文稿。

一． 零件的分析

零件的工艺分析

后钢板弹簧吊耳共有三组加工表面，现分述如下：

1）以Ø37 mm孔为中心的加工表面

这一组加工表面包括：一个Ø37 mm的孔，尺寸为76 mm的与Ø37 mm孔相垂直的平面，其中主要加工表面为Ø37 mm的孔；

2）以Ø30 mm孔为中的加工表面

这一组加工表面包括：两个Ø30 mm的孔，以及尺寸为77 与两个Ø30 mm 孔相垂直的内平面，以及两个孔的外表面；

3）以Ø10.5mm孔为中心的加工表面

这一组加工表面包括：两个Ø10.5mm的孔

一． 工艺规程设计

（一） 确定毛坯的制造形式

零件材料为35钢，考虑到该零件在汽车中的受力并保证零件的工作可靠性，零件为中批生产，因此，毛坯可采用模锻成型

（二） 基面的选择

基准面选择是工艺规程设计中的重要工作之一。基面选择的正确与合理，可以使加工质量得到保证，生产效率得以提高。否则，加工工艺过程中会问题百出，更有甚者，还会造成零件大批报废，使生产无法正常进行。

（1）粗基准的选择。以Ø30mm孔一侧端面为粗基准，以消除 ， ， 三个自由度，然后加一个辅助支承。

（2）精基准的选择。根据基准重合和互为基准原则，选用设计基准作为精基准,当设计基准与工序基准不重合时，应该进行尺寸换算。

（三） 制订工艺路线

制订工艺路线的出发点，应当是使零件的几何形状，尺寸精度及位置精度等技术要求得到合理
