发动机吊挂支架机加工工艺规程编制[毕业论文+CAD图纸]
![发动机吊挂支架机加工工艺规程编制[毕业论文+CAD图纸]](https://www.chilunren.com/wp-content/uploads/2021/02/1614238584-111.jpg)
摘 要
近年来,中国制造业面临技术低、产能低、标准低等一系列严峻的考验,机械制造业是国家支柱产业,亟待转型升级。机械制造业创新能力的要求不断提高,因此对机械零件加工工艺要求也越来越高,高精尖的生产方式成为时代的需求。吊挂支架工艺规程编制必须以高效,精准,顶尖的工艺为出发点,设计出符合现代化批量生产要求的吊挂支架。另外,支架是主要起支撑作用的构架,该零件用于WP-13发动机上,是发动机与机体相联接件,也是力的传递件,安装在发动机的主辅安装截面上再与飞机机体相联接,工作时振动较大,该零件尺寸不大,但构型较复杂,型面较多,主要尺寸精度要求较高,刚性较差,因此在制定工艺规程时应拟定较为满足生产要求的合理的工艺路线。
机械制造工艺规程编制是以机械制造加工理论为基础、制造工艺为主线、兼顾工艺装备知识的机械制造技术基本能力的培养,也提高了学生综合运用机械制造技术的基本知识、基本理论和基本技能,分析和解决实际工程问题的基础实践能力。
关键词:高效,精准,吊挂支架,工艺规程,实践能力
The WP-13 engine hanging support process design
Abstract
In recent years, China's manufacturing industry is facing low technology, low productivity, low standard series of rigorous tests, machinery manufacturing industry is the pillar industry of the country in urgent need of upgrade. Machinery manufacturing innovation capacity requirements continue to increase, so the mechanical parts processing requirements are also increasing, sophisticated production methods became the needs of the times. Hanging bracket process planning must be efficient, accurate, leading technology as a starting point, designed to meet the requirements of modern mass hanging bracket. In addition, the stent is primarily play a supportive role in the framework of the parts used on the WP-13 engine is coupled to the engine and airframe parts, power transmission member is mounted on the main and auxiliary engines and then install section coupled with the airframe vibration at work is large, the part size is small, but the configuration is more complex, large-surface, high precision main dimensions, less rigid, and therefore should develop technical rules in preparing to meet the production requirements of the more reasonable routings.
Machinery manufacturing process planning is based on the theory of mechanical manufacturing process, the manufacturing process as the main line, taking into account the training process equipment manufacturing technology basic knowledge of mechanical ability, but also to improve the students' comprehensive use of machinery manufacturing technology basics, the basic theory and basic skills analyze and solve practical engineering problems on the basis of practical ability.
Keywords: efficient, accurate, hanging bracket, process planning, practical ability
目录
第1章 前言 4
1.1WP-13发动机吊挂支架简述 4
1.2工艺规程设计的重要性和主要内容 4
第2章 零件的工艺分析 5
2.1零件的功用及工作条件 5
2.2零件的构型 5
2.3主要表面技术要求 6
2.3.1主要尺寸精度及表面精度 6
2.3.2相互位置精度 6
2.3.3表面处理 6
2.3.4关于公差 6
2.3.5特种检验 6
2.3.6热处理 6
2.3.7检验 7
2.4生产批量 7
2.5材料 7
第3章 工艺路线的制订 7
3.1工艺路线制订的依据 7
3.1.1毛坯种类的选择 7
3.1.2加工方法的选择 8
3.1.3阶段的划分 8
3.1.4工序的集中与分散 9
3.1.5基准选择 10
3.1.6热处理位置要求 11
3.1.7辅助工序的安排 12
3.2工艺路线方案比较 13
3.2.1工艺路线方案 13
3.2.2方案各工序比较 13
3.3工序作用及位置安排 14
第4章 零件的尺寸分析及加工计算 17
4.1工序尺寸链计标 17
4.2各工序中加工量的计算分析 19
结论 19
致谢 19
参考文献 20
第1章 前言
1.1WP-13发动机吊挂支架简述
WP-13发动机吊挂支架工艺规程编制的设计中收集了现场资料,综合运用了所学的理论知识,对设计中所遇到的工程技术问题通过请教指导老师及工艺人员,查阅了国内关于该零件的文献等,拟定了较合理的工艺方案。WP-13发动机是我国自行研制的一款改进型的发动机,也书写了中国航空史中浓墨重彩的一笔,涡喷13系列发动机的研制标志着我国结束了不能研制生产高性能涡喷发动机的历史,虽然其性能和技术还不是特别先进,但却是我国从仿制走向自行设计的重要转变。WP-13发动机的吊挂支架是发动机与机体相联接件,也是力的传递件,安装在发动机的主辅安装截面上再与飞机机体相联接,工作时振动较大,因此对该零件的加工精度,加工工艺,材料选择有较高的要求。
1.2工艺规程设计的重要性和主要内容
工艺规程,是指导零件生产加工的指导思想。包括以下内容:零件加工的工艺路线,各道工序的具体加工内容,切削用量、工时定额以及所采用的设备和工艺装备等。加工同样一个工件,可采用几种不同的工艺来加工,但是其中有一种最合理的加工工艺。制作工艺规程是编写固定效率的指导文件用以工件最合理高效的的生产加工,这个文件称为“工艺规程”。工艺规程设计是工件生产设备选择、生产工时定额的主要依据,也是直接指导机械制造加工操作的生产要求,工艺规程的设计是决定产品成本、加工效率、原材料消耗的关键。工艺规程编制的合理性。对保证零件生产质量起着重要作用。那么工艺规程的重要作用有以下几点:第一,指导生产,机械制造加工生产的计划、调度,生产操作,零件的加工质量检验,加工成本的核算,都是以工艺规程为依据的。处理生产中的问题,也常以工艺规程作为共同依据。二,指导生产准备工作,批量生产零件时,首先要制订该零件相关的机械加工工艺规程,依据工艺规程进行生产准备。如:零件加工工艺中的关键工序的分析研究;准备所需的刀、夹、量具;原材料及毛坯的要求;相关加工设备的准备等均须按照工艺规程来进行。
在设计工艺规程时还应秉承尽量提高生产加工效率、节约生产成本、保证零件加工质量、考虑加工工艺合理性的设计原则。

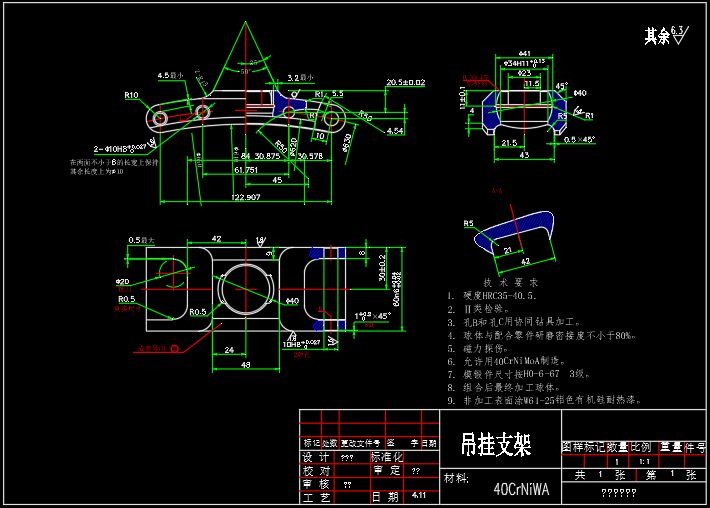

第2章 零件的工艺分析
2.1零件的功用及工作条件
该零件用于WP-13发动机上,是发动机与机体相联接的联接件,同时也是力的传递件;该零件安装在发动
