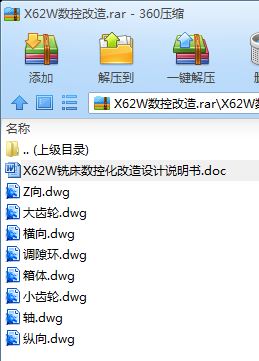

X62W数控铣床改造设计[毕业论文+CAD图纸]

数控毕业论文：X62W数控改造设计含论文，CAD图纸

X62W数控铣床改造设计[毕业论文+CAD图纸]

摘 要

本文在X62W数控铣床改造设计时主要从经济性、方便性、实用性、可靠性四方面因素出发，对X62W型铣床进行了数控铣床机械系统设计，硬件及电路设计。使改造后的机床的机械传动部分具有高静态、动态刚度;运动副之间的摩擦因数小，传动无间隙;功率大;便于操作和维修。

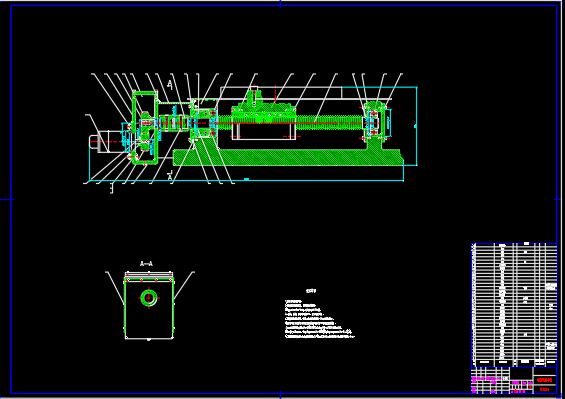

X62W数控铣床机械系统设计包括伺服驱动系统的设计计算，滚珠丝杠螺母副的设计计算。进给传动系统设计中，拆除纵向、横向、垂向进给箱齿轮，在该处将手轮轴通过一对减速齿轮和纵向、横向及垂向步进电机相连。丝杠拆去，换上滚珠丝杠，并由齿轮箱与滚珠丝杠连接，改造后的X5325C铣床的定位精度为士0.01㎜，重复定位精度为士0.005㎜。X、Y电机能够拖动工作台以6～2300r/min的切削进给速度进行X向、Y向运动。

数控系统是一个基于8031单片机的数字型控制系统。采用较小体积的单片机来实现一般的逻辑功能， 对进给系统的两个轴进行控制。

关键词：铣床，数控改造，步进电机，滚珠丝杠

ABSTRACT

Based on the aspects of the improvement on X62W milling machine as follows: the economy，convenience , function and reliability. This dissertation conducts the systematic design and hardware circuit design . These work improve the functions of milling machine on some aspects as follows: the large static and dynamic stiffness of the mechanical drive parts， the little friction factor of the motion pairs，no clearance in driving，the large power and the convenient operation and maintenance.

The system designs of X62W numerical machine’s mechanical include the design and the calculation of the design and the calculation of the servo drive system, of the lead screw nut pair. In the design of he feed motion’s drive system，it should be removed that the longitudinal and the traverse and the vertical feed change gears. Joint the handle wheel axel with the vertical stepping motor through a pair of reduction gear there, the ball screw is used instead of the leads crew, which is connected with the gearbox. Accuracy of position of the improved X62W milling machine is士0.01mm, its precision of repeatability is士 0.005mm. The motors for X and Y directions in the speed of 6-2300r/min.

The numerical system is a data control system designed by model block based on single chip microcomputer of 8031. The single chip microcomputer of smaller volume is adopted to realize the ordinary function., command the locomotion of the X and Y.

Key words: Milling machine, NC innovation, Stepping motor，Ball bearing thread stick

目 录

摘 要 I
ABSTRACT II
第一章 绪论 1
1.1 引言 1
1.2 国内外研究的现状 2
1.3 X62W数控铣床改造设计总体要求和内容 4
第二章 X62W数控铣床机械系统设计 6
2.1概述 6
2.2纵向进给系统的设计计算 7
2.3横向进给系统的设计计算 11
2.4垂直进给系统的设计计算 14
第三章 W62W数控系统设计 17
3.1 X62W数控铣床控制系统方案 17
3.2.CPU分析选用 17
3.2.1单片机引脚及其功能： 18
3.2.2 I/O口及其功能 18
3.2.3控制线 18
3.3. 存储器I/O的扩展 19
3.3.2键盘与显示接口电路 20
3.3.3 8255与8031的连接 33
第四章 总结 39
参考文献 40
致 谢 42

第一章 绪论

1.1 引言

数控机床具有高精度、高效、高速、高可靠性等优点，并且机床结构趋于模块化、数控功能专门化。数控机床是集计算机技术、电子技术、自动控制、传感测量、机械制造、网络通信技术于一体的典型的机电一体化产品。它的发展和运用，开创了制造业的新时代，改变了制造业的生产方式、产业结构、管理方式、使世界制造业的格局发生了巨大的变化。

数控技术水平的高低已经成为衡量一个国家制造业现代化程度的核心标志，实现加工机床及生产过程数控化，己成为当今制造业的发展方向。我国是世界上机床产量最多的国家，但在数控机床的产品竞争力仍然处于较低的水平。因为开发一台新的数控机床的周期比较长，不能及时针对用户的需求提供满意的产品。为此我们应该在普通机床上考虑，不能一味的大量添置全新的数控机床，这样会造成资金投资量大，成本高，而且又会造成原有设备闲置浪费。把普通机床改造为数控机床不失为一条提高数控化率的有效途径。普通机床数控化改造，顾名思义就是在机床上增加微机控制装置，使其具有一定的自动化能力，以实现预定的加工工艺目标。这种机床改造花费少，改造针对性强，时间短，改造后的机床大多能克服原机床缺点和存在的问题，生产效率高，尤其适合中国机床拥有量大、生产规模小的具体国情。

1.微观看改造的必要性

微观上看，数控机床比传统机床有突出的优越性，而且这些优越性均来自数控系统所包含的计算机的威力。数控机床可以加工出传统机床加工不出来的曲线、曲面等复杂的零件。由于计算机有高超的运算能力，可以瞬时准确地计算出每个坐标轴瞬时应该运动的运动量，因此可以复合成复杂的曲线或曲面。可以实现加工的自动化，而且是柔性自动化，从而效率可比传统机床提高3~7倍。由于计算机有记忆和存储能力，可以将输入的程序记住和存储下来，然后按程序规定的顺序自动去执行，从而实现自动化。数控机床只要更换一个程序，就可实现另一工件加工的自动化，从而使单件和小批生产得以自动化，故被称为实现了“柔性自动化”。加工零件的精度高，尺寸分散度小，使装配容易，不再需要“修配”。可实现多工序的集中，减少零件在机床间的频繁搬运。拥有自动报警、自动监控、自动补偿等多种自律功能，因而可实现长时问无人看管加工。由以上五条派生的好处，如:降低了工人的劳动强度，节省了劳动力(一个人可以看管多台机床)，减少了工装，缩短了新产品试制周期和生产周期，可对市场需求作出快速反应等等。以上这些优越性是前人想象不到的，是一个极为重大的突破。此外，机床数控化还是推行FMC、FMS以及CIMS等企业信息化改造的基础。数控技术已经成为制造业自动化的核心技术和基础技术。

2.宏观看改造的必要性

宏观上看，工业发达国家的军、民机械工业，在70年代末、80年初已开始大规模应用数控机床。其本质是采用信息技术对传统产业(包括军、民机械工业)进行技术改造。除在制造过程中采用数控机床、FMC、FMS外，还包括在产品开发中推行CAD、CAE、CAM、虚拟制造以及在生产管理中推行MIS(管理信息系统)、CIMS等等。以及在其生产的产品中增加信息技术，包括人工智能等的含量。由于采用信息技术对国外军、民机械工业进行深入改造(称之为信息化)，最终使得他们的产品在国际军品和民品的市场上竞争力大为增强。而我们在信息技术改造传统产业方面比发达国家约落后20年，如我国机床拥有量中，数控机床的比重(数控化率)到 1995年只有 1.9%，而日本在 1994年己达20.8%，因此每年都有大量机电产品进口。这也就从宏观上说明了机床数控化改造的必要性。

1.2 国内外研究的现状

当今世界，工业发达国家对机床工业高度重视，竞相发展机电一体化、高精、高效、高自动化先进机床，以加速工业和国民经济的发展。长期以来，欧、美、亚在国际市场上相互展开激烈竞争，己形成一条无形战线，特别是随微电子、计算机技术的进步，数控机床在20世纪80年代以后加速发展，各方用户提出更多需求，早己成为四大国际机床展上各国机床制造商竞相展示先进技术、争夺用户、扩大市场的焦点。较著名的控制系统有:日本FANUC系列、Mitsubishi系列、OKUNIA系列、SODICK系列、日立系列、德国SIEMENS系列、DECKEL系列、Heidenhain系列、HELLER系列、美国ALLEN-BRADLEY(AB)系列、CINCINNANTI系列、法国Num系列、意大利FIDIA系列、西班牙FAGOR系列、瑞士的AG系列、国产系列等。

在美国、日本和德国等发达国家，它们将机床改造作为新的经济增长行业，生意盎然，正处在黄金时代。由于机床以及技术的不断进步，机床改造是个“永恒”的课题。我国的机床改造业，也从老的行业进入到以数控技术为主的新的行业。在美国、日本、德国，用数控技术改造机床和生产线具有广阔的市场，己形成了机床和生产线数控改造的新的行业。在美国，机床改造业称为机床再生(Remanufacturing)业。从事再生业的著名公司有:Bertsche工程公司、ayton机床公司、Devlieg-Bullavd(得宝)服务集团、US设备公司等。美国得宝公司己在中国开办公司。在日本机床改造业称为机床改装(Retrofitting)业。从事改装业的著名公司有：大限工程集团、岗三机械公司、千代田工机公司、野崎工程公司、滨田工程公司、山本工程公司等。

赶上计算机体系结构前进的步伐、加快数控系统的开发速度，已成为数控发展的最主要趋势。以第四代计算机的工程结构和微电子工艺技术为基础，充分利用现有微机的硬件、软件资源，发展总线式、模块式、开放型、嵌入式的柔性数控系统，使之即适合加工复杂零件、分立式机床用的数控系统的组成，又适合未来自动化升级时功能可扩展的要求。

我国数控系统发展具有以下3个特征：

(l)高档数控系统技术已经突破。如华中I型等数控系统，都具有多轴联动功能，快速进给速度在1.67m/s以上，具有较强的通信、管理功能。

(2)普及型数控系统技术已经成熟。如北京机床研究所的BS9l系统，这些系统一般配有CRT显示器，可配置直流和交流司服驱动，2~4轴联动。

(3)经济型数控系统仍有广阔的市场前景。由于这类系统结构简单，价格便宜，非常适合中小型企业，目前仍是我国应用面最广的数控系统。比较典型的有南京大方的JWK系列。

我国是机床生产大国，又是使用大国。数控机床是机械工业发展的关键产品，我国的数控机床在机床产品中的比例总体水平低。但是我国是发展中国家，许多企业财力薄弱，不可能花费大量的资金添置许多全新的数控机床，同时大量的通用机床不可能全部淘汰。

因此，把普通机床改造为数控机床则不失为是一条提高数控化率的有效途径，机床改造花费少，改造针对性强，时间短，改造后的机床大多能克服原机床的缺点和存在的问题，生产效率高。

1.3 X62W数控铣床改造设计总体要求和内容

如图1.1所示，为X62W立式铣床的原传动系统图。其主轴转动由电机1经齿轮变速驱动。其主轴的升降用手柄5经锥齿轮副3，丝杠手动操作。工作台的x轴和y轴分别通过离合器6和离合器7，由进给电动机10通过齿轮变速驱动丝杠副4和8实现自动进给。工作台的升降有电动机10通过离合器9将运动传给丝杠副11来实现 。

对X62W立式铣床进行机械部分改造，数控机床的刚度系数应该比同类普通机床高50%；应尽量提高机床的
