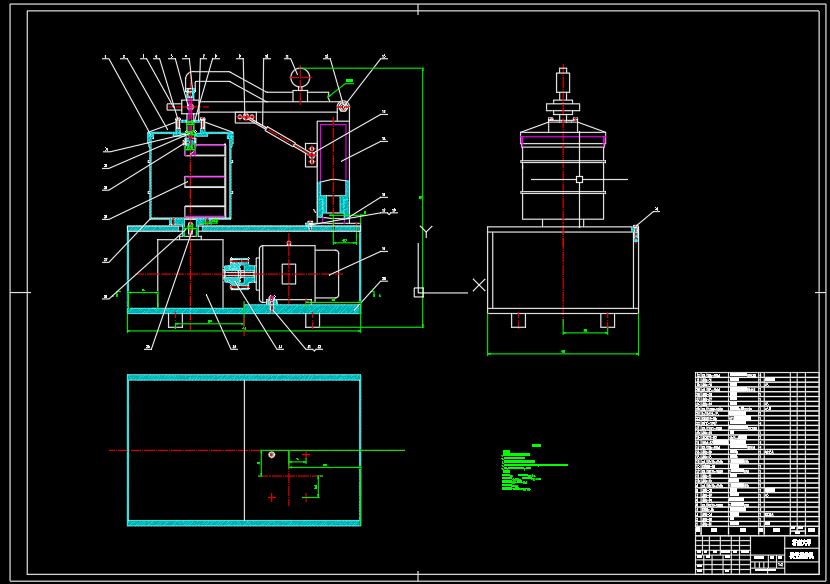

![10L真空搅拌机设计[毕业论文+CAD图纸]](https://www.chilunren.com/wp-content/uploads/2021/02/1613402358-捕获.jpg)
10L真空搅拌机设计[毕业论文+CAD图纸]
![10L真空搅拌机设计[毕业论文+CAD图纸]](https://www.chilunren.com/wp-content/uploads/2021/02/1613402358-1111.jpg)
摘要:
真空搅拌机是生产人造玛瑙.人造大理石.人造花岗岩等高分子合成材料的专用设备。他能抽掉浆料搅拌过程中产生的气泡,又能很好的防止空气二次混入浆内。只有用它做出的人造石板材截面,背面才能真正的消除气泡的存在。板材才能在耐水.耐磨方面大大提高,做出的产品才能坚实;细腻;光亮;高雅,才能充分体现出产品的魅力所在。搅拌过程中因为空气的不存在,辅料的用 量还可以大大减少.
关键字:真空搅拌机
Summary:
The vacuum mixer is used to produce the high mark son synthesizes the appropriation equipments of the material.such as the artificial gate,Artificial marble,Artificial granite etc. It can take out the syrup to anticipate to mix blend the process to steep in the output spirit, again good prevent°from the air sneaking into the syrup two times inside. Only make the artificial slab of stone material of to cut the noodles with it, back then can the existence of the real cancellation spirit bubble. The plank material then can at bear the water.Bear to whet the aspect to raise consumedly, the product that do then can solid,Delicate,Shining,Elegant, then can well the body appears the magic power place of the product.the process of the mix blend the process in because of the nonentity of the air, the dosage that assists to anticipate can also reduce consumedly.
Key word: Vacuum mixer
目录
摘 要 ------------------------------------------ 3
前 言 -----------------------------------------4
设计题目 --------------------------------------4
第一章 总体方案设计 -------------------------- 4
第二章 传动系统总体设计 ---------------------- 5
第一节 传动系统的选择 -------------------------5
第二节 电动机选择 -----------------------------6
第三节 联轴器的选择 ---------------------------7
第四节 减速器的选择 ---------------------------9
第五节 旋转盘的设计 ---------------------------13
第六节 轴上键和键槽的选择 ---------------------14
第三章 箱体的设计 -----------------------------16
第四章 搅拌系统的设计 -------------------------18
第一节 搅拌桶的设计 ----------------------------18
第二节 桶盖的设计 ------------------------------19
第三节 搅拌叶片的设计 --------------------------21
第四节 搅拌轴的设计 ----------------------------22
第五章 横梁组件的设计 ---------------------------26
第六章 支撑轴的设计 -----------------------------27
第七章 其他 -------------------------------------28
第一节 公差等级的选择 ------------------------ 28
第二节 粗糙度的选择 -------------------------- 28
第八章 设计心得与致谢辞 --------------------------29
参考文献 -----------------------------------------30
前言
随着社会的发展,人们的生活水平的提高,人造玛瑙、人造大理石、花岗岩等树脂合成人造石材装饰材料越来越受到消费者的喜爱,越来越多的家庭在装潢上倾向于使用这些人造石材而真空搅拌机是人造石材制造的关键设备之一,适用于人造石材料的搅拌,并在搅拌中抽除气泡,从而达到既均匀又除气泡的理想效果。
设计题目
10L真空搅拌机设计。搅拌筒容积为10L,适用于人造玛瑙、人造大理石、人造花岗岩等高分子合成材料的搅拌,能抽掉浆料搅拌过程中产生的气泡,又能很好的防止空气二次混入浆内.
第一章 总体方案设计
由设计内容和要求可知,要设计的真空搅拌机的转速在60r/min,功率≤1kw,因此用异步电动机提供动力,通过减速器来实现调速。由于采用搅拌桶转,而搅拌轴固定的形式,所以减速器置于机器的下方,通过圆柱蜗杆减速器来带动搅拌桶转动,为了便于搅拌桶装料、卸料,搅拌桶要随时可以拿下来,在搅拌桶与减速器之间加一个旋转盘,旋转盘与减速器通过键连接,与搅拌桶卡在一起,便于装卸,由于要抽真空,因此搅拌桶必须密封,由捅盖加密封圈实现密封,并且固定在搅拌轴,搅拌轴中空,外接真空泵,实
现抽真空。总体设计方案简图如下
