摘 要

连续铸造是一种先进的铸造方法，其原理是将熔融的金属，不断浇入一种叫做结晶器的特殊金属型中，凝固（结壳）了的铸件，连续不断地从结晶器的另一端拉出，它可获得任意长或特定的长度的铸件。
连续铸造在国内外已被广泛采用，例如连续铸锭（钢或有色金属锭），连续铸管等。连续铸造和普遍铸造法比较有下述优点：

1.由于金属被迅速冷却，结晶致密，组织均匀，机械性能较好；

2.连续铸造时，铸件上没有浇注系统的冒口，故连续铸锭在轧制时不用切头去尾，节约了金属，提高了收得率；

3.简化了工序，免除造型及其它工序，因而减轻了劳动强度；所需生产面积也大为减少；

4.连续铸造生产易于实现机械化和自动化，铸锭时还能实现连铸连轧，大大提高了生产效率。

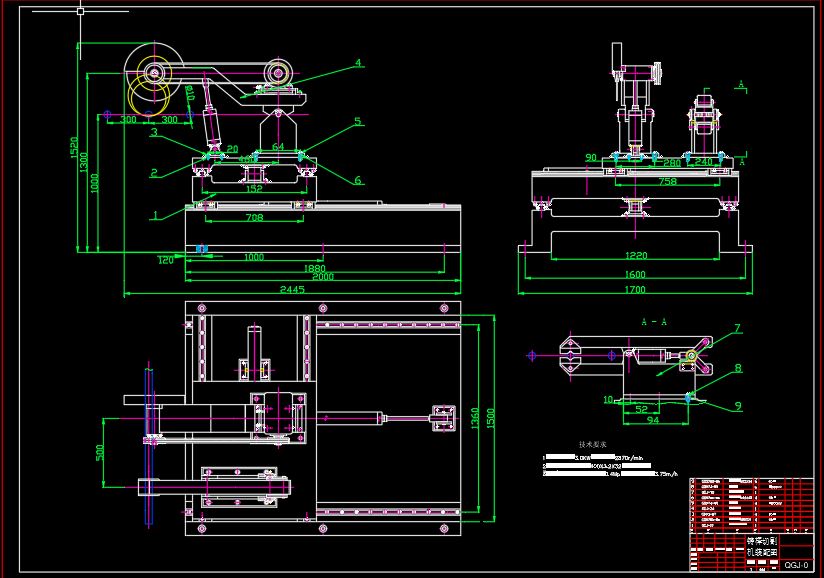

铸棒线割机在连续的铸造中工作，它的工作是由PLC控制电磁阀，使电磁阀控制气缸，并由气缸驱动与其连接的部件，实现对铸棒的准确定长切割，切割后自动返回初始位置。一个切割机分别切割两条铸棒，其切口深度为35mm，然后由压断机进行压断。

铸棒线割机是一种既能有效的提高生产率，又在价格和使用方面能被广大用户所接受的一种新型的自动控制切割机。由PLC控制的气动

目 录

引言
摘要
第一章 切割部分设计
1.1设计要求 ……………………………………………………………………… 6
1.2方案设计 ……………………………………………………………………… 6
1.3结构设计 ……………………………………………………………………… 7
第二章 夹紧部分设计
2.1设计要求 ………………………………………………………………………18
2.2方案设计 ………………………………………………………………………18
第三章 纵横行走部分设计
3.1设计要求 ………………………………………………………………………20
3.2方案设计 ………………………………………………………………………20
3.3直线导轨的选择计算 …………………………………………………………20
第四章 PLC 概述
4.1可编程控制器PLC的基本原理 ………………………………………………23
4.2可编程控制器的特点 …………………………………………………………24
第五章 电气控制线路的设计
5.1电气控制线路设计的一般要求 ………………………………………………25
5.2电气控制线路的设计方法 ……………………………………………………25
5.3气动原理图的设计 ………………………………………………………… 26
结 论 …………………………………………………………………………… 30
谢 辞 …………………………………………………………………………… 31
参考文献 ………………………………………………………………………… 32

第一章 切割部分设计

1.1 设计要求

项目要求切割机能够根据定长信号分别切割两条连续的铸铁棒，实现对铸棒的准确定长切割，切割后自动返回初始位置。其切口深度为35mm。再由压断机进行压断。

1.2 方案设计

切割部分主要有砂轮、电动机和传动机构组成。现在在切割部分有两种可行的方案：第一，电动机通过带传动带动砂轮片转动。第二，电动机通过圆锥齿轮传动带动砂轮片转动。考虑到切割过程中电动机带动砂轮高速旋转，所以优先选取第一种方案，因为圆锥齿轮传动不宜应用在转速太高的场合，而且运用齿轮传动时，还要考虑到这样消除震动和怎样润滑齿轮，这样就增加了设计成本。
