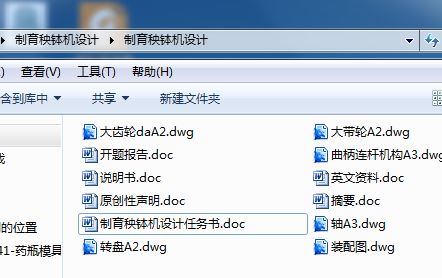

机械设计毕业论文:育秧钵机设计含论文,CAD图纸,开题报告,任务书

新型育秧钵机设计[毕业论文+CAD图纸]

摘要：

老式制育秧钵机由蜂窝煤成型机改进得来，体积庞大，结构复杂，成本高，效率低。本设计从老式制育秧钵机出发，在传动系统和执行机构上都做了很大的改进。本机每小时能生产3000个钵体，可广泛应用于玉米、蔬菜、瓜果等秧苗的制钵。该机采用单相电动机做动力源，可在广大的农村使用，不用担心需要较高的动力电压的问题。文中较详细的设计了制育秧钵机的传动系统和执行机构，对各个零件做了具体的结构尺寸设计，并对受载荷较大的零件进行了精确的校核。包括齿轮、带轮、轴和轴承等零部件的校核。该机的设计大量运用标准件，大大缩短了设计工作量和降低了生产制造周期及成本。主要设计内容有：方案的确定；电机的选择；各轴的转速、功率和转矩计算；带、齿轮、及锥齿轮的设计与计算；轴的最小直径；带、齿轮、及锥齿轮的尺寸计算以及方案图、装配图和零件图的绘制。

关键词：制育秧钵机 钵体 传动系统 执行机构

Abstract

The old system of seedlings from the legacy of improvement in the briquettes machine, the size, structure complex, high cost and low efficiency. The design of the legacy from the old system of starting seedlings in the transmission system and executing agencies have done on a lot of improvement. The machine can produce per hour legacy of 4000, can be widely applied to corn, vegetables, fruits and other seedlings of the legacy system. The aircraft uses a single-phase motors to power source, can be used in the vast rural areas, need not worry about a higher power voltage problem. In a more detailed design of the system for the seedlings Bowl drive system and implementing agencies, the various parts to do a specific size of the structure design, and in the larger load of spare parts for the precise calibration. Including gear, pulley, and axle bearings and other parts of the check. The extensive use of the aircraft design standard parts, greatly reducing the workload of the design and lower manufacturing costs and manufacturing cycle. Main design elements include: the determination of the project, choice of Motor and the speed of every axial, the calculation of power and torque, the design and calculation of the belt or gear and the Bevel gear, the smallest diameter of axis, calculation to the size of belt wheel and gears and Bevel gear and protracting the drawing of the project and the assemblage and the part.

Key words: the legacy of the legacy of seedlings Bowl transmission system Implementing agencies

目 录

1 绪 论 1
1.1 选题的目的和意义 1
1.2 本课题在国内外的研究状况 2
1.3 课题研究的内容及拟采取的技术、方法 3
2 育秧钵机的用途和设计要求 3
2.1 用途 3
2.2 设计要求 4
3 方案确定 6
3.1 工艺分析 6
3.1.1最早的手工制秧钵的方法 6
3.1.2运动机构 8
3.1.3对各运动机构的要求 9
3.2拟定机器的工作原理图和运动循环图 10
3.3方案确定 12
3.3.1模孔转盘方案的讨论 13
4 运动设计与动力计算 14
4.1 电动机的选择 14
4.1.1电动机的功率确定 14
4.1.2选择电动机 15
4.2 确定各传动机构的传动比 15
4.3 计算各轴的转速和功率 16
5结构设计 18
5.1模孔转盘的结构和尺寸 18
5.2转盘齿轮的结构和尺寸 18
5.3曲柄（偏心轮）滑块（滑杆）机构的结构尺寸 19
5．4锥齿轮的结构尺寸 22
5.5直齿圆柱齿轮的结构和尺寸 26
5.6带轮的结构和尺寸 26
5.7 轴的结构设计 28

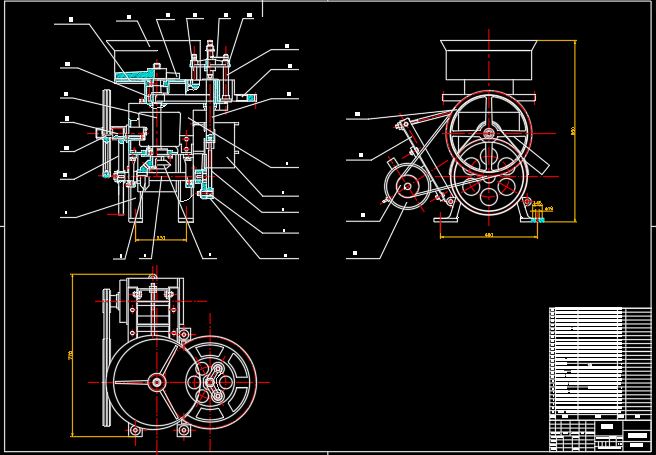

5.8绘制总装配图 29
6主要零件的强度校核 31
6.1转盘齿轮对（齿轮5、齿轮6） 31
总 结 32
毕业心得 33
参考文献 34
致 谢 35

1 前 言

1.1 选题的目的和意义

育秧钵机是一种自动生产秧苗钵体的机械设备。可用于制作圆柱形带种籽孔的棉花、玉米、瓜果、 花卉以及中草药等多种蔬菜农作物育苗用营养钵。秧苗用钵体培育后移栽，能保证秧苗质量，达到早育、早熟、早上市、稳产、高产的目的，还可节省劳力、种子肥料、农药。同时，该设备生产效率高，结构简单，稳固可靠，容易操作。是现代农业生产必不可少的工具。中国是世界最大的蔬菜生产国，蔬菜产量占世界总产量的60%左右。我国蔬菜栽植机械的发展较慢，秧苗栽植几乎全部由人工完成，不仅劳动强度大、生产效率低，而且栽植质量差、生产成本高。显而易见，实现蔬菜农作物栽植机械化已成为农业生产的迫切需要。

选育秧钵机作为毕业设计的内容，一方面，可全面的总结大学四年来所学的专业知识，并将本专业各方面的知识的运用结合起来，锻炼了自己的机械综合运用专业素质；另一方面，初步尝试了从事系统的科学研究，通过本次设计，深入认识了一般成型机的设计方法和思路，对毕业以后的工作学习有很大的帮助。此外，育秧钵机的设计内容、工作量适合，作为毕业设计的内容是完全符合要求的。

1.2 本课题在国内外的研究状况

1.国内的发展概况

我国对机械制钵机研究始于 20世纪 70年代，至今已研制了多种型号的制钵机。在“七五”期间，北京引进国外机械化育苗生产线，主要以生产蔬菜苗钵为主，可以实现钵土制备、钵体成形、打坑、精密播种及覆土等工艺的机械化。在“八五”期间，经农业部立项，进行了“盘苗设备及配套技术研究”，研制出“精密播种生、产线设备　”，主要用来制造以蔬菜、甜菜为主的苗钵。“机械化制钵机的研制”课题被国家科委列入“九五”攻关项目，已研制出2ZBJ-50型机械化制钵机，能实现制钵过程机械化操作，制造出来的营养钵能够满足玉米、棉花等经济作物的移栽要求。总体来讲，我国制钵机的研制与开发有了较大发展。目前，我国在这方面的研究也很多，并且有越来越多的适应性更广的机型正在研究中或已研制出来，将能更好的为国民生产发展作贡献。
