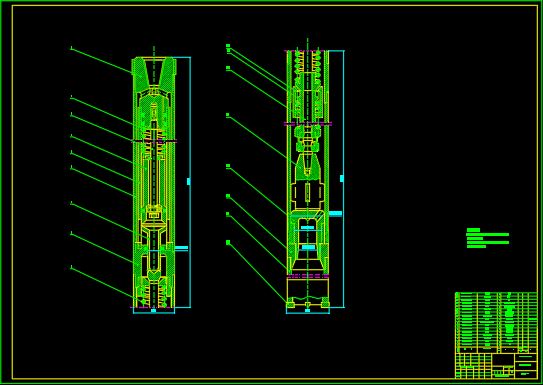

液动冲击器特性分析与计算[毕业论文+CAD图纸]

机械毕业论文：液动锤特性分析与计算含论文，CAD图纸，开题报告

液动冲击器特性分析与计算[毕业论文+CAD图纸]

摘要

冲击回转钻进技术的设想始于欧洲。从上世纪五十年代开始，在美国，加拿大和前苏联才研制出几种具有实用意义的液动冲击器。我国从1958年底开始在原地质矿产部勘探技术研究所对液动冲击回转钻进技术进行研究，几乎与世界同步。

液动冲击器是液动冲击回转钻探的关键设备。随着中国现代化建设的不断推进和发展，国民经济增长对液动冲击回转钻探不断提出更高的要求，所以，加速液动冲击器的研究势在必行。

本文在综述了国内外液动冲击回转钻探和液动冲击回转钻探核心机械—液动冲击器的基础上，研究阀式反作用液动冲击器的工作原理和结构特点，并提出了计算液动冲击力和冲击频率的方法。通过分析，指出阀式反作用液动冲击器适用于中到中硬以上的岩层，并且应尽量增大泥浆排量，采用较大刚度的冲锤弹簧，以使冲击器的优点得到充分发挥。并针对液动冲击器的关键零件—冲锤弹簧进行了详细的分析计算和验算。并从技术和经济学角度分析了液动冲击回转钻探的技术经济效果。本文主要作了以下工作：

1） 详细阐述了液动冲击回转钻探；

2） 详细介绍了各种液动冲击器；

3） 分析了反作用液动冲击器的结构原理和结构特点

4） 阀式反作用液动冲击器的性能分析和参数计算。

关键词：液动 回转 钻探 反作用 冲击器

Abstract

The text ,basing on summing up the studying of nation inside and outside n circumgyrate drilling of fluid move concussion and fluid move impulsion implement of counteractive of valve style,study working principle and frame characteristic of fluid move impulsion implement of counteractive of valve style.And it advances the measure that account the wallop and concussion frequency.Overpass the analysis,it indicate that the fluid move impulsion implement of counteractive of valve style is the same with the terrane that whose rigidity is middle or upwards.Besides it should accretion the arrange quantity of slop to the best of its abilities and adhibits clash spring of the greater limit to exert the excellence of impulsion implement.It also makes detailed analyzed account and checking computations in allusion to the key part of the impulsion implement,and analyses the technic economy effet of the impulsion implement.The text do mianly these work:

1)expound circumgyrate drilling of fluid move concussion particular.

2)introduce diversified impulsion implement particular.

3)analyse orking principle and frame characteristic of fluid move impulsion implement of counteractive of valve style.

4)capability analysis and parameter account of fluid move impulsion implement of counteractive of valve style.

Key words: fluid move, circumgyrate, drilling, counteractive ,concussion implement

目录

摘要 1
Abstract 2
第一章 液动冲击回转钻探 1
1．1概述 1
1．2冲击回转钻进的实质和特点 2
1．3冲击回转钻进的应用范围 3
1．4冲击回转钻进的发展概况 4
1．5液动冲击回转钻在地质岩心钻探中技术经济效益 6
第二章 液动冲击器 8
2．1冲击器的种类 8
2．2 反作用式液动冲击器 15
2．2．1 反作用式液动冲击器的结构原理 15
2．2．2 反作用式液动冲击器的结构特点 15
2．3 阀式反作用液动冲击器性能分析及参数计算 16
2．3．1 功率特性及活塞冲锤运动特性分析 16
2．3．2 参数计算 16
2．4 本章小结 22
第三章 ГВМС—5型液动锤 23
3．1 ГВМС—5型液动锤工作原理及特点 23
3．2 冲锤弹簧设计和计算 24
3.2.1原始条件的确定 24
3．2．2．参数计算： 25
3.2.3验算 27
第四章 液动冲击回转钻进的发展展望 27
4．1 液动冲击回转钻进的发展方向 27
4．2 基础理论方面的重大课题 30
4．3 应用研究 30
第五章 液动锤的仿真分析 31
致谢 35
参考文献 36

第一章 液动冲击回转钻探

1.1概述

采用冲击回转钻进技术的设想始于欧洲。1867—1887年期间，一些企图代替钻杆冲击钻的潜孔式液动冲击器相继出现，1887年在英国曾授予德国沃•布什曼以新钻井方法的专利，其技术核心就是利用泵供给的液能驱动液动冲击器对回转着的钻头进行连续冲击，从而实现冲击回转钻进。

从本世纪五十年代开始，在美国、加拿大和苏联才研制出几种具有实用意义的液动冲击器。海湾石油公司和壳牌石油公司对比进行过研究，其目的主要是应用于石油钻井及排除卡钻等，故直径较大，冲击锤有重达300kg者，且冲击频率较低。在地质矿产钻探方面国外研究最有成效的是苏联，从1900—1905年间即开展对液动冲击回转钻进技术的研究，但直到1970年才开始逐步在生产实践中得到应用，其间历经约七十年。匈牙利在六十年代研制了直径从48到160mm的五种双作用液动冲击器，其特点是组装在一专用拖车上并配有相应的泵、除砂器、取心工具、钻头和处理事故工具等，以便能够灵活运输，在施工矿区或工地为好几台钻机服务。当某台钻机遇到坚硬地层需要进行冲击回转钻时，可以及时运来“全套”的附属机具进行施工，而后又可以灵活地运往其他机台的孔段服务。匈牙利的这种液动钻探设备不但在地质矿山钻探中使用，其较大口径的液动冲击器也用于水井钻和工程施工钻探。日本对液动冲击钻的研究约有十余年的历史，比较成功的例子为利根公司研制的wH—120N型双作用式液动冲击器，其最大的特点是采用气液作为工作介质。

我国从1958年底开始在地质矿产部勘探技术研究所对液动冲击回转钻进技术进行研究。至1965年设计研究了七种不同结构形式的液动冲击器，并在周口店试验站专门建立的试验室中进行了性能对比和岩样钻进试验。其中最好的一种YZ—2型冲击器外径89mm，当供给的液量为0.2—0.3立方米每分时，冲击功为58—88J，冲击频率是16—25HZ。在试验台用硬质合金钻头钻进VII级花岗闪长岩时，最高钻进速度可达85mm/min。1966年在湖南柿竹园多金属矿进行了生产试验，最大孔深达430m。勘探技术研究所为推动此种技术的发展，曾于1963年编辑了(冲击回转钻专辑)第一辑，广泛介绍了国内外的文献资料，为液动冲击回转钻在我国的发展做了有益的工作。原北京地质学院和武汉地质学院也进行了大量的工作，培养了数批以冲击回转钻为主要内容的研究生，为系统的深入研究创立了良好的人才条尤其应当指出的是辽宁地质矿产局第九地质大队与长春地质学院等单位从1971年开始研究了一种具有独创性的sc—89和JSC—75型射流式冲击器，并于1982年获得科学技术奖，这是国内得到广泛应用的第一种液动冲击器。从1975年以后，我国除了地质系统广泛地研制了掖动冲击器外，其他几乎全部有钻探任务的兄弟部门都对此种钻进技术进行了研究，它们在生产实践中几乎部得到了肯定的好评。这种先进的钻进技术正在地质钻探、石油和天然气钻井以及各种工程钻中稳定地发展着。其技术核心——液动冲击器正逐步形成孔底动力钻的一个重要分支。
