自动抹灰机设计[毕业论文+三维模型+CAD图纸]

2021年2月15日14:30:19 发表评论浏览:685

机械设计毕业论文:自动抹灰机设计含论文,CAD图纸

自动抹灰机设计[毕业论文+三维模型+CAD图纸]

自动抹灰机设计[毕业论文+三维模型+CAD图纸]

自动抹灰机设计[毕业论文+三维模型+CAD图纸] 自动抹灰机设计[毕业论文+三维模型+CAD图纸]

摘 要

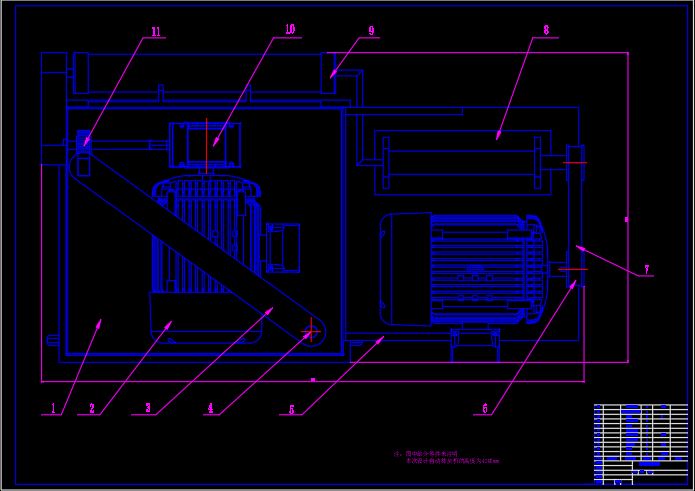

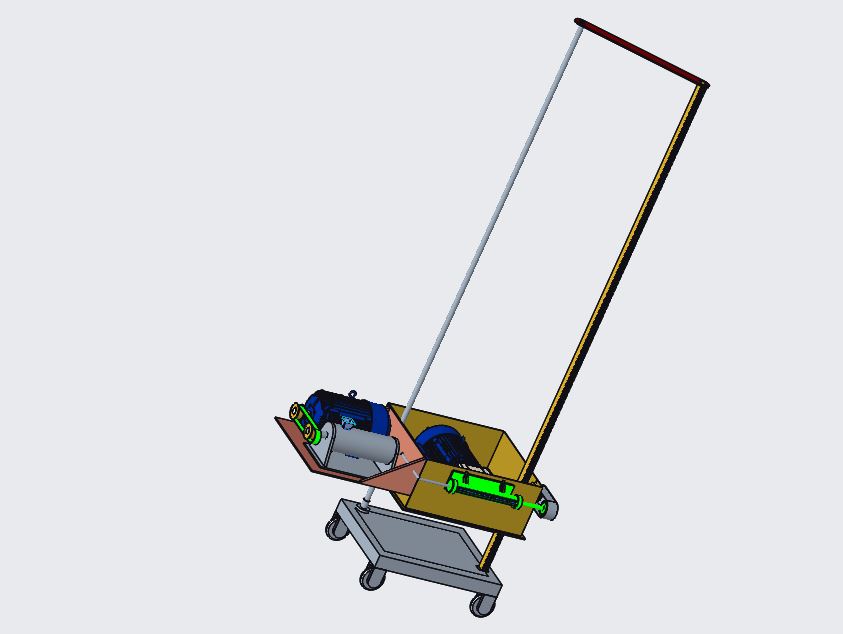

本论文设计的是一种自动抹灰机,文中简要概述了抹灰机目前的发展状况和趋势。对产品进行了方案的确定,按照机械设计的一般步骤,计算并设计了抹灰机上的主要零部件。设计中对工作零件和支架均进行了必要的校核计算。抹灰机的固定导轨纵向固定在装有轮子的基座上,抹灰装置在升降架上,其特点在于:增设活动导轨,活动导轨驱动装置包括固定在平台上的蜗轮减速电机、通过键安装在蜗轮轴端部的齿轮、与齿轮啮合且固定在固定导轨内侧的齿条。升降架与蜗轮蜗杆电机的平台固定连接,并经减震装置与抹灰装置连接。

本论文所设计的减速器动力通过齿轮齿条传动,带动活动导轨和抹灰装置上下运动,克服了传统的带轮传动、液压传动等的脉动现象的出现,实现自动抹灰。

关键词:抹灰装置,减速器,升降架,齿轮齿条。

Abstract

This paper designs a kind of automatic pasting machine, this paper briefly summarizes the pasting machine present development status and trends. To the scheme of the products in accordance with the general steps of mechanical design, calculation and design of main components of the plaster machine. To work in the design of parts and support all the necessary checking calculation. Pasting machine fixed guide rail vertical fixed on the base of the wheels, rendering device in lifting frame, its characteristic is: add activity guide rail, guide rail drive including fixed on the platform of worm gear deceleration motor, through the key installation at the end of worm wheel gear and gear meshing and fixed rack and the inside of the fixed guide rail. Lifting platform with worm gear and worm motor fixed connection, and the damping device connected to the rendering device.

In this paper the design of the reducer power through the gear rack driving, drive the activity guide rail and rendering device moves up and down, to overcome the traditional pulley drive, hydraulic drive pulsation phenomenon appeared, such as automatic rendering.

Key words:Plastering installment, Speed reducer, Erector, Worm gear.

目 录

摘 要 1
Abstract 2
目 录 3
第一章 绪 论 5
1.1 前言 5
1.2 抹灰机的研究现状与发展趋势 5
1.3 抹灰机的背景 6
1.4 抹灰机的工作特点 6
1.5抹灰机的适用范围 7
第二章 总体方案和结构设计 8
2.1 总体结构方案 8
2.2 输料装置 9
2.3 抹灰装置 10
第三章 减速器各部件的设计 13
3.1传动比的分配及转速校核 13
3.2减速器各轴转速,功率,转矩的计算 13
3.2.1各轴转速 13
3.2.2各轴的输入功率 14
3.3.3各轴输入转矩 14
3.3蜗轮蜗杆设计 14
3.3.1选择材料 14
3.3.2按齿面接触疲劳强度计算进行设计 14
3.3.3蜗杆与蜗轮的主要参数与几何尺寸确定 16
3.3.4校核齿根弯曲疲劳强度 17
3.3.5求蜗杆圆周速度并校核效率 17
3.3.6计算蜗杆传动主要尺寸 17
3.3.7蜗轮蜗杆的结构设计 18
3.3.8热平衡校核 18
3.4齿轮齿条设计 19
3.4.1选择材料 19
3.4.2按齿面接触强度计算设计 19
3.5蜗杆轴的设计 22
3.5.1扭矩初算轴径 22
3.5.2轴的结构设计 23
3.6输出轴的设计计算 24
3.6.1输出轴上的功率,转速和转矩: 24
3.6.2求作用在蜗杆上的力 24
3.6.3初步确定轴径的最小直径 24
3.6.4轴的结构设计 25
3.6.5精度校核轴的疲劳强度 27
3.7标准件的选择 30
3.7.1滚动轴承的选择 30
3.7.2键连接的选择及校核计算 30
第四章 输料器零部件的设计计算 32
4.1底座轴的校核 32
4.2输料电动机的选择 32
4.2.1螺旋轴的功率Pw 32
4.2.2传动装置的总效率η总: 33
4.2.3电机所需的工作功率: 33
4.2.4确定电动机的转速 33
4.2.5确定电动机的型号 34
4.3联轴器选择 34
4.4螺旋轴选择 35
4.4.1 轴的疲劳强度安全系数校核 35
总结与展望 37
参考文献 38
致 谢 39

第一章 绪 论

1.1 前言

自动抹墙机由底座、垂直支架、水平支架、抹头箱、送料装置、电气控制箱组成,其特征是底下装有走轮和可伸缩支腿,垂直支架分左右支架,分别固定在底座的两端,水平支架通过两端的左右导向支承座套在左右垂直立柱上,抹头箱在水平支架上可以左右移动,抹头箱上有抹板和抹头罩,抹板靠抹头旋转电机带动旋转,抹料是通过送料装置上的送料软管送往抹板的。该抹墙机属全自动,它具有:抹墙速度快,抹出的墙质量高,易生产、制造等优点。

1.2 抹灰机的研究现状与发展趋势

目前,市场上销售的抹灰机械一般由两部分组成:一部分是抹灰机;另一部分配套设备。国内抹灰机械的研制主要集中在抹灰机部分,其配套设备已有现成产品可供选择。通过对国内近十年公布的有关抹灰机的专利分析,我国抹灰机的研制现状可归纳为以下几个方面:

根据执行机构和抹灰装置的操纵方式,抹灰机一般可分为两种:

一类是手持式抹灰机,其特点是抹灰装置没有固定安装在抹灰机器上,工作时工人用手掌控抹灰装置。抹灰装置沿墙壁高度方向上、下移动,沿墙宽度方向左、右移动。抹灰装置与墙壁厚度方向的相对距离都完全凭操作工人手工掌控。

另一类是机械式抹灰机,这类机器的特点是将抹灰装置安装在机器的立柱或门架上,而立柱或门架则固定在底盘上,整台机器形成一个刚性整体。抹灰装置借助于升降架可在立柱或门架上上下移动。

根据公布的专利,抹灰装置可分为两种:

一类是旋转盘式抹灰装置,它借助于旋转的抹灰盘将来自灰浆管的灰浆压到墙壁上,并予以抹平。这类抹灰装置的驱动方式有:电动机——软轴式、油马达式、气马达式和压缩空气式直接叶轮工作等四种,以上的四种形式的抹灰装置结构都过于复杂。

另一类是平移式抹灰装置,它是借助于移动的抹灰板将来自灰浆管的灰浆抹到墙壁上并予以抹平,抹灰板和板体之间没有相对的移动,其结构相对简单。

抹灰机械的传动方式多采用液压传动,如液压多功能抹灰机,其抹灰的旋转驱动、上下升降、水平移动和灰浆泵的驱动都采用液压传动。屋面抹灰机除旋转盘式抹灰装置本身的驱动采用电动机—软轴外,其他传动都采用液压传动。

通过在使用中发现以上的设计存在许多的缺点:采用手持式抹灰机存在的主要问题是劳动强度仍然较大,不能起到减轻工人劳动强度的作用,且抹灰质量难以控制。为解决上述问题大都采用机械式抹灰机。但是现有的抹灰机存在平整度和表面光泽度达不到国家规定要求的问题,尤其是相邻两个刚抹出灰面不在同一个平面上。机械传动采用的液压传动易产生脉动现象,抹灰质量难以控制,同样会出现平整度和表面光泽度达不到国家规定要求的问题。为了解决上述问题,特研制设计了新型抹灰机。

1.3 抹灰机的背景

我国建筑业各种工程特别是一般民用建筑需大量抹灰,因此抹灰施工一直保持着在建筑装饰工程中的重要地位。随着绿色建筑概念在21世纪的兴起,人们日益追求自然与舒适,内外墙以涂料为主的环保型装饰方式已经成为21世纪的新潮流,这给机械喷涂抹灰带来了新的发展契机。

在建筑工程中就工期而言,装修工程要占总工期的三分之二,就劳力而言则占总量的35%,而抹灰工程一项就占人工总数的15~26%。在我国长期以来装修落后于主体工程形成拖后腿的局面,拖延了工期,原因在于手工操作,效率不高,一般砖混结构中砖墙面抹灰每100平方米需抹灰工4. 75个,而抹灰机的使用则是一个时效性抹灰工具。

1.4 抹灰机的工作特点
