转筒干燥器的总体与结构设计[毕业论文+CAD图纸]

机械设计毕业论文：转筒干燥器的总体与结构设计 含论文，CAD图纸 ，开题报告，翻译

转筒干燥器的总体与结构设计[毕业论文+CAD图纸]

摘要：

在化学生产中，有些原料，半成品或成品含有或多或少的水分或其他溶剂。为了满足使用的要求，常采用干燥的方法将这些水分或溶剂除去，而干燥的方法和设备是多种多样的。

回转干燥器是一种常见的干燥设备。它适合于颗粒状，湿物料的干燥，如纯碱，硝铵，和各种盐类等。回转干燥器能使物料在滚桶内翻动，抛撒，与热空气或烟道气充分接触，干燥速度快，生产力较高，因此广泛应用于化工，食品等工业生产中。

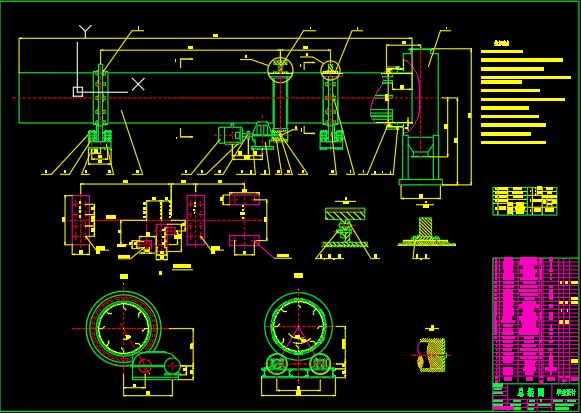

设计的主体部件是1000×8000mm规格的转筒部分,筒的转动依靠齿轮带动,筒的重量主要由两个托轮支撑,而托轮则由两个轴承支撑,抄板翻动物料。

该设备生产能力大，结构简单，但是效率较低。

关键词：回转 托轮 齿轮 轴承 抄板

Abstract

In the processing of the chemistry industry, some materials，semi-finished produces or finished produces contain more or less imprecision or other solvents．In order to satisfy the requirements of use, we need rid them by drying technology. There are many kinds of the methods equipments for drying．

The drying machine of turning cylinder is an old equipment and are in common use .It is fit to dry the wet materials ,such as sulphur ，all kinds of salts etc .It can make the materials turning over，throwing or scattering , and contact with the hot air amply .It’s drying speed is faster, and the manufacture ability is also very good .So it applies to the processing of the chemistry ，foodstuff etc widely.

The assignment of the design is the turning around section of serial 1000×8000mm .The turning of tube-shaped object depends on the gears .The weight is sustained with two supporting wheels .The supporting wheels is sustained with two bearing .The funtion of lifting of board is to turn over the matters.

The manufacture ability of this equipment is larger ,and the structure is simple ,but the efficiency is very lower.

Keywords: turning around ,supporting wheels ,the gears ,bearing ,lifting board .

1 引言

干燥的操作几乎涉及到国民经济的所有部门，广泛用于生产和生活之中。所谓干燥，一般是指从固体材料中使液体（主要是水份）挥发和分离的操作，也包括从液体或泥浆状的物料中蒸发除去水分，以达到固体中失去水分的操作。其目的是除去某些原料、半成品以及成品中的水分或溶剂，以便于加工、使用、运输、储藏等。

干燥是消耗大量热量的操作，在严格要求节省能源的今天，干燥所使用的热源，若能把利用废气及剩余蒸汽等廉价的热源作为方向，对于干燥机本身来说，即使热效率降低，但对整体而言，还是经济的。另外，在进入干燥工序之前的前处理工序，能采用降低水分的方法是经济的。

对于干燥操作来说，干燥器的选择是非常困难而复杂的问题。因被干燥物料的特性、供热的 方法和物料 — 干燥介质系统的流体动力学等必须全部考虑。由于被干燥物料的种类繁多，要求各异，决定了不可能有一个万能的干燥器，只能选用最佳的干燥方法和干燥器形式。

转筒干燥器的主体是略带倾斜并能回转的圆筒体。湿物料从左端上部加入，经过圆筒内部时，与通过筒内的热风或加热壁面进行有效的接触而被干燥，干燥后的产品从右端下部收集。在干燥过程中，物料借助于圆筒的缓慢转动，在重力的作用下从较高的一端向较低的一端移动。筒体内壁上装有顺向抄板（或类似的装置），它不断地把物料抛起又洒下，使物料的热接触面表面增加，以提高干燥速率并促进物料向前移动。干燥过程中所用的热载体一般为空气，烟道气或水蒸气等。如果热载体（如热空气、烟道气）直接与物料接触，则经过干燥后，通常用旋风除尘器将气体中所夹带的细粒物料捕集下来，非空气则经旋风除尘器后放空。转筒干燥器是最古老的干燥设备之一，但由于经济实用工作量大，效率较高，目前仍被广泛使用于冶金、建材、化工等领域。

2 概述

2.1 干燥的目的

干燥的操作几乎涉及到国民经济的所有部门，广泛用于生产和生活之中。
所谓干燥，一般是指从固体材料中使液体（主要是水分）挥发和分离的操作，也包括从液体或泥浆状的物料中蒸发除去水分，以达到固体中失去水分的操作。其目的是除去某些原料、半成品以及成品中的水分或溶剂，以便于加工、使用、运输、储藏等。

干燥是消耗大量热量的操作，在严格要求节省能源的今天，干燥所使用的热源，若能把利用废气及剩余蒸气等廉价的热源作为方向，对于干燥机本身来说，即使热效率降低，但对整体而言，还是经济的。
另外，在进入干燥工序之前的前处理工序，能采用降低水分的方法是经济的。

2.2 干燥机的选用基准

对于干燥操作来说，干燥器的选择是非常困难而复杂的问题。因被干燥物料的特性、供热的方法和物料—干燥介质系统的流体动力学等必须全部考虑。由于被干燥物料的种类繁多，要求各异，决定了不可能有一个万能的干燥器，只能选用最佳的干燥方法和干燥器型式。

在选择干燥器型式时，要考虑下列因素：

（1） 被干燥物料的性质

（a）湿物料的物理特性；（b）干物料的物理特性；（c）腐蚀性

（d）毒性；（e）可燃性；（f）粒子大小；（g）磨损性

（2） 物料的干燥特性

（a）湿分的类型

（b）初始和最终湿含量；

（c）允许的最高干燥温度；

（d）产品的粒度分布；

（e）产品的色、光泽、味等。

（3）回收问题
