组合机床动力滑台液压系统的设计[毕业论文+CAD图纸]

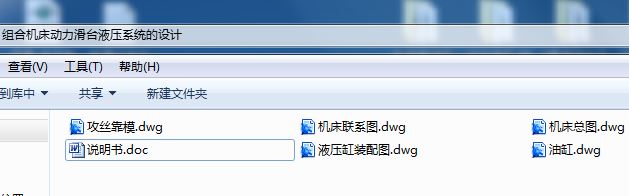

机械设计毕业论文：组合机床动力滑台液压系统的设计含论文，CAD图纸

组合机床动力滑台液压系统的设计[毕业论文+CAD图纸]

目录

前言 1
目录 2
一、液压传动的发展概况 3
二、液压传动的工作原理和组成 4
三、液压传动的优缺点 5
1、优点 5
2、液压传动的缺点： 5
四、液压系统的应用领域 6
1、液压传动在机械行业中的应用： 6
2、静液压传动装置的应用 7
五、液压系统工况分析 8
1、运动分析 8
七、拟定液压系统图 12
1、 调速方式的选择 13
2、快速回路和速度换接方式的选择 13
液压工作原理： 14
八、液压元件选择 16
1、选择液压泵和电机 16
2、 元、辅件的选择 21
九、液压系统验算 24
1．管路系统压力损失验算 24
2、液压系统的发热与温升验算 27
十、液压系统最新发展状况 29
1、国外液压系统的发展 29
2、远程液压传动系统的发展 30
十一、注意事项 32
十二、总结 33
致谢 34
参考文献 34

一、液压传动的发展概况

液压传动和气压传动称为流体传动，是根据17世纪帕斯卡提出的液体静压力传动原理而发展起来的一门新兴技术，是工农业生产中广为应用的一门技术。如今，流体传动技术水平的高低已成为一个国家工业发展水平的重要标志。

第一个使用液压原理的是1795年英国约瑟夫•布拉曼(Joseph Braman,1749-1814)，在伦敦用水作为工作介质,以水压机的形式将其应用于工业上,诞生了世界上第一台水压机。1905年他又将工作介质水改为油,进一步得到改善。

第一次世界大战(1914-1918)后液压传动广泛应用,特别是1920年以后,发展更为迅速。液压元件大约在 19 世纪末 20 世纪初的20年间,才开始进入正规的工业生产阶段。1925 年维克斯(F.Vikers)发明了压力平衡式叶片泵,为近代液压元件工业或液压传动 的逐步建立奠定了基础。20 世纪初康斯坦丁•尼斯克(G•Constantimsco)对能量波动传递所进行的理论及实际研究;1910年对液力传动(液力联轴节、液力变矩器等)方面的贡献，使这两方面领域得到了发展。

我国的液压工业开始于20世纪50年代，液压元件最初应用于机床和锻压设备。60年代获得较大发展，已渗透到各个工业部门，在机床、工程机械、冶金、农业机械、汽车、船舶、航空、石油以及军工等工业中都得到了普遍的应用。当前液压技术正向高压、高速、大功率、高效率、低噪声、低能耗、长寿命、高度集成化等方向发展。同时，新元件的应用、系统计算机辅助设计、计算机仿真和优化、微机控制等工作，也取得了显著成果。

目前，我国的液压件已从低压到高压形成系列，并生产出许多新型元件，如插装式锥阀、电液比例阀、电液伺服阀、电业数字控制阀等。我国机械工业在认真消化、推广国外引进的先进液压技术的同时，大力研制、开发国产液压件新产品，加强产品质量可靠性和新技术应用的研究，积极采用国际标准，合理调整产品结构，对一些性能差而且不符合国家标准的液压件产品，采用逐步淘汰的措施。由此可见，随着科学技术的迅速发展，液压技术将获得进一步发展，在各种机械设备上的应用将更加广泛。
