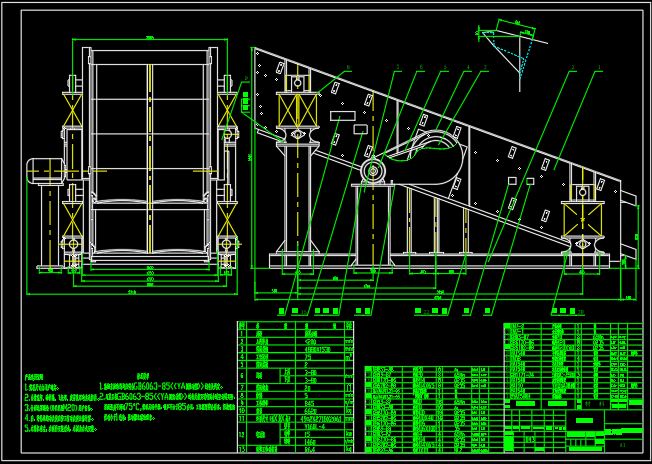

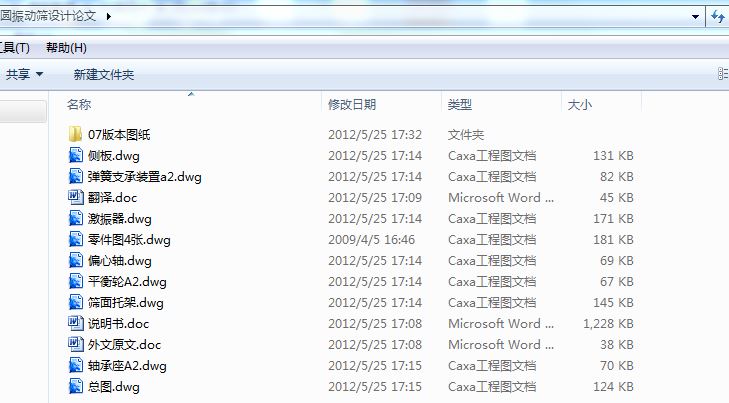

机械毕业设计论文：2YAH1548型圆振动筛设计含CAD图纸9张

2YAH1548型圆振动筛设计[毕业论文+CAD图纸]

摘要

目前我国各种选煤厂使用的设备中,振动筛是问题较多、维修量较大的设备之一。这些问题突出表现在筛箱断梁、裂帮,稀油润滑的箱式振动器漏油、齿轮打齿、轴承温升过高、噪声大等问题,同时伴有传动带跳带断带等故障。这类问题直接影响了振动筛的使用寿命,严重影响了生产。2YAH1548型圆振动筛可以很好的解决此类问题，因此本次设计的振动筛为2YAH1548型圆振动筛，该系列振动筛主要用于煤炭行业中物料分级、脱水、脱泥、脱介等作业。其工作可靠，筛分效率高，但设备自身较重。设计分析论述了设计方案，包括振动筛的分类与特点和设计方案的确定；对物料的运动分析，对振动筛的动力学分析及动力学参数的计算，合理设计振动筛的结构尺寸；进行了激振器的偏心块等设计与计算，包括原始的设计参数，电动机的设计与校核；进行了主要零部件的设计与计算，皮带的设计计算与校核，弹簧的设计计算，轴的强度计算，轴承的选择与计算，然后进行了设备维修、安装、润滑及密封的设计，最后进行了振动筛的环保以及经济分析。

关键词：振动筛；激振器；圆振动筛

Abstract

At present, China's coal preparation plant all the equipment used in the shaker is more problems, maintenance of one of the larger equipment. These issues in sieve outstanding performance me off beam, crack help, lubrication oil dilute the box-type vibrator oil spills, fighting tooth gear, bearing temperature rise too high, major issues such as noise, accompanied by dancing with broken belts, such as fault zone. Such issues directly affecting the life of the shaker, which has seriously affected the production. 2YAH1548-round good shaker can solve such problems, so this shaker designed for round 2 YAH1548-shaker, the series of major shaker in the materials used in the coal industry classification, dehydration, desliming, such as referrals from

Operations. Its reliable, efficient screening, but their heavy equipment. Design analysis on the design options, including the classification and shaker features and design programmes to be confirmed; materials on the movement of the shaker and the dynamics of the parameters, to design the structure of vibrating screen size; conduct The eccentric block of the exciter, such as design and calculation, including the original design parameters, motor design and verification; were the main components of the design and calculation, belts and check the design and calculation, the design of spring, the axis of Strength, the choice of bearings and calculation and then proceed to the maintenance of equipment, installation, lubrication and seal the design, a shaker final environmental and economic analysis.

Key words: shaker; Vibrator; round shaker

目录

摘要 I
Abstract II
1 绪论 1
1.1前言 1
1.2背景 1
1.2.1振动筛的发展概况 1
1.2.2我国振动筛的发展概况 2
1.3振动筛的分类 3
1.4筛分机械发展方向 4
2振动筛筛面物料运动理论 5
2.1筛上物料的运动分析 5
2.2正向滑动 6
2.3反向滑动 7
2.4跳动条件的确定 7
2.5物料颗粒跳动平均运动速度 8
3.振动筛的工作原理及结构组成 10
3.1圆振动筛的工作原理 10
3.2振动筛基本结构 10
3.2.1筛箱 10
3.2.2激振器 10
3.2.3支承装置和隔振装置 10
3.2.4 传动装置 10
4.振动筛动力学基本理论 11
5.振动筛参数计算 15
5.1运动学参数的确定 15
5.2振动筛工艺参数的确定 16
5.3动力学参数 17
5.4电动机的选择 17
5.4.1电动机功率计算 17
5.4.2选择电机 18
5.4.3电机的启动条件的校核 18
6主要零件的设计与计算 20
6.1轴承的选择与计算 20
6.1.1轴承的选择 20
6.1.2轴承的寿命计算 20
6.2皮带的设计 21
6.2.1选取皮带的型号 21
6.2.2传动比 21
6.2.3带轮的基准直径 21
6.2.4带速 21
6.2.5确定轴间距和带的基准长度 21
6.3轴的设计 23
6.3.1轴的设计特点 23
6.3.2轴的常用材料 23
6.3.3轴的强度验算 23
6.4支承弹簧设计验算 26
7振动筛的安装维护及润滑 28
7.1振动筛的安装及调试 30
7.1.1安装前的准备 30
7.1.2安装 30
7.1.3试运转 30
7.2操作要点 31
7.3维护与检修 31
7.3.1维护 31
7.3.2常见故障处理 32
7.4振动筛的轴承润滑的改进 32
7.4.1措施 32
7.4.2效果 33
8 设备的环保、可靠性和经济评价 34
8.1 设备的环保 34
8.2 设备的可靠性 32
8.2.1可靠度的计算 32
8.2.2可靠度的计算 33
8.3设备的经济评价 35
8.3.1投资回收期 35
8.3.2设备合理的更新期 36
结束语 37
致谢 38
参考文献 39
附录………………40

1 绪论

1.1前言

从井下或露天采矿开采出来的或经过破碎的物料，是以各种大小不同的颗粒混合在一起的。在选矿厂、选煤厂和其它的工业部门中，物料在使用或进一步处理前，常常需要分成粒度相近的几种级别。物料通过筛面的过孔分级称为筛分。筛分所用的机械称为筛分机械。

在选矿厂和选煤厂中应用的筛分机械有很多种结构型式，如固定格筛、弧形筛、旋流筛，滚轴筛，简筛、摇动筛，惯性振动筛和共振筛等。目前，由于惯性振动筛具有构造简单、生产能力大，筛分效率高等优点，因而在选矿厂、选煤厂及其它工业部门中已被广泛用于分级，脱水，脱介和脱泥作业。共振筛在生产实践中也取得较好的效果，但因具有较大的冲击裁荷，故其机件(如横梁与侧板)容易损坏。须进一步研究和改进。随着煤矿开采能力和入洗原煤量的提高,作为物料分级筛选的主要设备——振动筛也不断向大型化发展。

1.2背景

1.2.1振动筛的发展概况

筛分设备在国外的发展已有300多年的历史，在此之前，物料的筛分主要采用人力筛分，动力筛分最早也是摇动筛。大约100多年前就出现了惯性筛，最早的惯性筛是采用柴油机带动的，主要用于物料的分级作业。

比较完善的振动惯性筛出现在19世纪初，主要是用于分级的圆振动筛（单轴振动筛），随着选煤、选矿业的发展用于脱水的直线振动筛（双轴振动筛）逐渐发展起来。

单轴振动筛的发展经历了简单惯性式向自定中心式的发展过程。直线振动筛经历了箱式振动器到双电机拖动的筒式振动器（自同步技术），目前为箱式振动器与侧邦式块偏心单元体振动器（自同步技术）的并存时代。

现在振动筛轴承普遍采用了振动设备专用轴承，筛框的主要联接件采用了虎克铆钉或高强螺栓，筛面采用了不锈钢筛面、聚鞍脂筛面等。
