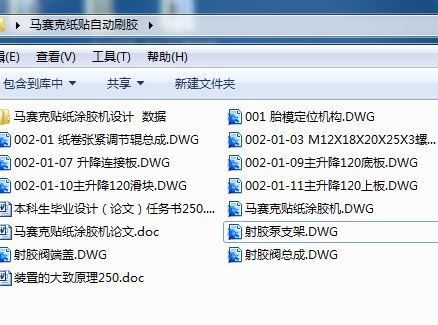

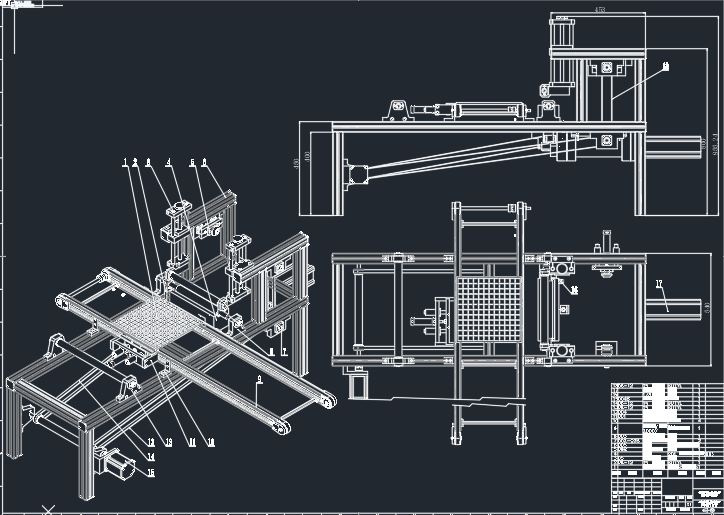

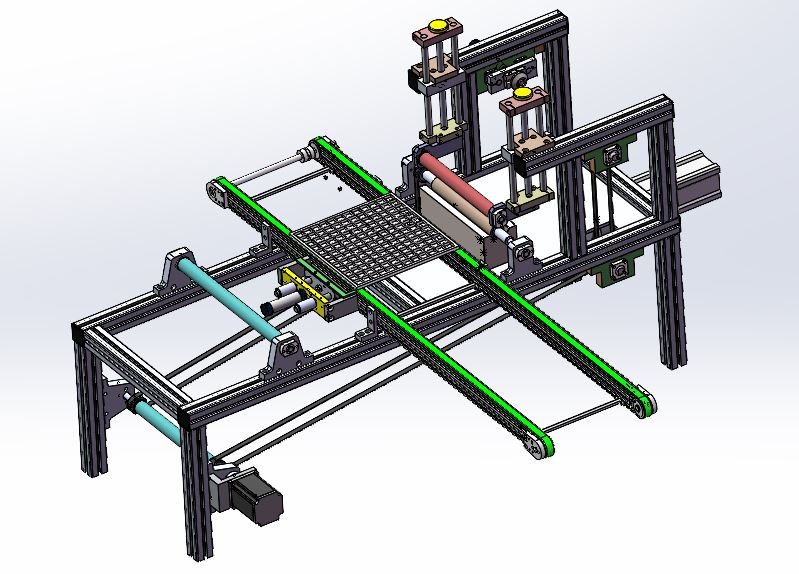

马赛克贴纸涂胶机设计[毕业论文+Solidworks模型+CAD图纸]

机械设计毕业论文：马赛克贴纸涂胶机设计含论文，CAD图纸

马赛克贴纸涂胶机设计[毕业论文+Solidworks模型+CAD图纸]

目  录

1.        绪论•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••1
1.1课题来源 •••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••1
1.2目的及意义 •••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••1
1.3国内外技术的发展现状 •••••••••••••••••••••••••••••••••••••••••••••••••••••1
2.        马赛克自动铺贴机及自动刷胶系统的介绍•••••••••••••••••••••••••••••••••••••••••1
2.1马赛克自动铺贴机••••••••••••••••••••••••••••••••••••••••••••••••••••••••••1
2.2自动刷胶系统••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••1
3.        马赛克自动刷胶系统的设计•••••••••••••••••••••••••••••••••••••••••••••••••••••1
3.1自动刷胶系统方案的拟定••••••••••••••••••••••••••••••••••••••••••••••••••••1
3.2卷纸传输机构设计••••••••••••••••••••••••••••••••••••••••••••••••••••••••••1
3.3自动刷胶机构设计••••••••••••••••••••••••••••••••••••••••••••••••••••••••••1
3.4废边纸回收机构设计••••••••••••••••••••••••••••••••••••••••••••••••••••••••1
4.        马赛克自动刷胶系统Solidworks建模及模拟装配•••••••••••••••••••••••••••••••••••1
4.1Solidworks软件介绍••••••••••••••••••••••••••••••••••••••••••••••••••••••••1
4.2马赛克自动刷胶系统Solidworks建模及模拟装配•••••••••••••••••••••••••••••••1
4.2.1马赛克自动刷胶系统零件的三维建模••••••••••••••••••••••••••••••••••••1
4.2.2马赛克自动刷胶系统零部件的模拟装配••••••••••••••••••••••••••••••••••1
5.        结论•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••1
参考文献•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••1
致谢••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••1

1.绪论

1.1课题来源

该课题的灵感来源于由与广东科达机电有限公司共同申报的项目“多颜色复杂图案马赛克自动铺贴装备的研发及产业化”。目前该自动铺贴装备已设计完成，并初步形成了产品。而为了使整个马赛克纸贴的生产过程都能实现自动化，智能化，故提出了此课题“马赛克纸贴自动刷胶系统原型设计”。本论文的重点是对马赛克铺贴纸涂胶部分作的设计，进而为为后续的铺贴纸剪裁部分做前期准备。

1.2目的及意义

曾几何时，作为瓷砖的附庸，起源于希腊且拥有几千年历史的马赛克在建筑材料市场中一直处于一种尴尬的地位。但正由于其产品本身的特性以及在国内经济快速发展的大环境下，受到成熟而趋向饱和的陶瓷行业的提携，我国的马赛克行业迎来了如雨后春笋般的高速发展期。而如今，马赛克产品已俨然成为国内外建材市场中一道十分亮丽的“风景线”。

马赛克属于陶瓷产业所衍生出来的一个密集型劳动产业，需要大量的人手劳动力和机械化生产。但是纵观整个马赛克生产行业，并没有多少的工厂真正实施机械化生产，而相反，很多马赛克企业还相当排斥使用马赛克铺贴机械，或者涂胶机械；而仍然使用传统的人手铺贴和人手涂胶。主要原因就在于国内对于马赛克自动生产线的相关设备及技术的研究还处于起步阶段，而公司之间仿冒抄袭严重、无序竞争激烈、生产标准不完善，就是导致技术研发进展缓慢的重要原因，因此主要设备的使用还必须依靠国外进口，又受限于成本的控制，故很多企业放弃使用自动铺贴设备和自动涂胶设备。

1.3 国内外技术的发展现状

马赛克是一种艺术，色彩的搭配有着无限的可能性，能够做出比瓷砖更加富有变化的美感；但同时马赛克也是一个工业，需要大量的劳动力和机械化生产。这就造成了一个矛盾：马赛克的艺术性来源于它的个性化和细腻感，人工铺贴能够最大限度的保留马赛克的设计感，而不至于落入千篇一律的同质化之中。但是存在的问题是效率很低，传统的人工铺贴方式铺一板15×15的马赛克大约需5-8分钟，想要提高产能就只能投入大量的工人，费时费力而且工人的工资也是一笔不少的投入。而且在很多时候，即使是出高薪，也请不到工人，手工化就大大限制了产能的提升。机械化是提高产能的最有效的方法，工业化大生产的核心就是机械代替人手，实现便捷的快速化自动化生产。但是在马赛克行业，我们并没有看到多少的工厂实施机械化生产，相反，很多马赛克企业还相当排斥使用马赛克铺贴机械，仍然使用传统的人手铺贴为主。

为何在全社会都在提倡机械化代替人手的同时，国内马赛克行业却反而对其表现出一种消极，甚至是表现出排斥的态度呢？

1、马赛克的艺术来自于巧手

确实，对比起用玻璃或者陶瓷马赛克每个颗粒只能表现单一的色彩，石材马赛克在材质上是有优势的，能够表现出更加灵活的渐变效果。但是每个颗粒都是独一无二的话，除了经由人工挑选出适合拼贴的颗粒之外别无他法，这个过程是很难被机械所代替的。“这样一幅1500mm×2400mm的精剪画需要4到6个工人工作十几天才能生产出来。”很多时候企业并非是不想提高产量，缩短订单完成时间，而是在速度和质量之间只能选择后者。

这也就是部分马赛克企业抗拒马赛克铺贴机械的原因——并非是不想提高产量，而是提高产量换来的是质量的下滑，致使马赛克铺贴的自动化在马赛克拼画和部分材质的企业里面难以推广，只能继续用人手来换产量。另一方面，也有认为马赛克产品的艺术价值很大一部分是来自于无可替代的人的脑力和体力附加，启用机械化生产之后就会失却其应有的价值。

2、设备投入大，收益不明朗

马赛克铺贴机械的价格动辄十几万到几十万，对于马赛克行业大量存在的中小企业来说可以算是一笔不少的投入。但是相对于投入，企业希望设备带来的收益却是并明朗的：在生产销售的旺季和人手短缺的节后等时间，机械设备确实能够帮助企业缓解生产压力，减少订单完成时间。但是在淡季或者人手充裕的情况下，机械设备却只能长时间的闲置，造成产能的浪费。

而且马赛克铺贴机械虽然已经有过先例，但是技术还是处于摸索阶段，操作和维护的成本和技术要求也比较高，往往会使企业产生使用困难，所以很多购买了铺贴机的企业的普遍反应并不良好。

3、产能超越销能，机械化造成滞销

国内马赛克行业进入门槛低，造成的现状是中小企业密布，经营混乱，整个行业的环境十分的无序。中小企业为主的马赛克企业本身不能接到太多的订单，对产能的需求并不是很大，所以对铺贴机械的需求几乎为零，这也是阻碍马赛克铺贴机械推广的阻力。对于小企业来说，接到订单远比生产速度要重要的多，生产过多的产品，销售能力却跟不上去，只能造成产品滞销。更加长远的考虑是滞销导致资金紧张，进而引起价格战导致削弱彼此的利润空间，损害的是整个行业的利益。
国外马赛克铺贴行业的态度：
