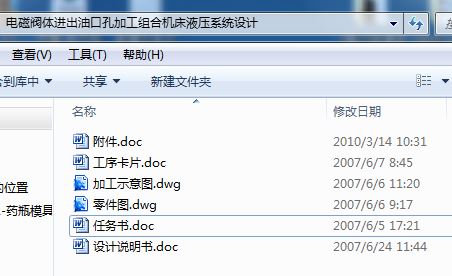

数控毕业论文：电磁阀体进出油口孔加工组合机床液压系统设计含论文，CAD图纸，任务书，工序卡

电磁阀体进出油口孔加工组合机床液压系统设计[毕业论文+CAD图纸]

摘 要

电磁阀体进出油口孔加工组合机床，它的配置型式具有固定式液压夹紧的单工位组合机床，这类组合机床夹具和工作台都是固定不动的，动力滑台实现进给运动。滑台上的动力箱实现切削运动，根据工件结构特点，以及精确要求，采用结合面为定值基准面。 在基准面对应的另一圆柱面上，用压块压紧，由于结合面的加工精度较高，以它为基面，完全可以达到要求的加工精度。

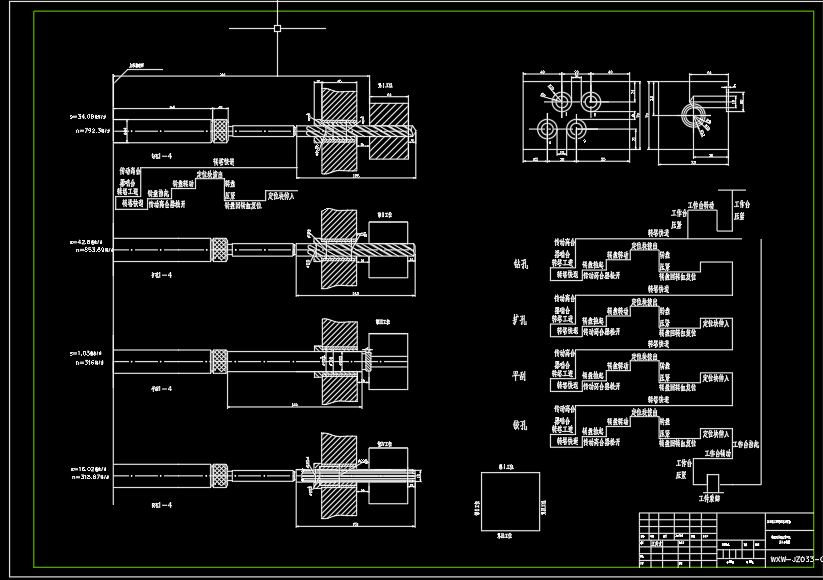

组合机床总体设计三图一卡①“被加工零件工序图”它是组合机床的设计的主要依据，它是制造使用，检修和调整机床的重要技术条件②绘制加工示意图，它是刀具夹具，多轴箱，液压电器装置设计及通用部件选择主要原始资料，它是调整机床，刀具及试车依据。③绘制联系和运动关系及检验机床各部件相对于位置及联系是否满足加工要求，通用部件的选择是否合适，并为进一步开展主轴箱，夹具等专用部件，零件的设计提供依据。④相对生产率计算卡，它用来反映机床的加工过程，完成这一动作所需要的时间，切削用量，机床生产率及机床负荷率。

关键词：组合机床、液压系统、液压缸，自动循环、主轴箱。

ABSTRACT

The solenoid valve body turn over oil buccal cavity processing aggregate machine-tool, its configuration has the simplex position aggregate machine-tool which the stationary hydraulic pressure clamps ,this kind of aggregate machine-tool jig and the work table all are fixed motionless, the power realizes for the movement. On power box realization cutting motion, according to the work piece unique feature, as well as the precise request, uses the junction plane for the definite value reduced plane. In the reduced plane correspondence another round cylinder, contracts with the briquetting, because the junction plane processing precision is higher, take it as the basic plane, definitely may meet the requirements the processing precision.
A geometry engine bed system design ---- three charts card (1) "is processed the components working procedure chart" it is the aggregate machine-tool design main basis, it makes the use, overhauls and adjusts the engine bed the important engineering factor (2) plan processing schematic drawing, it is the cutting tool jig, the hydraulic pressure electrical fittings design and the general part choice main firsthand information, it is adjusts the engine bed, the cutting tool and the test run basis. (3) The plan relation and the movement relations and the examination engine bed various parts are opposite to the position and relate whether satisfies the processing request, the general part choice is whether appropriate, and for further develops the headstock, the jig and so on the special-purpose part, the components design provides the basis. (4) The generic efficiency computation card, it uses for to reflect the engine bed the processing process, completes the time which this movement needs, the cutting specifications, the engine bed productivity and the engine bed load factor.

Key words: Aggregate machine-tool, hydraulic system, hydraulic cylinder, automatic circulation, headstock.

第一章 绪 论

组合机床是以通用部件为基础，配以按工件特定形状和加工工艺设计的专用部件和夹具，组成的半自动或自动专用机床。

组合机床一般采用多轴、多刀、多工序、多面或多工位同时加工的方式，生产效率比通用机床高几倍至几十倍。由于通用部件已经标准化和系列化，可根据需要灵活配置，能缩短设计和制造周期。因此，组合机床兼有低成本和高效率的优点，在大批、大量生产中得到广泛应用，并可用以组成自动生产线。
组合机床一般用于加工箱体类或特殊形状的零件。加工时，工件一般不旋转，由刀具的旋转运动和刀具与工件的相对进给运动，来实现钻孔、扩孔、锪孔、铰孔、镗孔、铣削平面、切削内外螺纹以及加工外圆和端面等。有的组合机床采用车削头夹持工件使之旋转，由刀具作进给运动，也可实现某些回转体类零件(如飞轮、汽车后桥半轴等)的外圆和端面加工。

二十世纪70年代以来，随着可转位刀具、密齿铣刀、镗孔尺寸自动检测和刀具自动补偿技术的发展，组合机床的加工精度也有所提高。铣削平面的平面度可达0.05毫米／1000毫米，表面粗糙度可低达2.5～0.63微米；镗孔精度可达IT7～6级，孔距精度可达O.03～O.02微米。

专用机床是随着汽车工业的兴起而发展起来的。在专用机床中某些部件因重复使用，逐步发展成为通用部件，因而产生了组合机床。

最早的组合机床是1911年在美国制成的，用于加工汽车零件。初期，各机床制造厂都有各自的通用部件标准。为了提高不同制造厂的通用部件的互换性，便于用户使用和维修，1953年美国福特汽车公司和通用汽车公司与美国机床制造厂协商，确定了组合机床通用部件标准化的原则，即严格规定各部件间的联系尺寸，但对部件结构未作规定。

通用部件按功能可分为动力部件、支承部件、输送部件、控制部件和辅助部件五类。动力部件是为组合机床提供主运动和进给运动的部件。主要有动力箱、切削头和动力滑台。

支承部件是用以安装动力滑台、带有进给机构的切削头或夹具等的部件，有侧底座、中间底座、支架、可调支架、立柱和立柱底座等。

输送部件是用以输送工件或主轴箱至加工工位的部件，主要有分度回转工作台、环形分度回转工作台、分度鼓轮和往复移动工作台等。
控制部件是用以控制机床的自动工作循环的部件，有液压站、电气柜和操纵台等。辅助部件有润滑装置、冷却装置和排屑装置等。

为了使组合机床能在中小批量生产中得到应用，往往需要应用成组技术，把结构和工艺相似的零件集中在一台组合机床上加工，以提高机床的利用率。这类机床常见的有两种，可换主轴箱式组合机床和转塔式组合机床。

组合机床未来的发展将更多的采用调速电动机和滚珠丝杠等传动，以简化结构、缩短生产节拍；采用数字控制系统和主轴箱、夹具自动更换系统，以提高工艺可调性；以及纳入柔性制造系统等。
