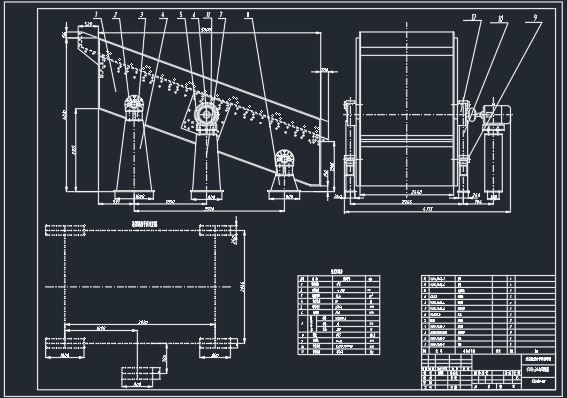

YAH2460型圆振动筛设计[毕业论文+CAD图纸]

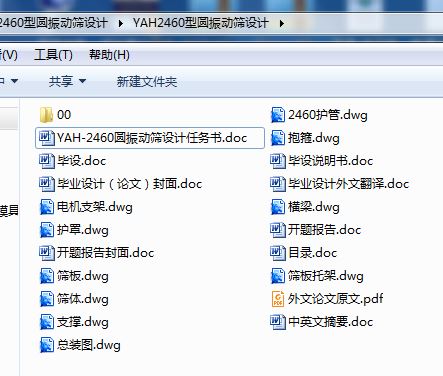

机械设计毕业论文：YAH2460型圆振动筛设计含论文，CAD图纸,开题报告,任务书,翻译

YAH2460型圆振动筛设计[毕业论文+CAD图纸]

摘要

目前我国各种选煤厂使用的设备中,振动筛（筛分机）是问题较多、维修量较大的设备之一。这些问题突出表现在筛箱断梁、裂帮、稀油润滑的箱式振动器漏油、齿轮打齿、轴承温升过高、噪声过大等问题,同时伴有传动带跳带、断带等故障。这类问题直接影响了振动筛（筛分机）的使用寿命,严重影响了生产。YAH—2460型圆振动筛可以很好的解决此类问题，因此本次设计的振动筛为YAH—2460型圆振动筛，该系列振动筛主要用于煤炭行业中物料分级、脱水、脱泥、脱介等作业。其工作可靠，筛分效率高，但设备自身较重。设计分析论述了设计方案，包括振动筛的分类与特点和设计方案的确定；对物料的运动分析；对振动筛的动力学分析及动力学参数的计算；合理设计振动筛的结构尺寸；进行了激振器的偏心块等设计与计算，包括原始的设计参数，电动机的设计与校核；进行了主要零部件的设计与计算，皮带的设计计算与校核，弹簧的设计计算，轴的强度计算，轴承的选择与计算，然后进行了设备维修、安装、润滑及密封的设计，最后进行了振动筛的环保以及经济分析。

关键词：振动筛；激振器；圆振动筛

Abstract

At present, China's coal preparation plant all the equipment used in the shaker is more problems, maintenance of one of the larger equipment. These issues in sieve outstanding performance me off beam, crack help, lubrication oil dilute the box-type vibrator oil spills, fighting tooth gear, bearing temperature rise too high, major issues such as noise, accompanied by dancing with broken belts, such as fault zone. Such issues directly affecting the life of the shaker, which has seriously affected the production. YAH—2460round good shaker can solve such problems, so this shaker designed for roundYAH—2460shaker, the series of major shaker in the materials used in the coal industry classification, dehydration, desliming, such as referrals from

Operations. Its reliable, efficient screening, but their heavy equipment. Design analysis on the design options, including the classification and shaker features and design programmes to be confirmed; materials on the movement of the shaker and the dynamics of the parameters, to design the structure of vibrating screen size; conduct The eccentric block of the exciter, such as design and calculation, including the original design parameters, motor design and verification; were the main components of the design and calculation, belts and check the design and calculation, the design of spring, the axis of Strength, the choice of bearings and calculation and then proceed to the maintenance of equipment, installation, lubrication and seal the design, a shaker final environmental and economic analysis.

Key words: shaker; Vibrator; round shaker

目录

1 绪论 1
1.1前言 1
1.2背景 1
2振动筛筛面物料运动理论 5
2.1筛上物料的运动分析 5
2.2正向滑动 6
2.3反向滑动 7
2.4跳动条件的确定 8
2.5物料颗粒跳动平均运动速度 9
3.振动筛的工作原理及结构组成 10
3.1圆振动筛的工作原理 10
3.2振动筛基本结构 11
4.振动筛动力学基本理论 12
5.振动筛参数计算 16
5.1运动学参数的确定 16
5.2振动筛工艺参数的确定 18
5.3动力学参数 19
5.4电动机的选择 19
6主要零件的设计与计算 22
6.1轴承的选择与计算 22
6.2皮带的设计 23
6.3轴的设计 26
6.4支承弹簧设计验算 29
7振动筛的安装维护及润滑 32
7.1振动筛的安装及调试 32
7.2操作要点 33
7.3 维护与检修 34
7.4振动筛的轴承润滑的改进 35
结束语 36
参考文献 37
致 谢 38
附录A 39

1 绪论

1.1前言

振动筛是工矿企业普遍应用的筛分机械，用作物料的筛分、分级、洗涤、脱介、脱水之用。筛分设备技术水平的高低和质量的优劣，关系到工艺效果的好坏、生产效率的高低和能源节省的程度，从而直接影响企业的经济效益。而振动筛以它结构简单、处理能力大、工作可靠等优点在所有筛分设备中占有绝对优势，其占有量约为95％。最近几年，各国对振动筛分技术的研究很重视，如强化振动参数，设备大型化，筛机零部件的三化，自同步技术的推广应用，新筛机的出现等都是围绕着振动筛发展起来的。下面就振动筛发展概况、品种规格、结构强度作一下阐述。

1.2背景

1.2.1国内外研究现状

1. 国外研究现状

国外从16 世纪开始筛分机械的研究与生产，在18 世纪欧洲工业革命时期，筛分机械得到迅速发展，到本世纪，筛分机械发展到一个较高水平。德国申克公司可提供260 多种筛分设备，STK 公司生产的筛分设备系列品种较全，技术水平较高，KHD公司生产200多种筛分设备，通用化程度较高，KUP 公司和海因勒曼公司都研制了双倾角的筛分设备。美国RNO公司新研制DF11 型双频率筛，采用了不同速度的激振器。DRK公司研制成三路分配器给料，一台高速电机驱动。日本东海株式会社和RXR 公司等合作研制了垂直料流筛，把旋转运动和旋回运动结合起来，对细料一次分级特别有效。英国为解决从湿原煤中筛出细粒末煤，研制成功旋流概率筛。前苏联研制了一种多用途兼有共振筛和直线振动筛优点的自同步直线振动筛。

2. 国内研究现状

由于工业发展缓慢，基础比较薄弱，理论研究和技术水平落后，我国筛分机械的发展是本世纪近50 年的事情，大体上

可分为三个阶段。

(1) 仿制阶段：这期间，仿制了前苏联的ГУП 系列圆振动筛、BKT-11、BKT-OMZ
