JKMD4×4多绳摩擦式提升机设计[毕业论文+CAD图纸]

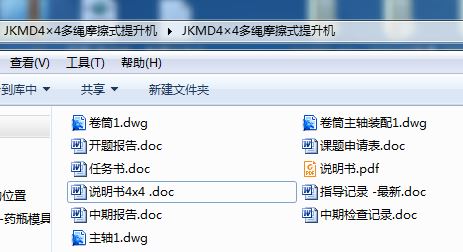

煤矿机械设计毕业论文：JKMD4×4多绳摩擦式提升机设计含论文，CAD图纸，开题报告，任务书

JKMD4×4多绳摩擦式提升机设计[毕业论文+CAD图纸]

摘 要

目前我国许多煤矿矿井已经转向中、深部开采，矿井提升设备作为 煤矿的关键设备，在矿井机械化生产中占有重要地位。制动器是提升的 重要组成部分之一，直接关系着提升机设备的安全运行。

多绳摩擦提升机具有体积小、质量轻、安全可靠、提升能力强等优 点，适用于较深的矿井提升。本文利用大学期间所学课程针对多绳摩擦 轮提升机，对其滚筒和制动系统进行设计。

在对提升机的制动器选型过程中，因盘式制动器是近年来应用较多 的一种新型制动器，它以其独特的优点及良好的安全性能被广大用户认 可，特别是在结合了液压系统和PLC控制之后，液压系统和PLC超强的 控制性能为盘式制动器的应用提供了巨大的工作平台。制动盘的制动力， 靠油缸内充入油液而推动活塞来压缩盘式弹簧来实现。

液压盘式制动器作为最新一种制动器，具有许多优点，所以它在现 代多种类型提升机中获得广泛的应用。它具有制动力大、工作灵活性稳 定、敏感度高等特点，对生产安全具有重要意义。

多绳摩擦提升机是利用钢丝绳与主导轮上的摩擦衬垫之间的摩擦力带动钢丝绳随着主导轮一起转动，从而实现容器的提升和下放。本次设计为JKMD4×4多绳摩擦提升机的设计，设计内容主要有：主轴装置的结构设计和强度及刚度较核计算；钢丝绳的选择计算；传动系统参数确定及主电动机的选择计算；提升高度的计算及校核；防滑条件等验算。

关键词：提升机；多绳摩擦；制动器；防滑条件；液压传动

Abstract

Currently many of our coal mine has turned to deep mining. Mine coal upgrading equipment as the key equipment holds an important position in mechanized production of the mine. The brakes are one of the important components of a direct bearing on Hoist the safe operation of equipment.

Multi-rope friction hoist with small size, light weight, safe, reliable, and strong ability to upgrade apply to the deeper mine hoist. In this paper, the braking system for four-rope friction round hoist have been designed.
In the hoist brake selection process, because in recent years disc brake is used in the new brakes It's unique strengths and good safety performance recognized by the majority of users. Especially in the light of the hydraulic control system and the PLC, Hydraulic System and PLC super performance of the disc brake provides a tremendous platform for the work. Brake disc braking force and rely on the fuel tank filled with oil that drives the piston to compress spring to achieve Disc.

Hydraulic disc brakes as the latest development of a brake, which has many advantages. Therefore it in a modern aircraft types to upgrade gain wider application. It is the braking force,flexibility stability,high sensitivity; on production safety is of great significance.Multi-rope friction hoist take use of friction to bring wirerope along with leading-wheel turning, which is caused by the effect of wirerope and the friction liner in the leading-wheel, so as to achieve containers to upgrade and descending. The design is the JKMD4 ×4 friction hoist, and the features are: spindle device structure design ,strength and rigidity verification& calculation; calculation of wire Rope choice; decision of transmission parameters and the main motor choice& calculation; raising height calculation and verification; checking of anti-skid conditions.

Key Words：Hoist; Multi­rope friction; Brake; Anti-skid conditions; Hydraulic drive

目 录

第1章 绪 论 1
1.1 提升机概况 1
1.2 多绳摩擦提升机的分类和特点 2
第2章 设计任务及主要参数 5
2.1 设计题目 5
2.2 设计目的 5
2.3 设计参数 5
2.4 内容与要求 5
2.4.1 设计内容 5
2.4.2 要求 6
2.5 进度安排 6
第3章 设计步骤及计算 7
3.1 提升容器的选择计算 7
3.2 提升钢丝绳的选择计算 8
3.3 验算提升机强度 9
3.3.1 钢丝绳最大静张力和钢丝绳最大静张力差的计算 9
3.3.2 验算主导轮衬垫比压 9
3.4 天轮的选择 10
3.5 提升机与钢丝绳相对位置 10
3.5.1确定提升机与钢丝绳相对位置的原则 10
3.5.2提升机与钢丝绳相对位置各参数的计算 11
3.6 运动学与动力学计算 13
3.6.1 计算最大经济速度 13
3.6.2 电动机预选 14
3.6.3 计算提升系统变位质量 15
3.6.4 确定提升时的加减速度 15
3.6.5 提升系统运动学计算 17
3.6.6 提升动力学计算 19
3.6.7 提升系统工作图 20
3.7 多绳摩擦提升机防滑验算 21
3.7.1 静防滑安全系数 的验算 21
3.7.2 动防滑安全系数 的验算 22
3.8 摩擦轮计算 24
3.8.1 确定滚筒宽度的确定 24
3.8.2 主导轮轮壳强度校核 24
3.9 主轴的结构设计 25
3.9.1 主轴结构设计注意事项 25
3.9.2 主轴结构设计 25
3.10 主轴的校核 29
3.10.1 提升机主轴的计算步骤及项目 29
3.10.2 轴的强度校核 30
3.10.3 轴的刚度校核 35
3.10.4轴承的较核 36
3.11 其他部件的选择与应用 38
3.11.1 润滑 38
3.11.2 密封 38
结 语 39
参考文献 41
致 谢 43

第1章 绪 论

1.1 提升机概况

提升机是进行提升工作的主要工作机械，它的任务是传递动力完成提升或下放容器的运动。

目前我国生产和使用的提升机可分为两大类：单绳缠绕式和多绳摩擦式。单绳缠绕式提升机是较早出现的一种提升机，它的工作原理比较简单，就是把钢丝绳的一端固定并缠绕在提升机的滚筒上，另一端绕过井架天轮悬挂提升容器，这样利用滚筒转动方向的不同，将钢丝绳缠上或松放，以完成提升或下放容器的工作。这类提升机在我国矿山中占有很大比重，使用比较广泛。但这种提升机在深井条件受到一定的限制。随着矿井深度的增加和一次提升量的增大，如仍采用单绳缠绕式提升机，就必须制造和采用更大的提升机和直径更大的钢丝绳。这样一来，不但会过多的增加基建费用，并带来制造和使用维护上的一系列缺点。正是在这样的条件下，提出并研究了摩擦提升原理。

一八七七年法国人戈培提出将钢丝绳搭在摩擦轮上，利用摩擦衬垫与钢丝绳之间的摩擦力来带动钢丝绳，以实现提升容器的升降，这种提升方式称之为摩擦提升。与单绳缠绕式提升机相比，摩擦轮的宽度明显减小，而且不会因井深的增加而增大。同时，由于主轴跨度的减小而似的主轴的直径和长度均有所降低，整机的质量大为下降
