电火花镗磨机设计[毕业论文+CAD图纸]

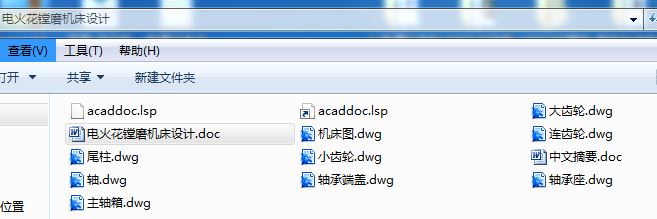

机械设计毕业论文:电火花镗磨机设计含论文,CAD图纸

电火花镗磨机设计[毕业论文+CAD图纸]

目 录

第1章 绪 论 3
1.1 项目的研究意义 3
1.2 国内外的科技现状 3
1.3设计产品的用途和应用领域 4
1.4 设计方案 5
1.4.1 设计目标、研究内容和拟解决的关键问题 5
1.4.2 设计方案 5
1.4.3 题目的可行性分析 5
1.4.4本项目的创新之处 5
第2章 电火花镗磨机总体设计 6
2.1确定电机 6

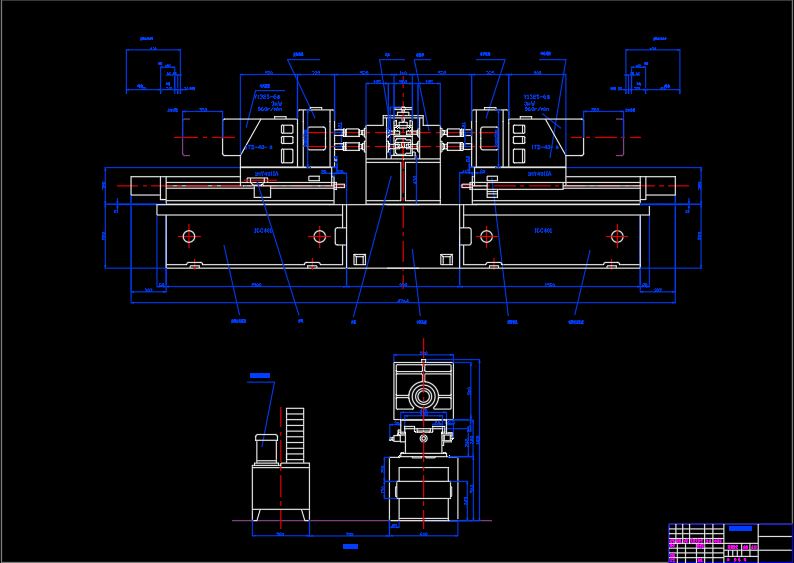

2.2电火花镗磨机布局 6
第3章 主传动系统设计 8
3.1拟定结构 8
3.2分配降速比 8
3.3绘制转速图 9
3.4确定齿轮齿数 10
3.5确定带轮直径 11
3.6验算主轴转速误差 11
3.7绘制传动系统图 13
第4章 估算传动件参数并确定其结构尺寸 15
4.1确定传动件转速 15
4.2确定主轴支承轴颈尺寸 16
4.3估算传动轴直径 16
4.4估算传动齿轮模数 17
4.5制动器的选择与计算 19
4.6普通V带的选择与计算 19
4.7几何计算 21
第5章 结构设计 24
5.1带轮设计 24
5.2齿轮块设计 24
5.3轴承选择 24
5.4操纵机构 24
5.5润滑系统设计 24
5.6密封装置 25
第6章 传动件验算 26
6.1验算轴弯曲刚度 26
6.2花键键侧挤压应力计算 27
6.3验算齿轮模数 28
6.4滚动轴承验算 33
6.5尾柱设计 36
结 论 38
致 谢 39

第1章 绪 论

1.1 项目的研究意义

在当今时代，任何一个具备完整工业体系的国家，都会有相当数量的制造业，如汽车、机车、电力、船舶、航空航天、冶金矿山、石油化工、电火花镗磨机工具、通信、轻工、建材、家电、食品、仪器、仪表等。上述这些部门大多与机械工业有关，有的是实质上就是机械工业，它们都是用机械设备制造各种各样的产品。所以说机械工业是国民经济的装备部，是国民经济的先导，是国家重要的基础工业。如果一个国家的机械工业水平不高，它生产的产品在国际市场上是很难有竞争力的，也是很难立于世界民族之林的！美国是世界工业强国，70年代美国曾认为制造业是“夕阳工业”，经济重心应由制造业转向高科技产业及服务业等第三产业。科研重理论成果，不重视实际应用，政府不支持产业技术，使美国制造业产生衰退。而同期日本重视制造技术，重视高素质人才的培养，注重将高科技成果应用于制造业，加之严密的社会组织，很快把原来美国占绝对优势的产业如汽车、照相机、家电、电火花镗磨机、复印机、半导体等变成自己的主导产业，占领了世界市场。这很快引起了美国政界、科技界、企业界有识之士的关注。为此，80年代后期，美国政府和企业迅速组织调查，MIT在调查报告中指出：“一个国家要想生活的好，必须生产的好。振兴经济的出路在于振兴制造业”，当前国际间“经济的竞争归根到底是制造技术和制造能力的竞争”。

镗床是一种主要用镗刀在工件上加工孔的电火花镗磨机。通常用于加工尺寸较大、精度要求较高的孔，特别是分布在不同表面上、孔距和位置精度要求较高的孔，如各种箱体、汽车发动机缸体等零件上的孔。所以对其进行合理设计，其意义十分重大。

1.2 国内外的科技现状

国外现状：

德国政府一贯重视电火花镗磨机工业的重要战略地位，在多方面大力扶植。特别讲究“实际”与“实效”，坚持“以人为本”，师徒相传，不断提高人员素质。在发展大量大批生产自动化的基础上，于1956年研制出第一台数控电火花镗磨机后，一直坚持实事求是，讲求科学精神，不断稳步前进。德国特别注重科学试验，理论与实际相结合，基础科研与应用技术科研并重。企业与大学科研部门紧密合作，对用户产品、加工工艺、电火花镗磨机布局结构、数控电火花镗磨机的共性和特性问题进行深入的研究，在质量上精益求精。德国的数控电火花镗磨机质量及性能良好、先进实用、货真价实，出口遍及世界。尤其是大型、重型、精密数控电火花镗磨机。德国特别重视数控电火花镗磨机主机及配套件之先进实用，其机、电、液、气、光、刀具、测量、数控系统、各种功能部件，在质量、性能上居世界前列。如西门子公司之数控系统和Heidenhain公司之精密光栅，均为世界闻名，竞相采用。

国内现状：

在产品开发上，国内支柱企业重点放在数控电火花镗磨机上，年生产电火花镗磨机台数和数控电火花镗磨机所占比例逐年上升。据不完全统计，2004年钻镗床行业共开发新产品81种，其中数控电火花镗磨机新产品61种，占开发新产品的近80%。数控产品中在国内具有领先水平的有36种，包括车铣镗等复合加工中心，高速（最高转速在15000r/min至36000r/min）立、卧式加工中心、高速铣削中心、大型卧式加工中心（工作台尺寸2000mm×4000mm及以上）、龙门式加工中心（龙门五面、龙门五轴）、五轴联动加工中心、高精度数控电火花镗磨机等。

1.3设计产品的用途和应用领域

该产品主要用于加工尺寸较大、精度要求较高的孔，特别是分布在不同表面上、孔距和位置精度要求较高的孔，如各种箱体、汽车发动机缸体等零件上的孔。卧式镗床的主轴水平布置并可轴向进给，主轴箱沿前立柱导轨垂向运动，工作台可纵向或横向运动，可钻、扩、铰、和镗孔及车削内、外螺纹、攻螺纹、车外圆柱面、端面及用端铣刀、圆柱铣刀铣平面等。

1.4 设计方案

1.4.1 设计目标、研究内容和拟解决的关键问题

设计目标：

完成对电火花镗磨电火花镗磨机设计柱设计

研究内容：

（1）电火花镗磨机主轴箱设计

（2）电火花镗磨机尾柱设计

1.4.2 设计方案

对电火花镗磨电火花镗磨机设计柱设计

1.4.3 题目的可行性分析

当今世界，工业发达国家对电火花镗磨机工业高度重视，竞相发展机电一体化、高精、高效、高自动化先进电火花镗磨机，以加速工业和国民经济的发展。中国加入WTO后，正式参与世界市场激烈竞争，今後如何加强电火花镗磨机工业实力、加速数控电火花镗磨机产业发展，实是紧迫而又艰巨的任务。

1.4.4本项目的创新之处

对主轴箱传动进行优化设计，提高生产效率和降低生产成本。
