成型磨床PLC电气控制系统设计[课程设计说明书+CAD图纸]

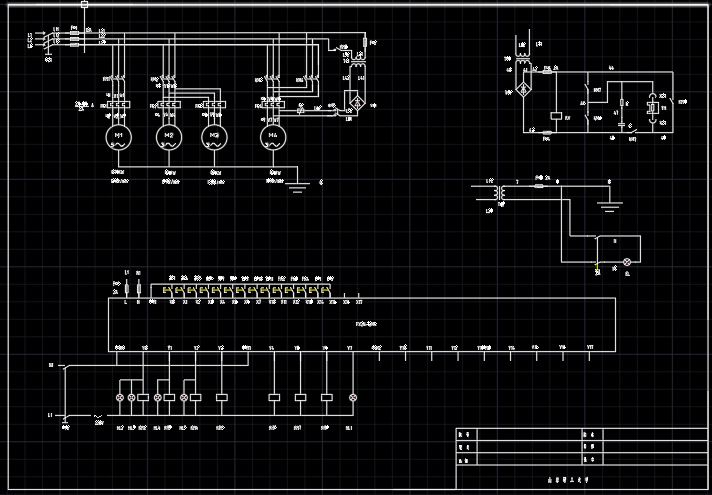

电气控制与PLC系统课程设计：成型磨床PLC电气控制系统设计含课程设计说明书、CAD图纸。

成型磨床PLC电气控制系统设计[课程设计说明书+CAD图纸]

目录

一、设计题目 1
二、设备概况介绍 1
三、设计任务 2
四、设计依据 2
1、设计标准： 2
2、设计原则： 2
五、电气元件参数计数及选型 2
1．通用元器件 2
1）低压断路器 2
2）熔断器 3
3）接触器 3
4）按钮 3
5）热继电器 3
2．继电器元件 3
1）时间继电器 3
2）欠压继电器 3
电气元件明细表 3
3．PLC 4
六、继电器控制系统图 5
七、PLC控制系统图 5
八、梯形图、指令表 5
九、设计小结 8
十、参考书目 8

一、设计题目

成型磨床电气控制系统设计

二、设备概况介绍

本机床用于各种特殊要求型面的磨削加工，机床由四台电动机拖动，即磨头电动机拖动砂轮高速旋转，采用JW11-4（0.6KW），单项连续工作。液压泵电动机拖动油泵向液压系统供油，采用Y802-4（0.75KW）单向连续工作。磨头升降电动机带动砂轮架上下移动，采用JW11-4正反向工作。吸尘电动机供磨削加工中吸尘用，采用JW11-4驱动。加工时，工件置于电磁吸盘（DC36V/1.2A）上，加工完毕退磁取下工件。

三、设计任务

1、为调整砂轮位置，磨头升降采用点动控制。为了保证停位准确，应有制动控制（采用能耗制动）。上下极限位置应有位置保护。在磨削加工中应保证砂轮架不能升降移动。
2、磨头砂轮运转与电磁吸盘之间，应用电器连锁环节，其要求是：只有在电磁吸盘通电，并处于充磁吸着工作时，才能启动砂轮电动机。磨削中，一旦发生失磁，砂轮电动机应自动停止运转，以确保安全。为了休整砂轮，在吸盘不通电时，应能单独启动砂轮电动机。
3、要有照明和必要的灯光显示
4、设置必要的电气保护联锁。
